Le chantier de l’Isle-sur-la-Sorgue (84800) pour la pose des modules photovoltaïques, a été réalisé le vendredi 18 avril 2025. Le chantier avait été très bien préparé avec les crochets et les rails en place sur le toit du garage, ainsi que les micro-onduleurs et les coffrets, et les câbles tirés entre les deux.

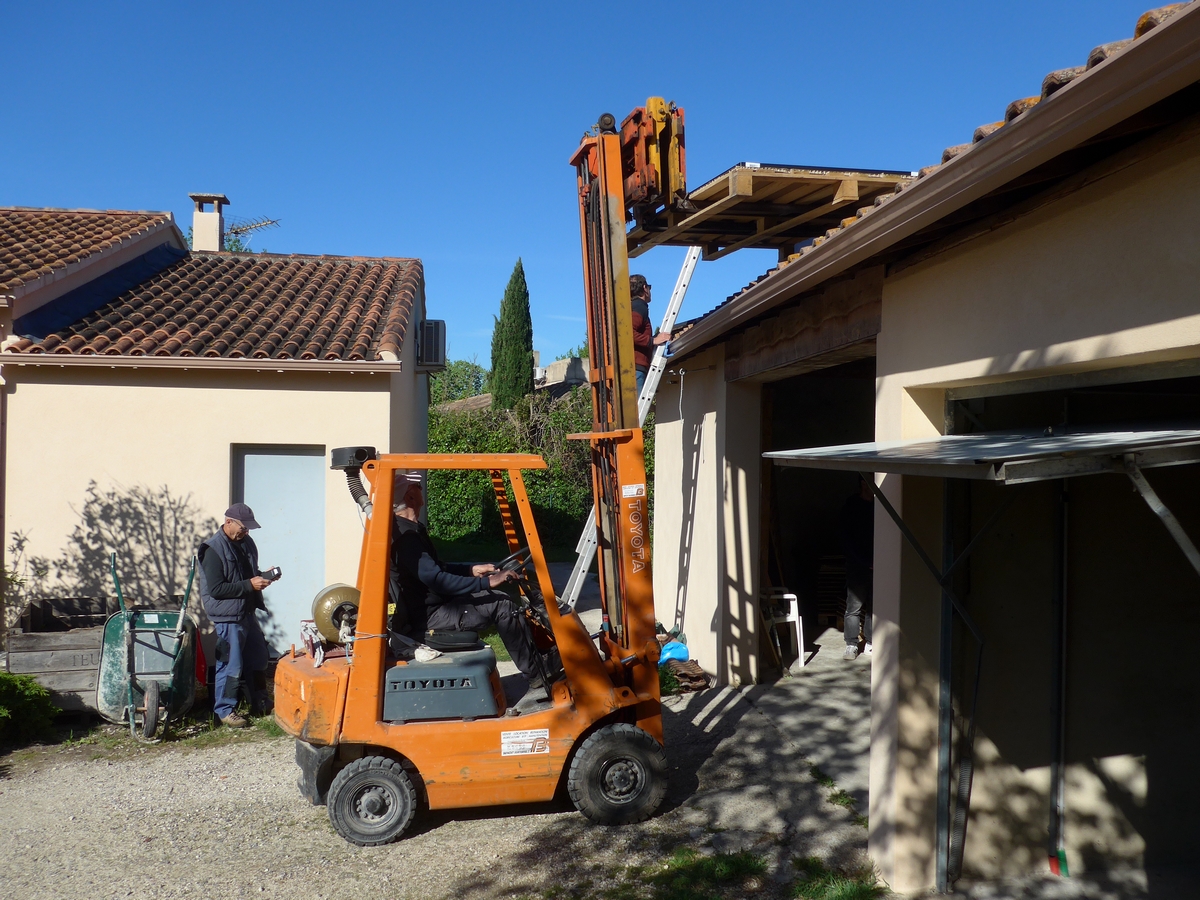

La mise en place des 18 panneaux Voltec de 385 Wc a été facilité par l’emploi d’un élévateur. Mais 9 personnes de l’association ont participé à la pose des modules, et le chantier a servi à la formation.
La mise en service des 9 micro-onduleurs AP System DS3 est conditionnée à la mise en place de la passerelle de communication, indispensable pour le démarrage et le transfert des informations de fonctionnement.

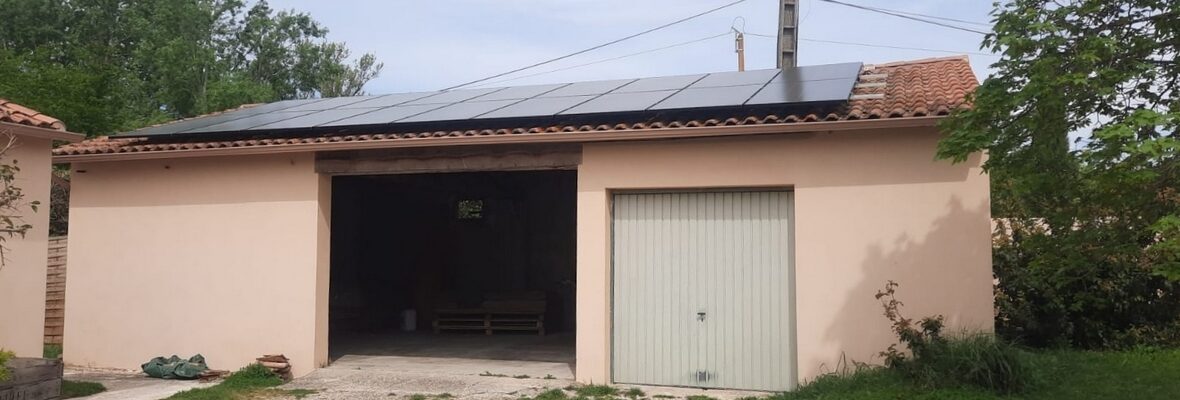

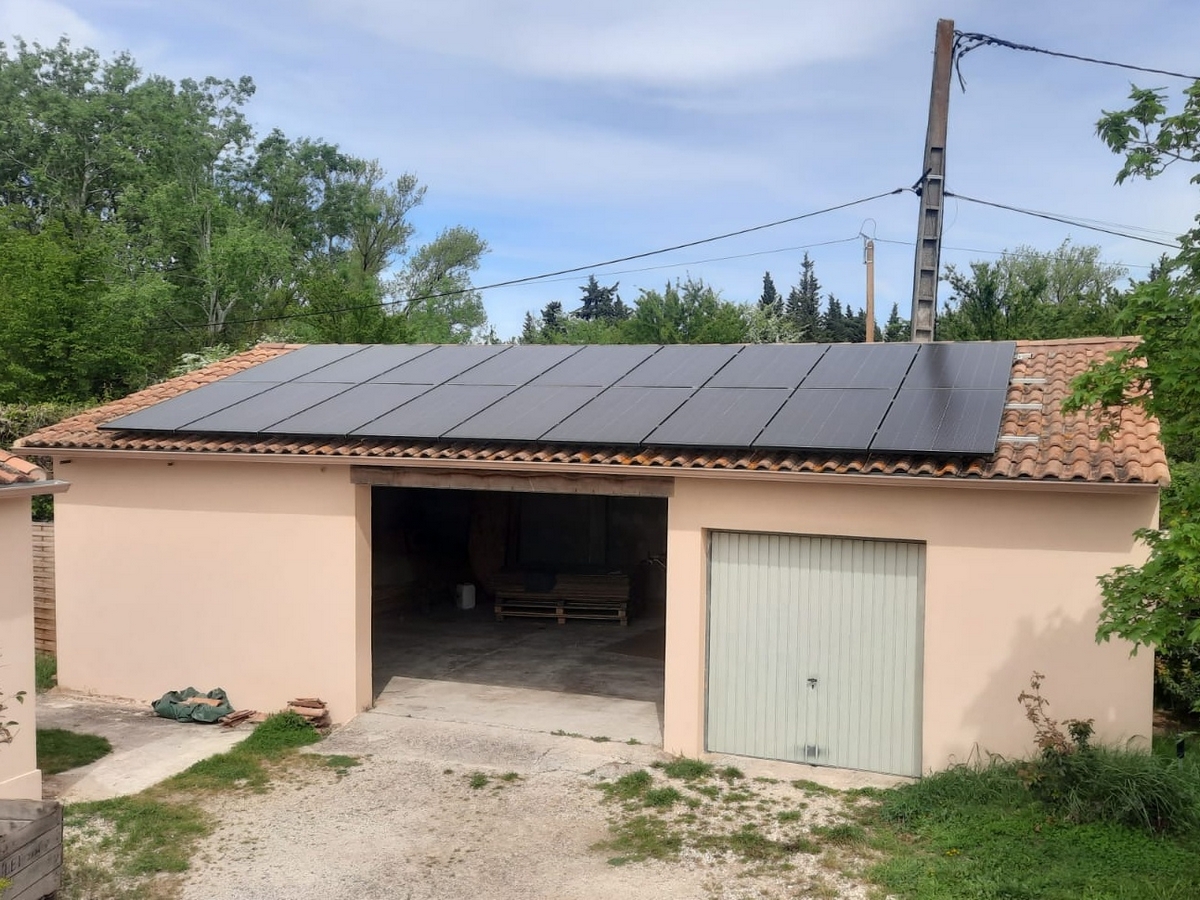

Installation photovoltaïque

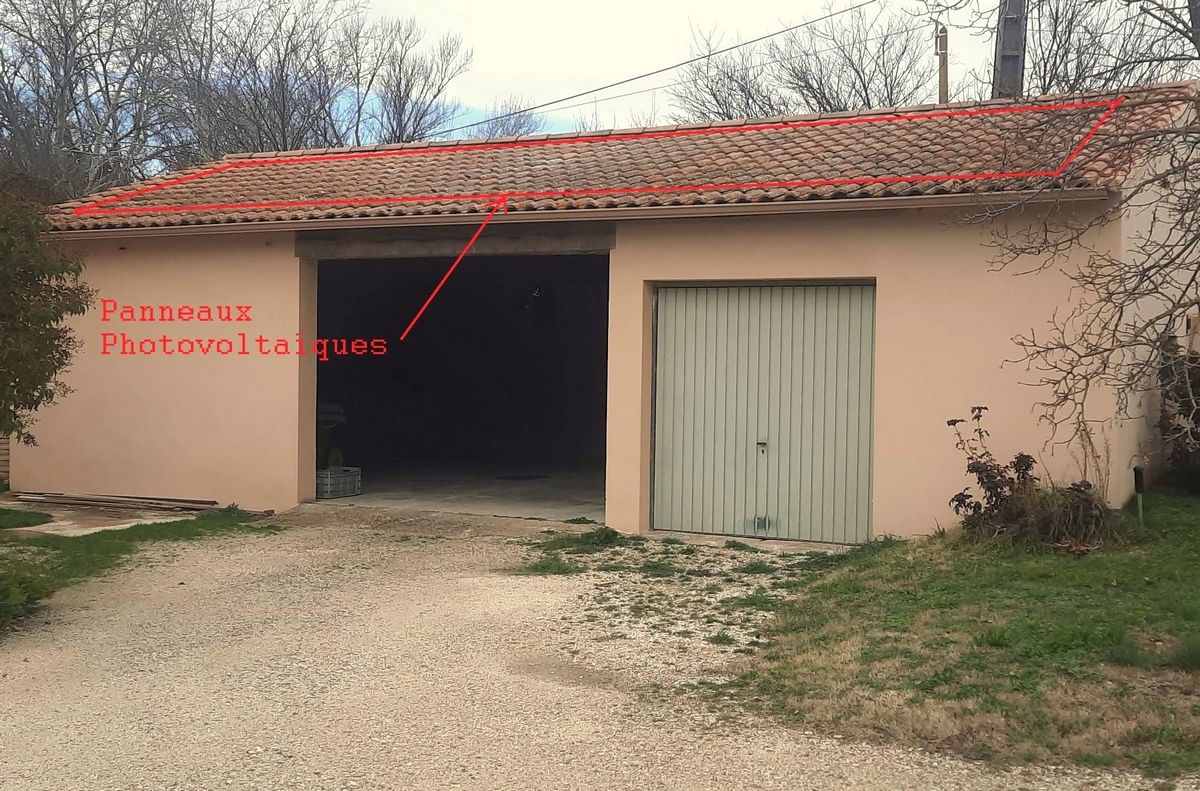

- Dimensions du toit : 12,0 x 4,1 m
- Dimensions du champ PV : 10.8 x 3,8 m
- Orientation : 15° Est
- Inclinaison : 17° ( 30% )
- Modules PV : 18 modules Voltec (France) Tarka 126 VSBD de 385 Wc (total : 6930 Wc)

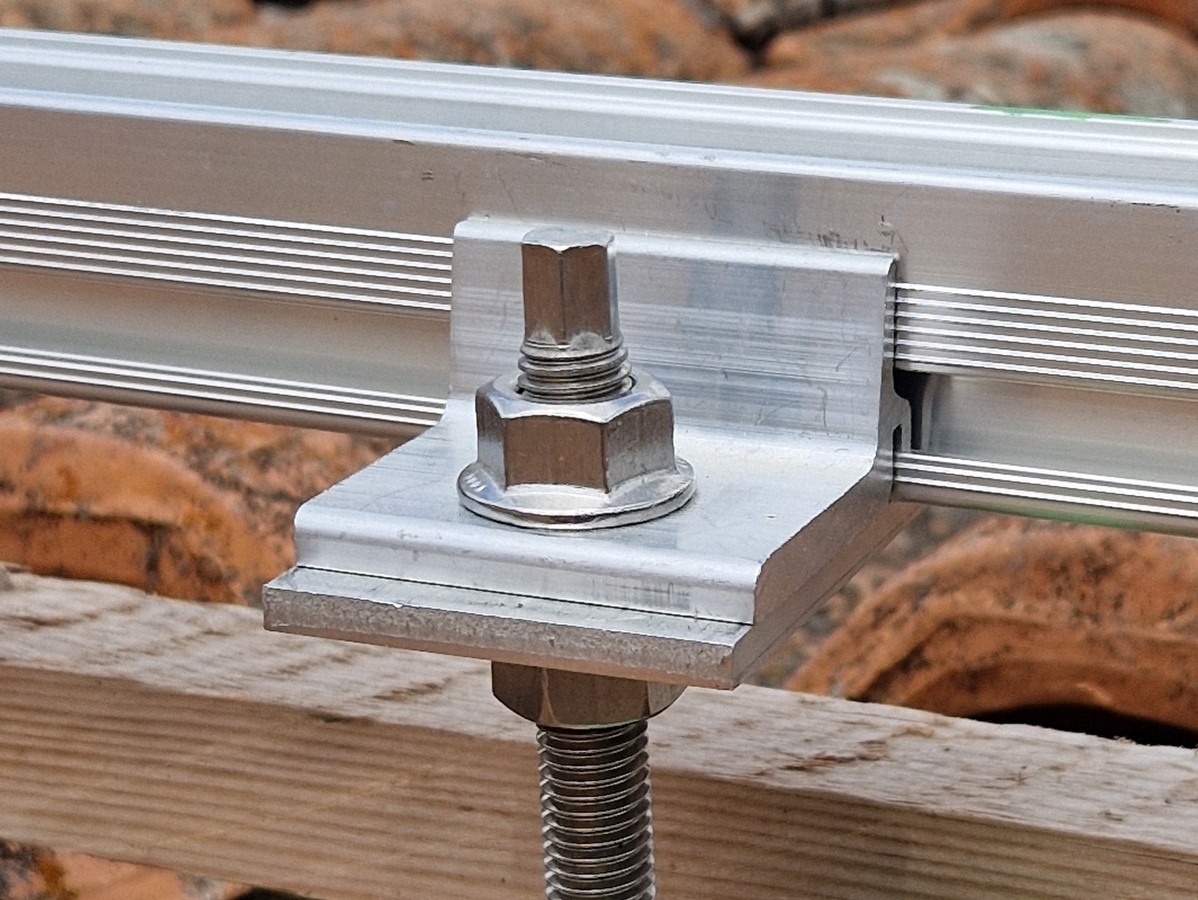

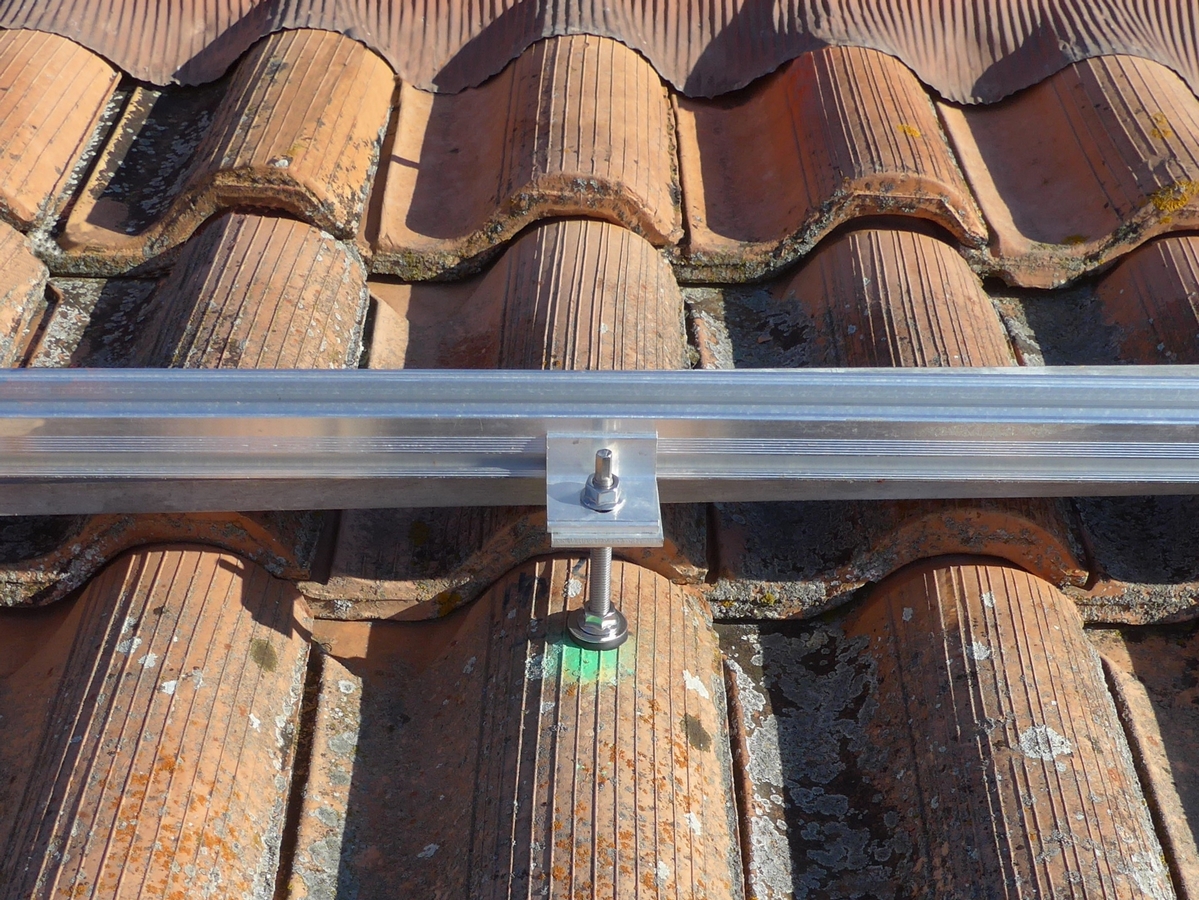

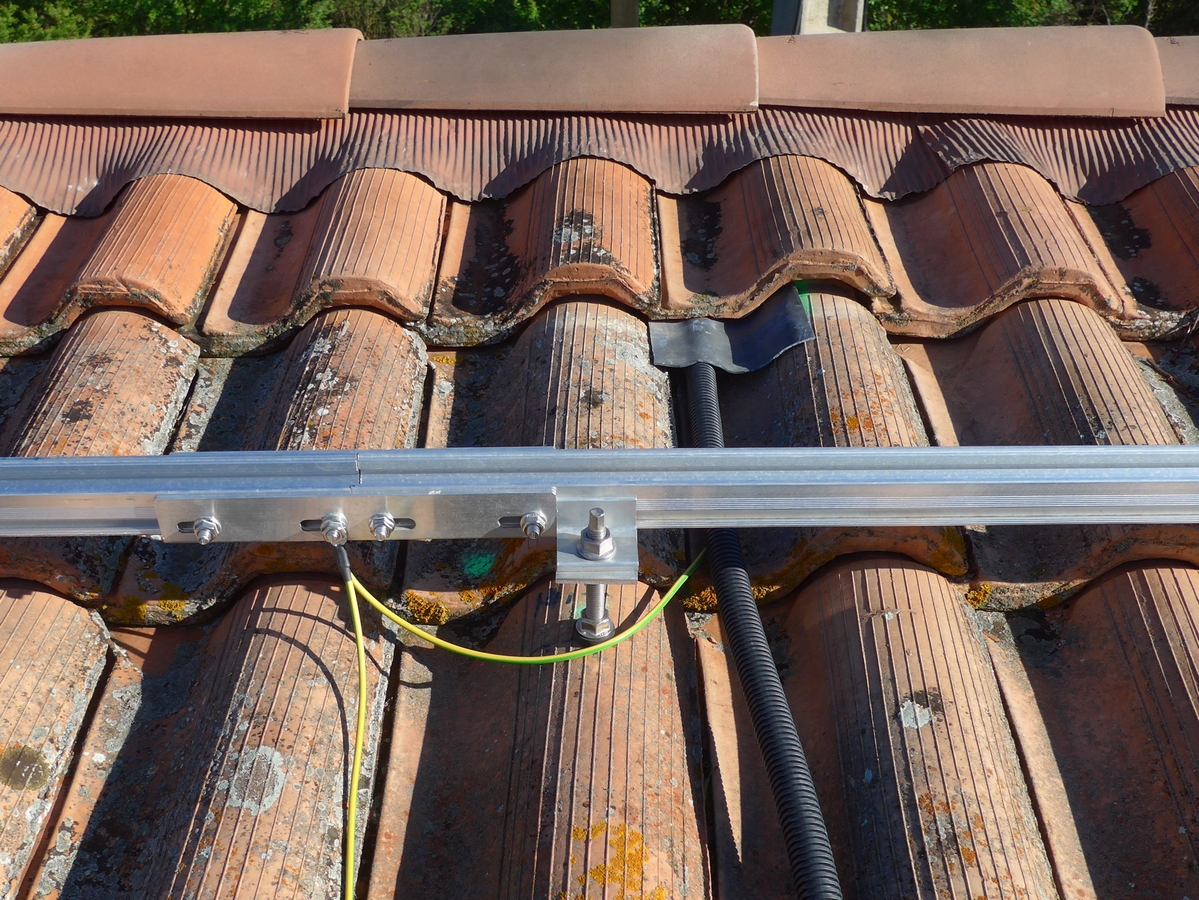

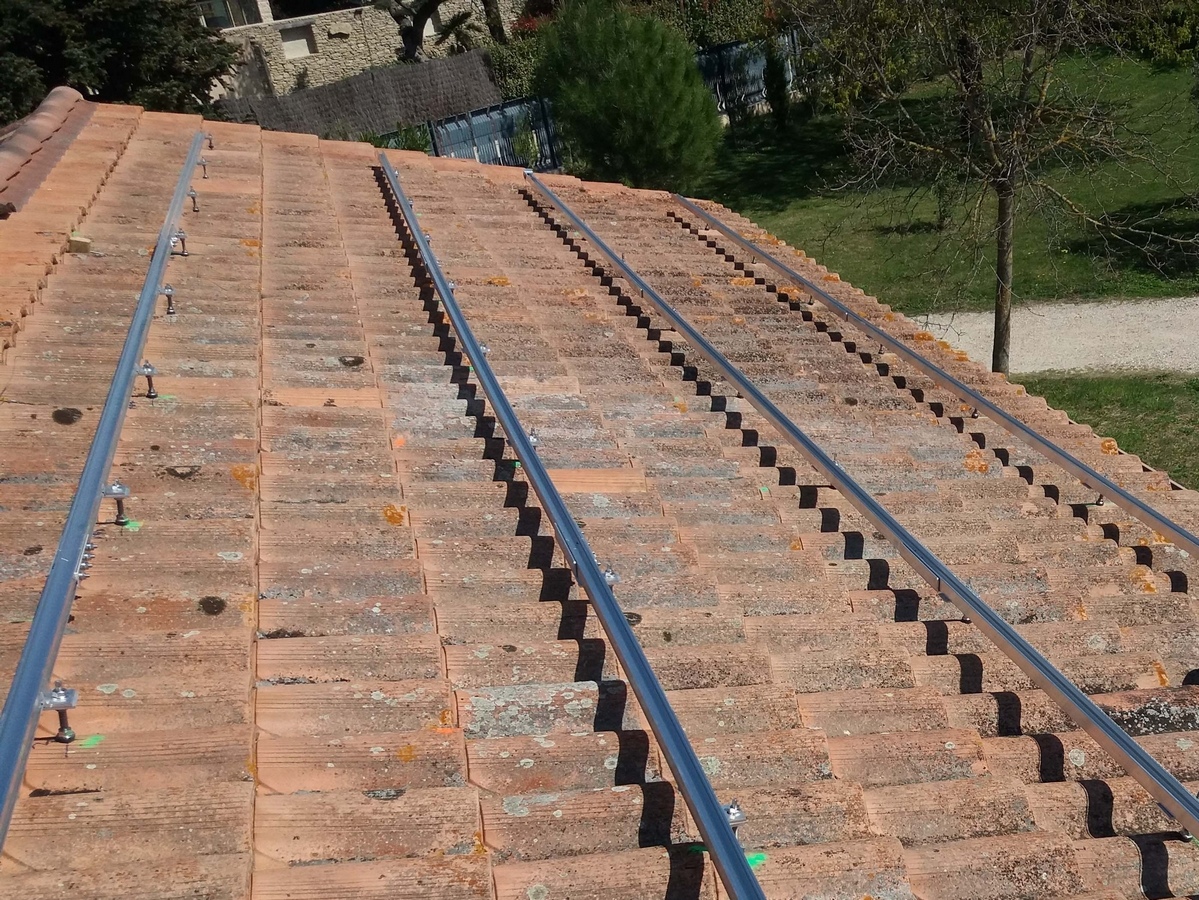

- Support des modules : Rails K2 Singlerail sur tirefonds fixés sur les chevrons

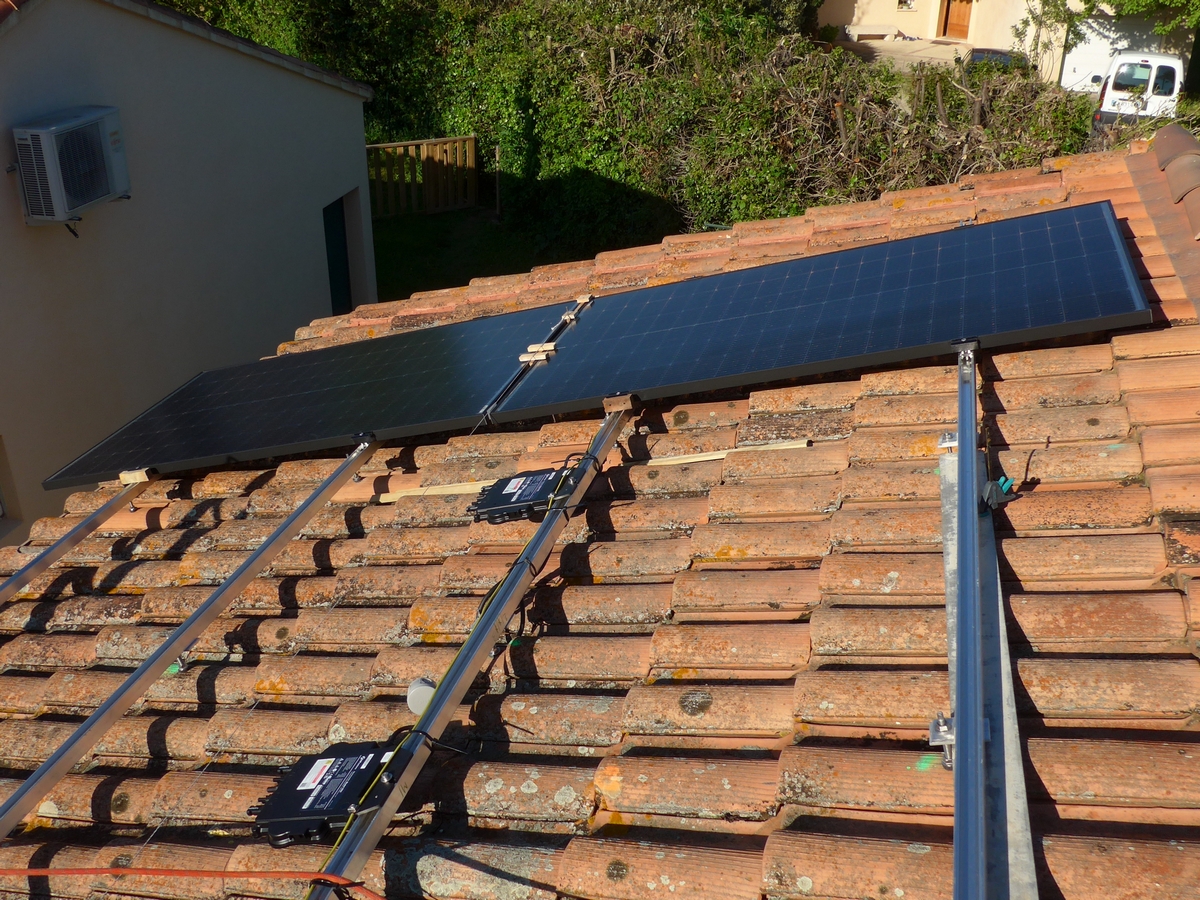

- Disposition : 2 lignes de 9 modules en portrait (2L9C)

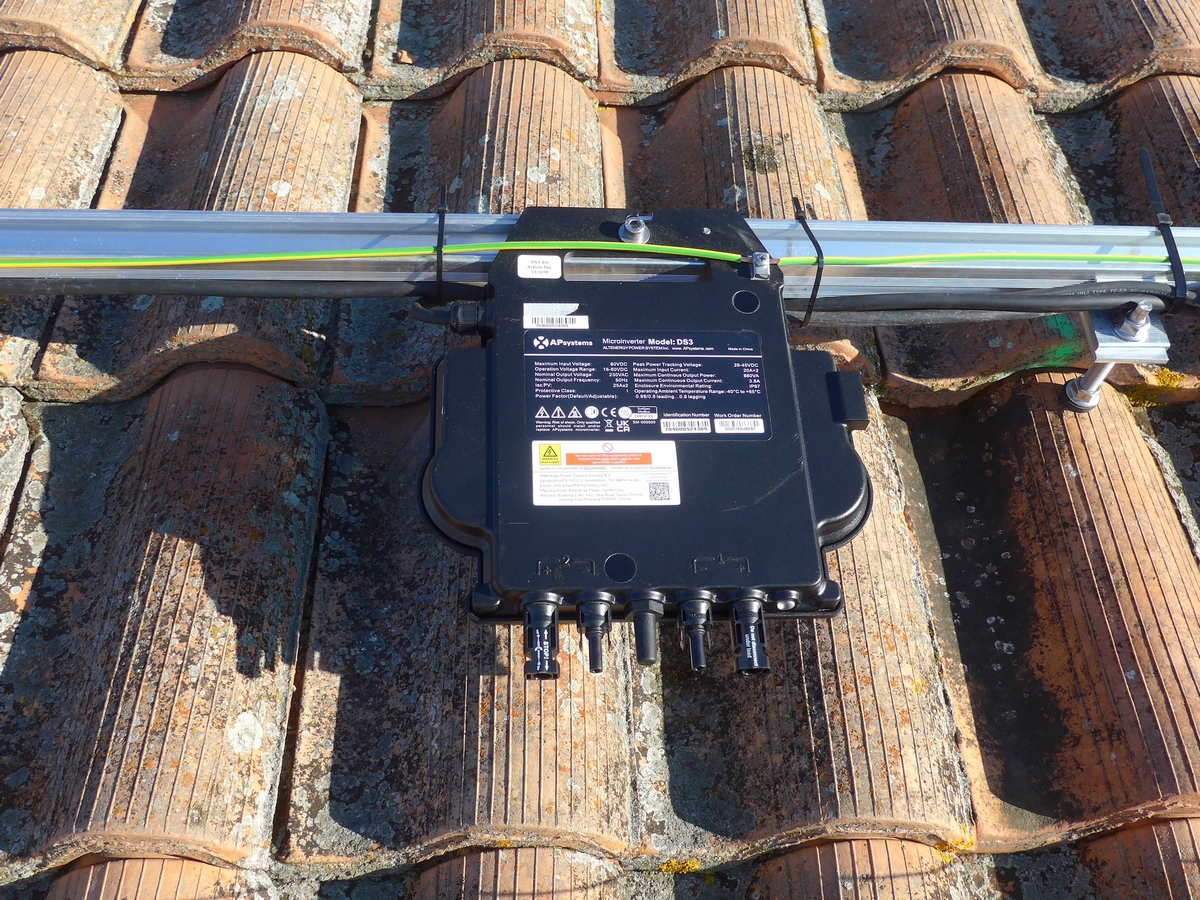

- Micro-onduleurs : 9 AP System DS3 (3 sur chaque phase)

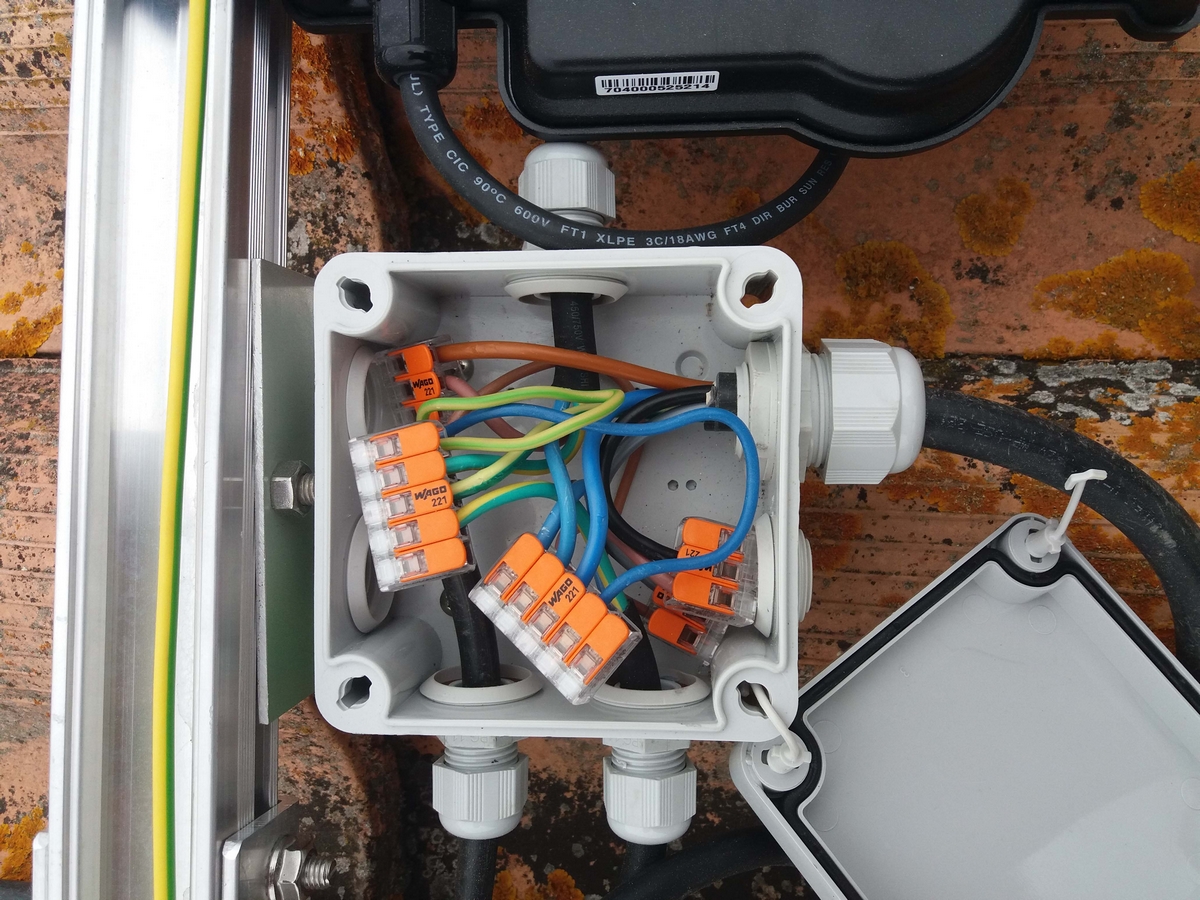

- Branchement AC : 3 chaînes de 6 modules avec câbles de 6 mm²

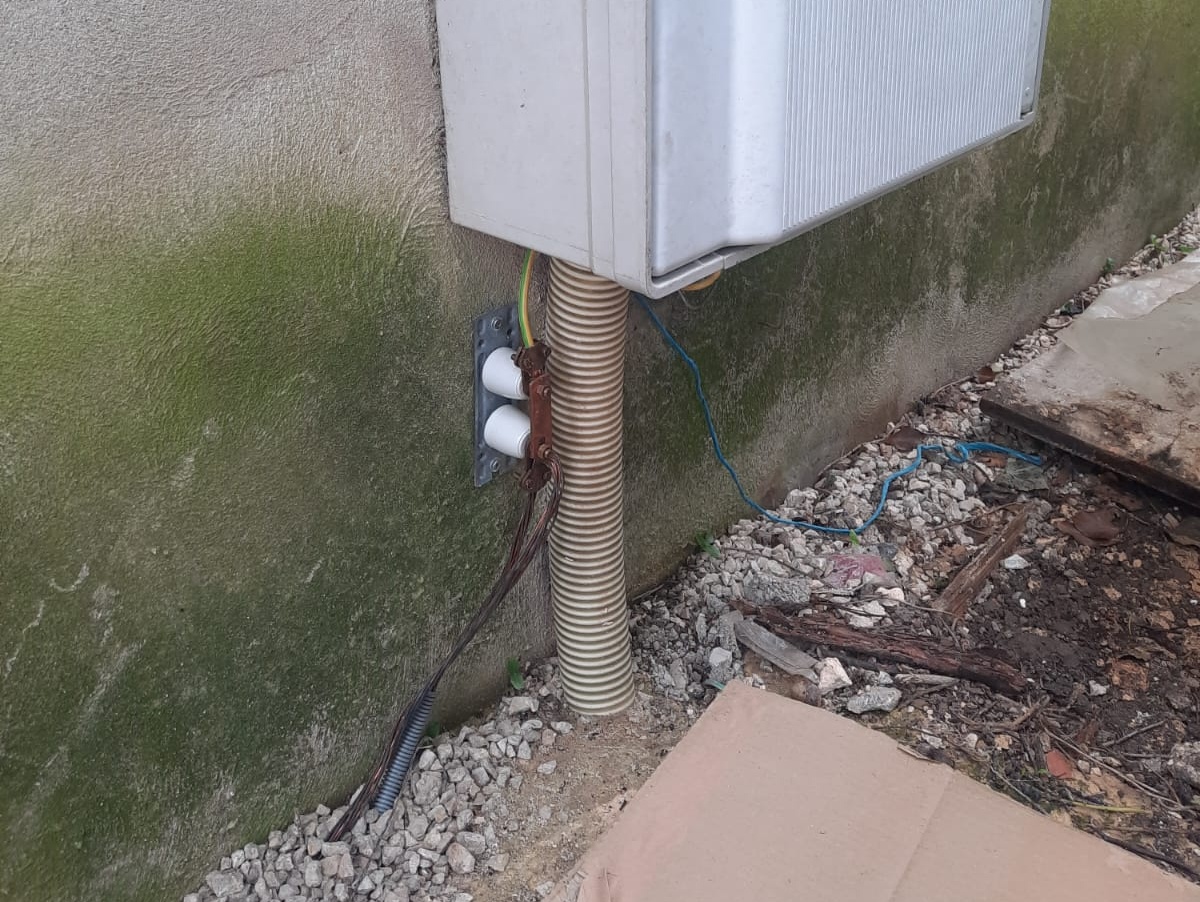

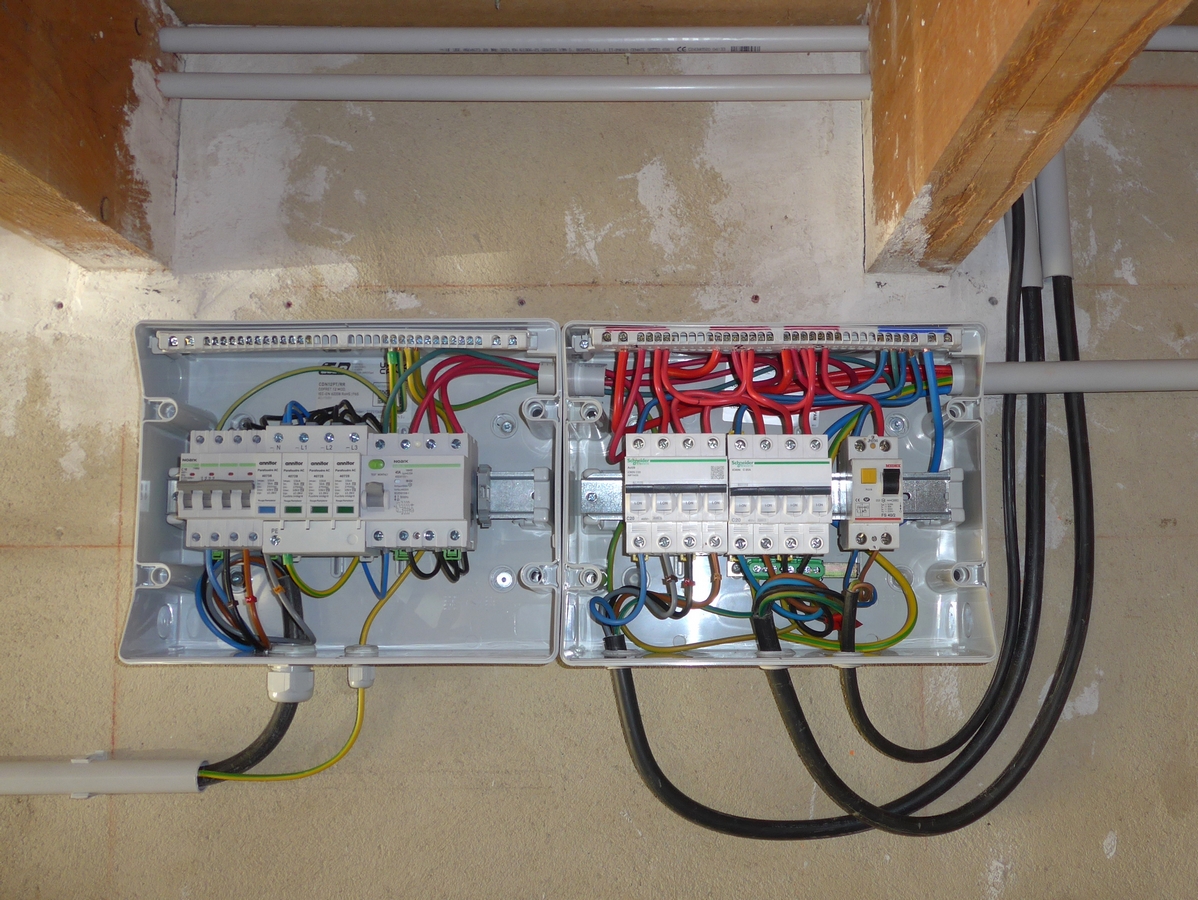

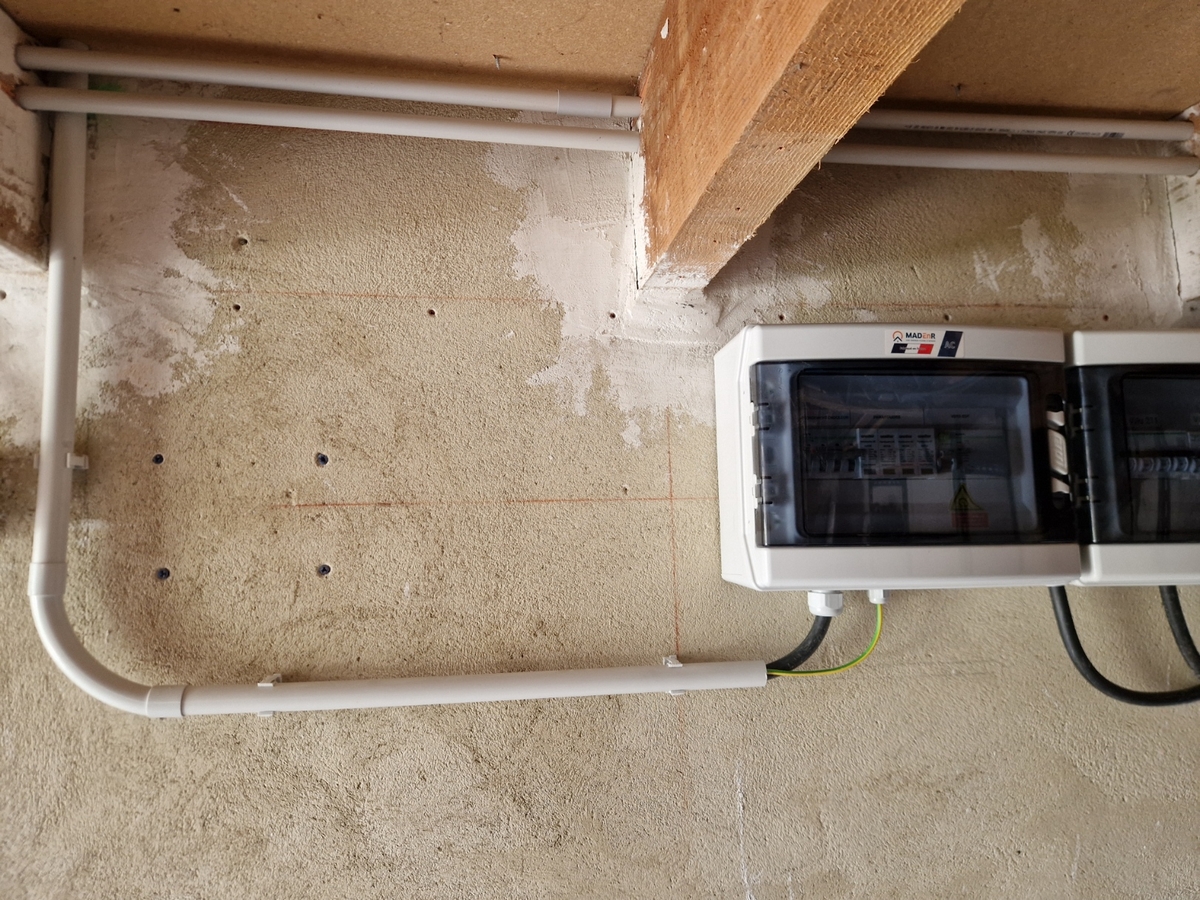

- Coffrets : AC avec parafoudres et disjoncteur différentiel 30 mA
- Passerelle de communication : AP System ECU-C triphasé
- Câbles : AC 5 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Autoconsommation

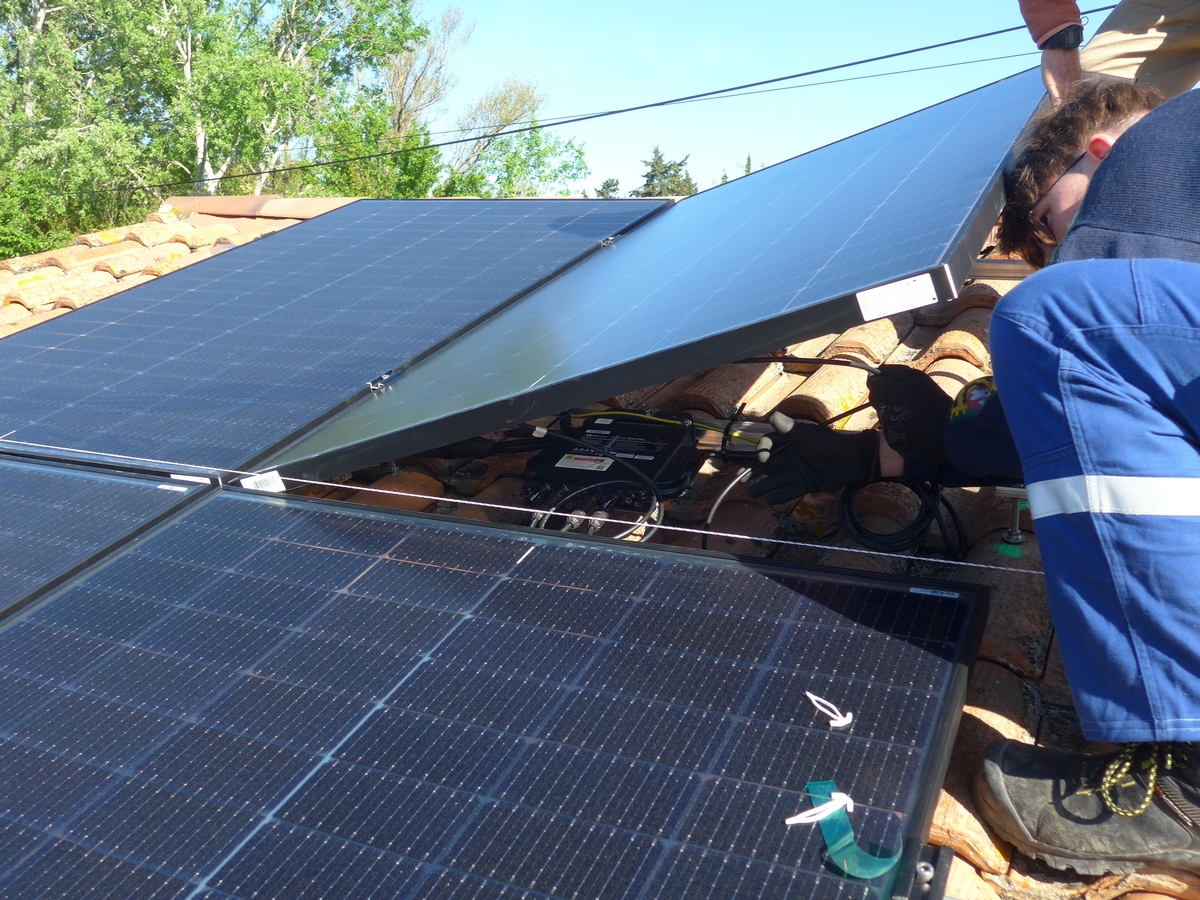

Photos de la mise en place des modules à L’Isle-sur-la-Sorgue le 18 avril 2025
