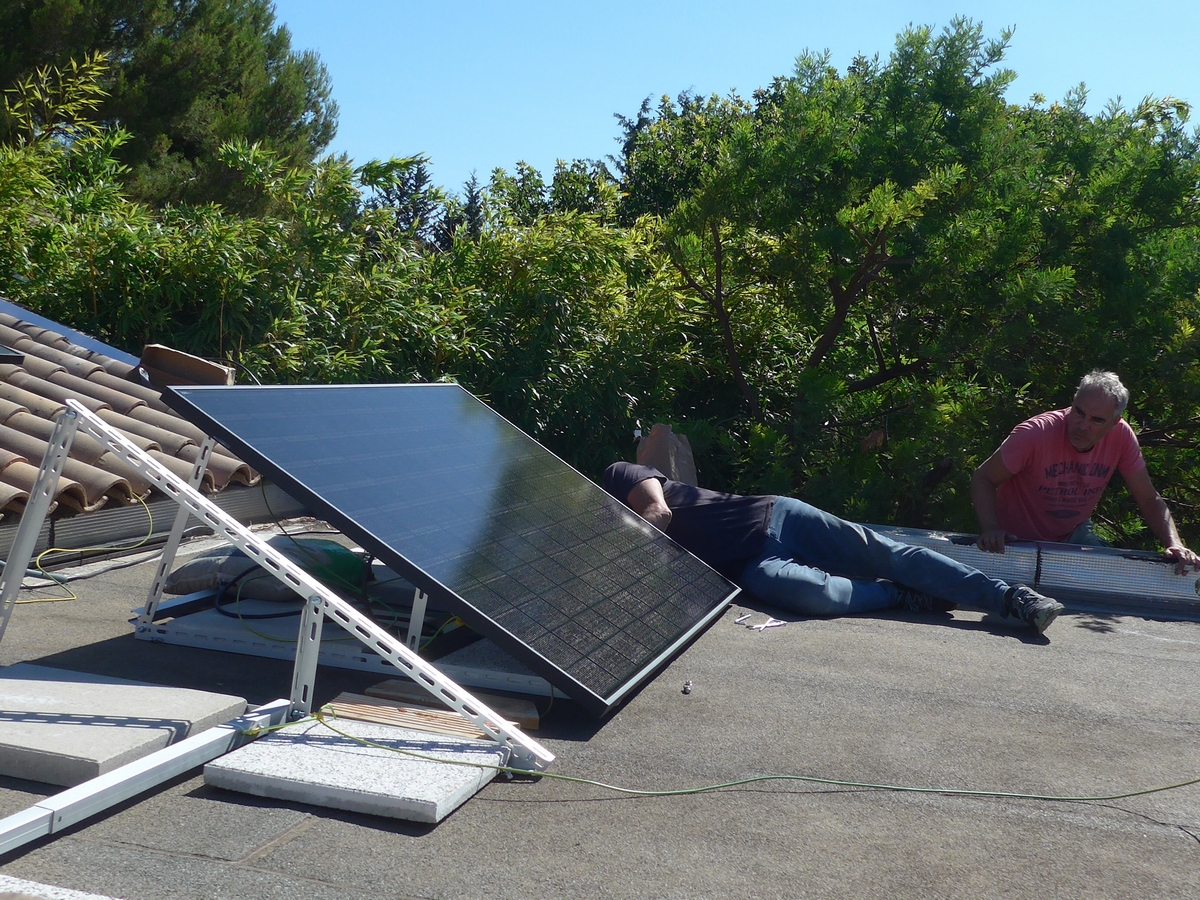

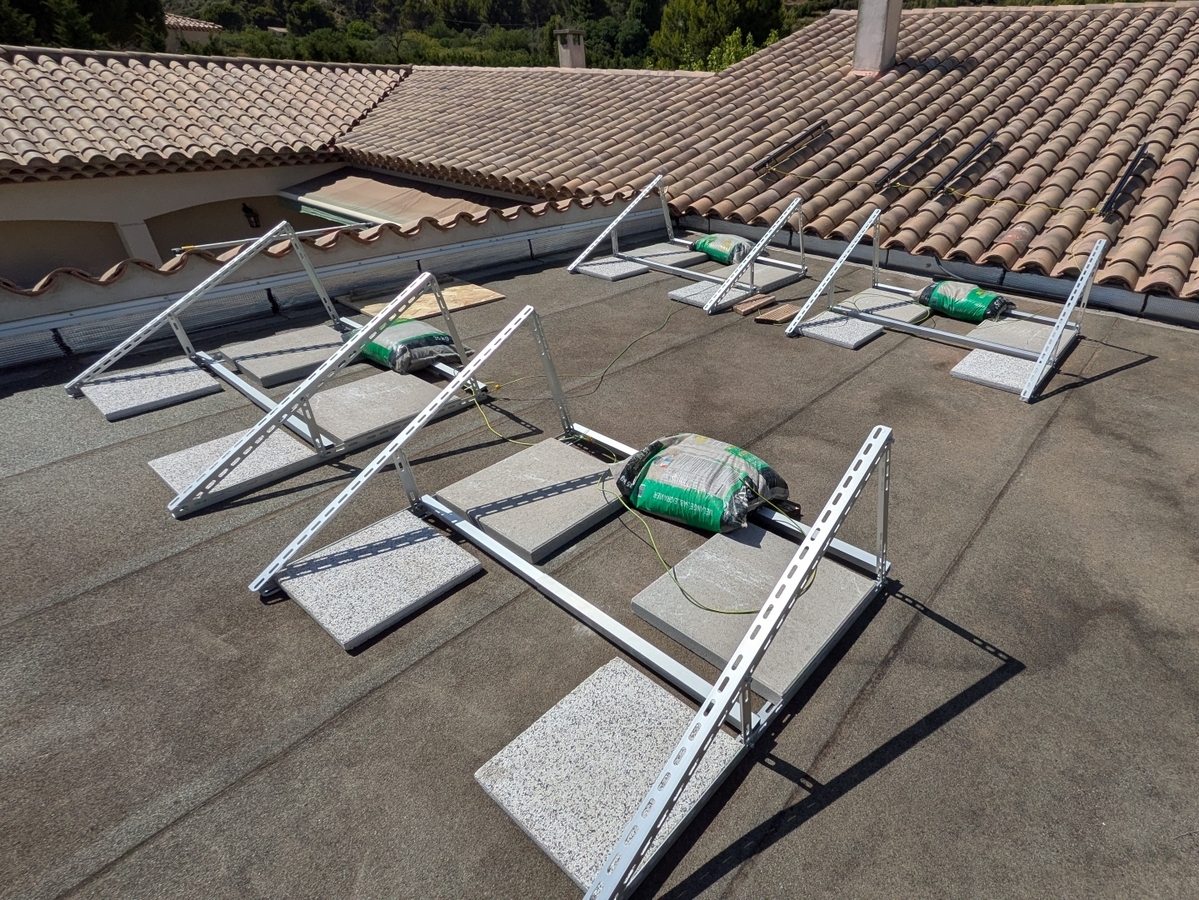

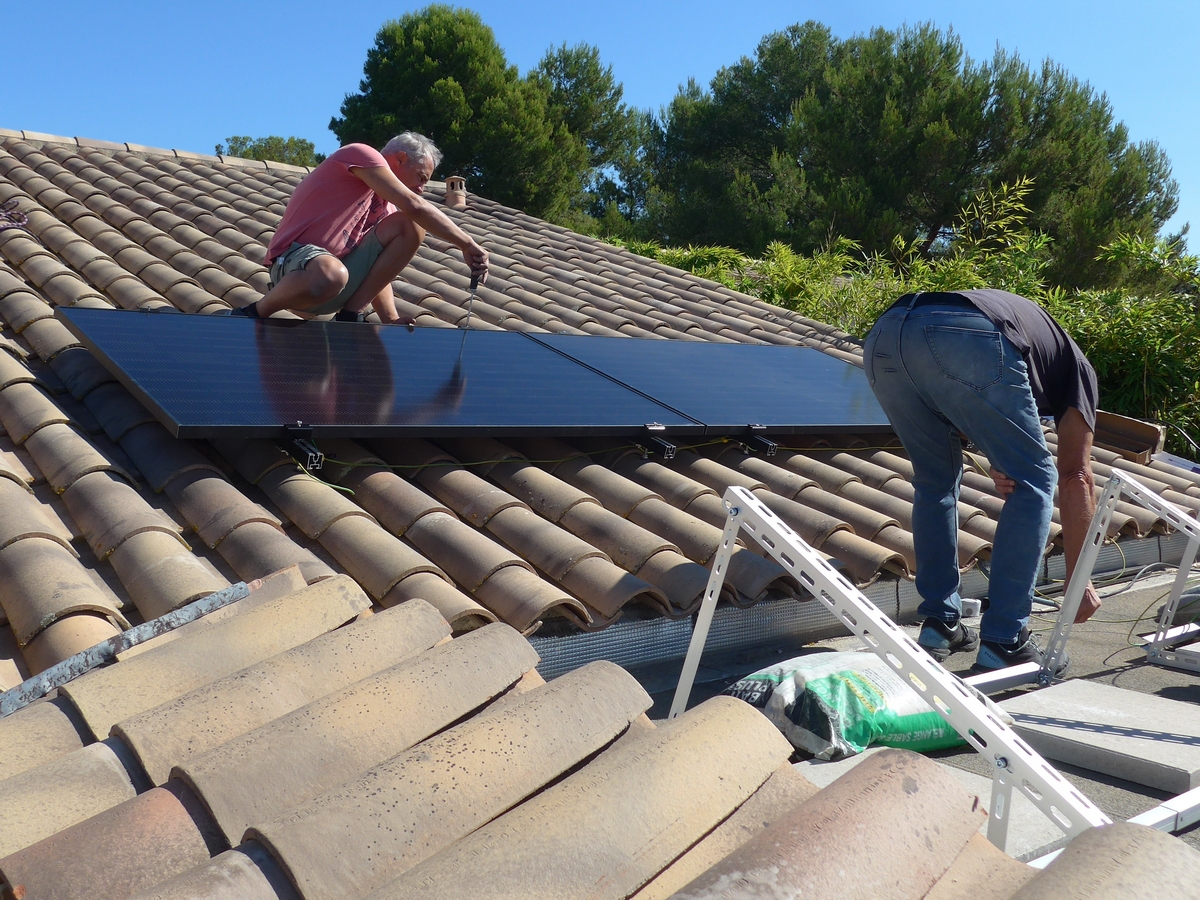

Le deuxième chantier de Pelissanne (13330) a été réalisé le mercredi 9 juillet 2025. Seulement cinq personnes ont participé, car il s’agissait de placer 4 modules photovoltaïques sur des châssis métalliques déjà en place sur une terrasse, et deux sur des rails sur un toit. Le câblage sur le toit était un peu compliqué car il a fallu créer des rallonges avec des boites de raccordement entre chaque groupe de 2 modules.
La mise en service des micro-onduleurs AP System DS3 a pu se faire dans l’après midi et l’installation a commencé à produire.
Installation photovoltaïque

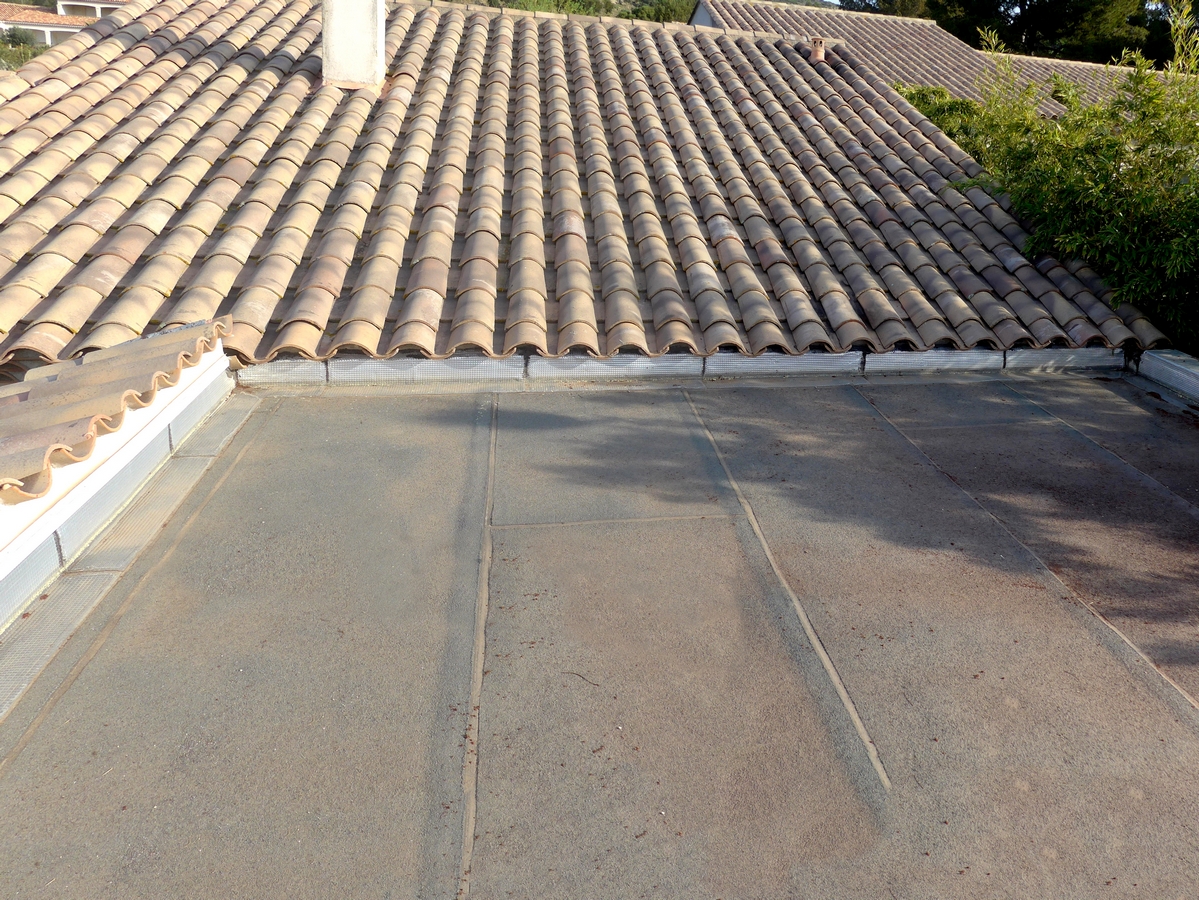

- Type de toit : Terrasse de 4,9 x 5,4 m et tToit de 4,9 x 4,6 m
- Dimensions des 3 champs PV : 2,7 x 1,2 m
- Orientation : 9° Est
- Inclinaison : 17° sur le toit et 30° sur les châssis métalliques
- Modules PV : 6 modules Voltec Tarka 120 VSMP de 490 Wc (total : 2947 Wc)

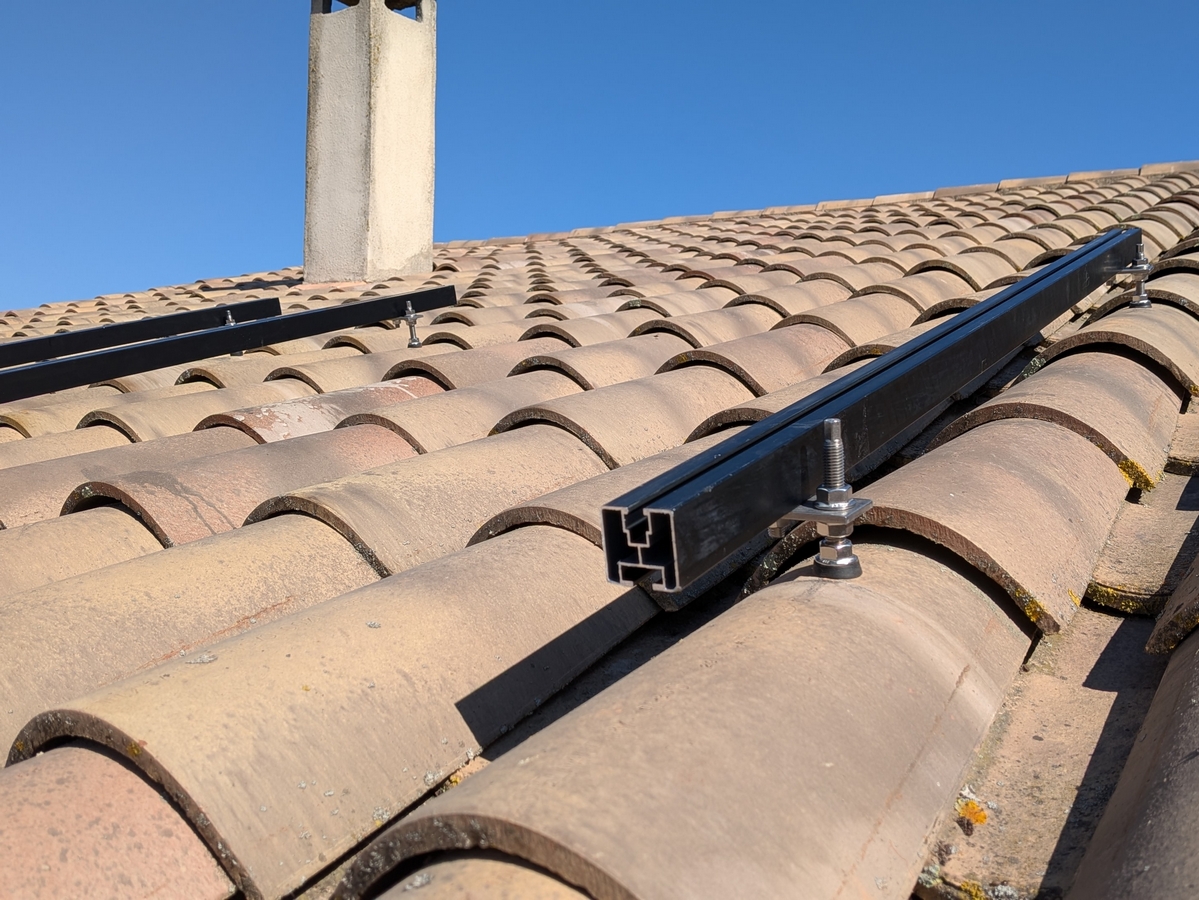

- Support des modules : Schletter Solo avec des tirefonds à bouble filetage
- Disposition : 3 champ de 2 modules en paysage ( 3 x 1L2C)

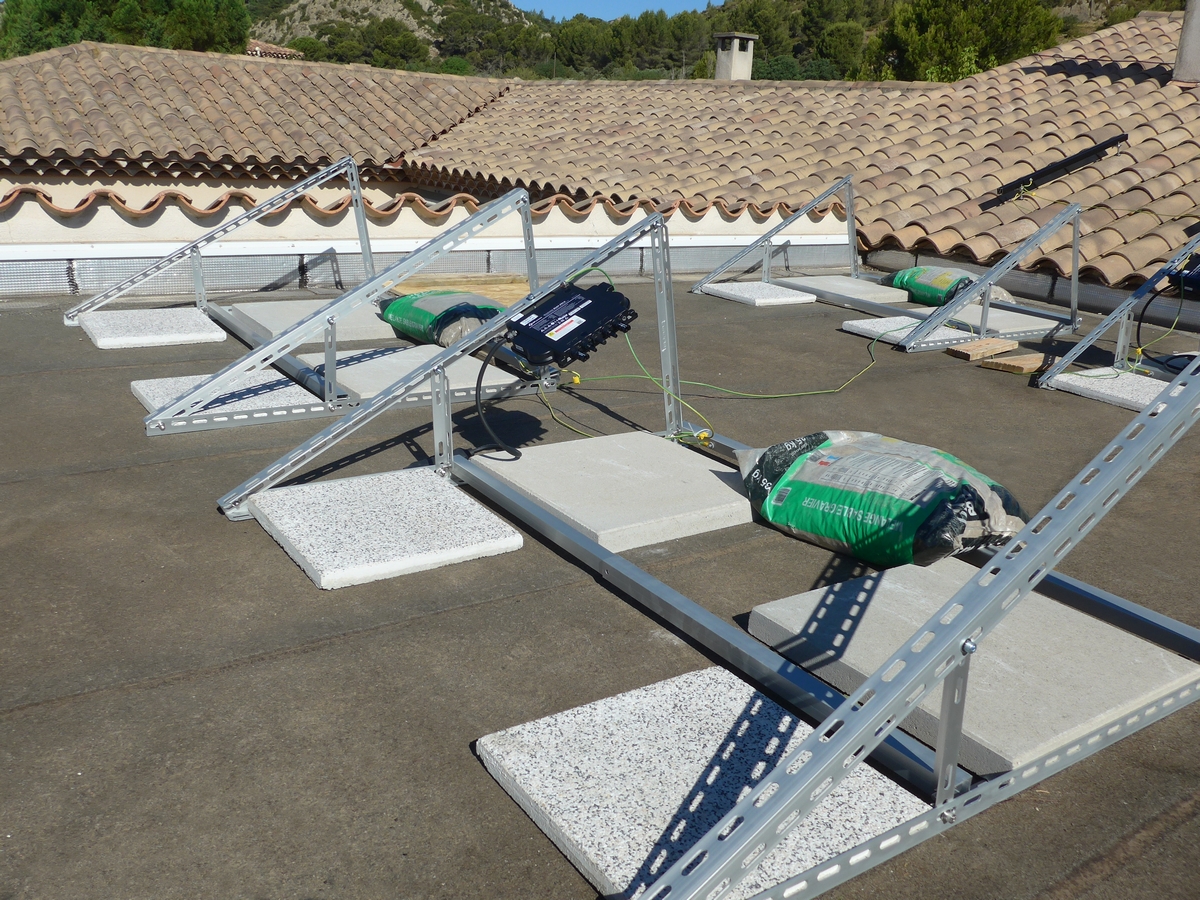

- Micro-onduleur : 3 AP System DS3 (triphasé, 1 DS3 par phase)

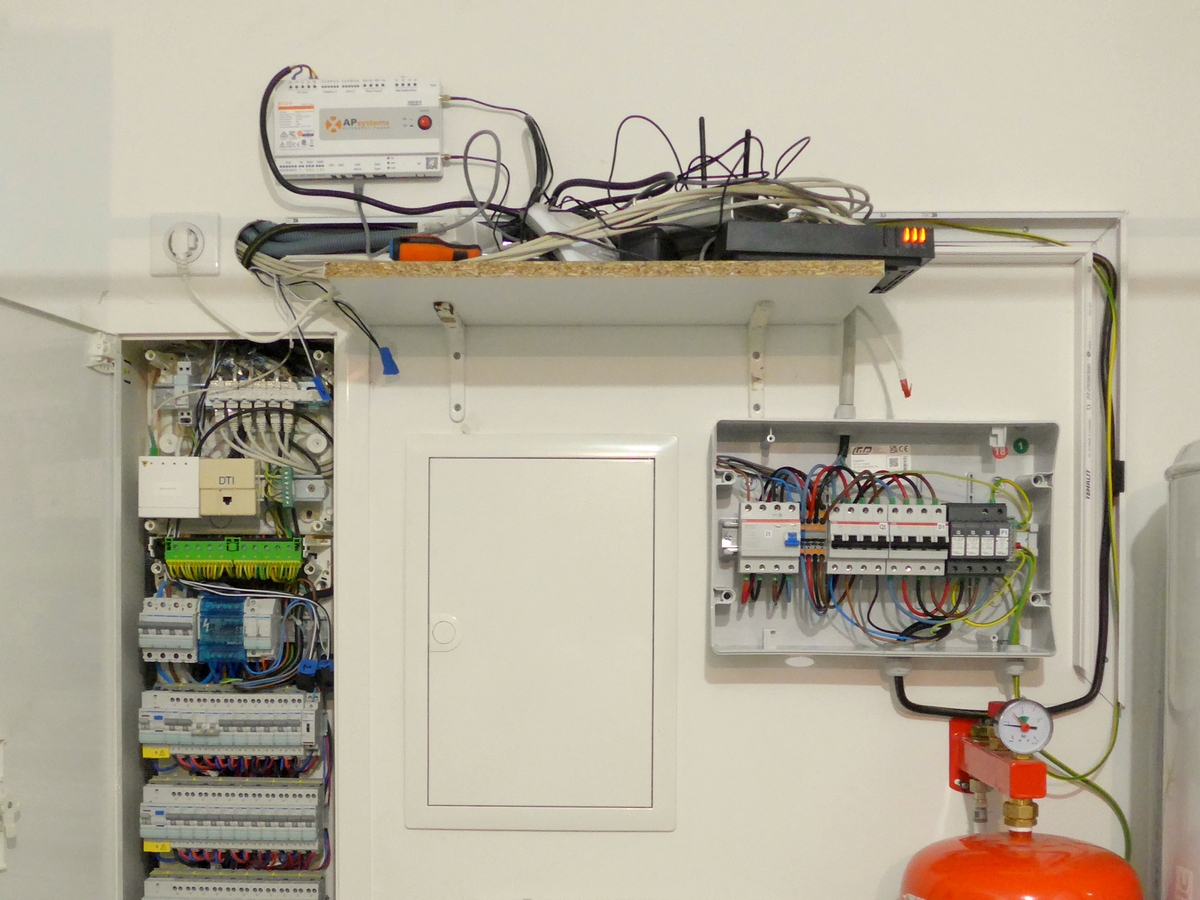

- Coffrets : AC avec parafoudres et disjoncteur différentiel 30 mA
- Passerelle de communication : ECU-C
- Câbles : AC 5 x 2.5 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Auto-consommation avec vente du surplus

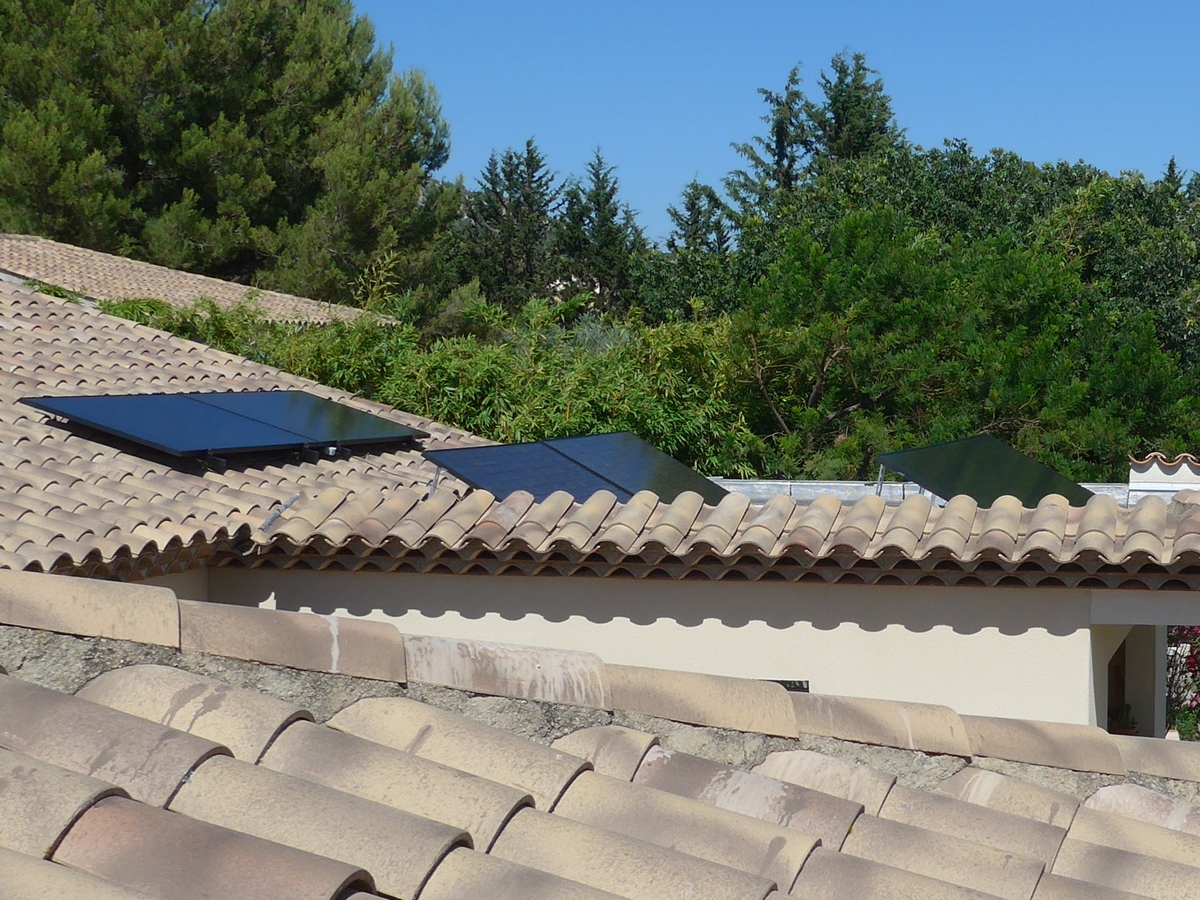

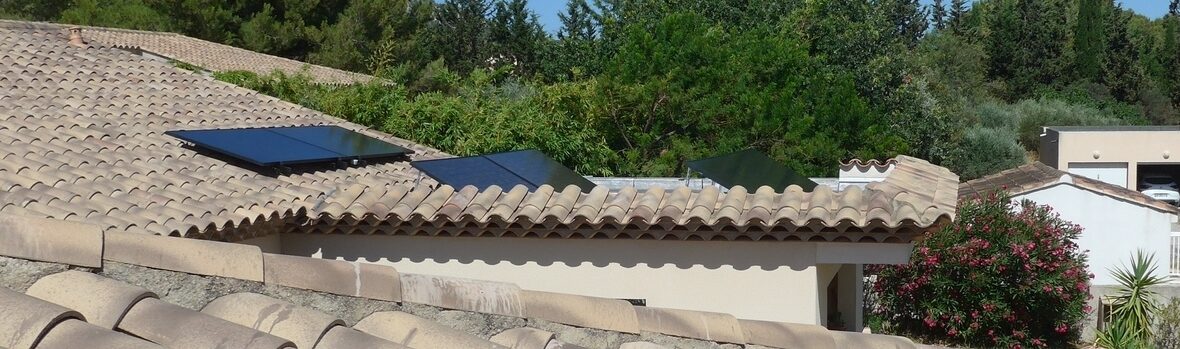

Photos de la mise en place des modules à Pelissanne le 9 juillet 2025
