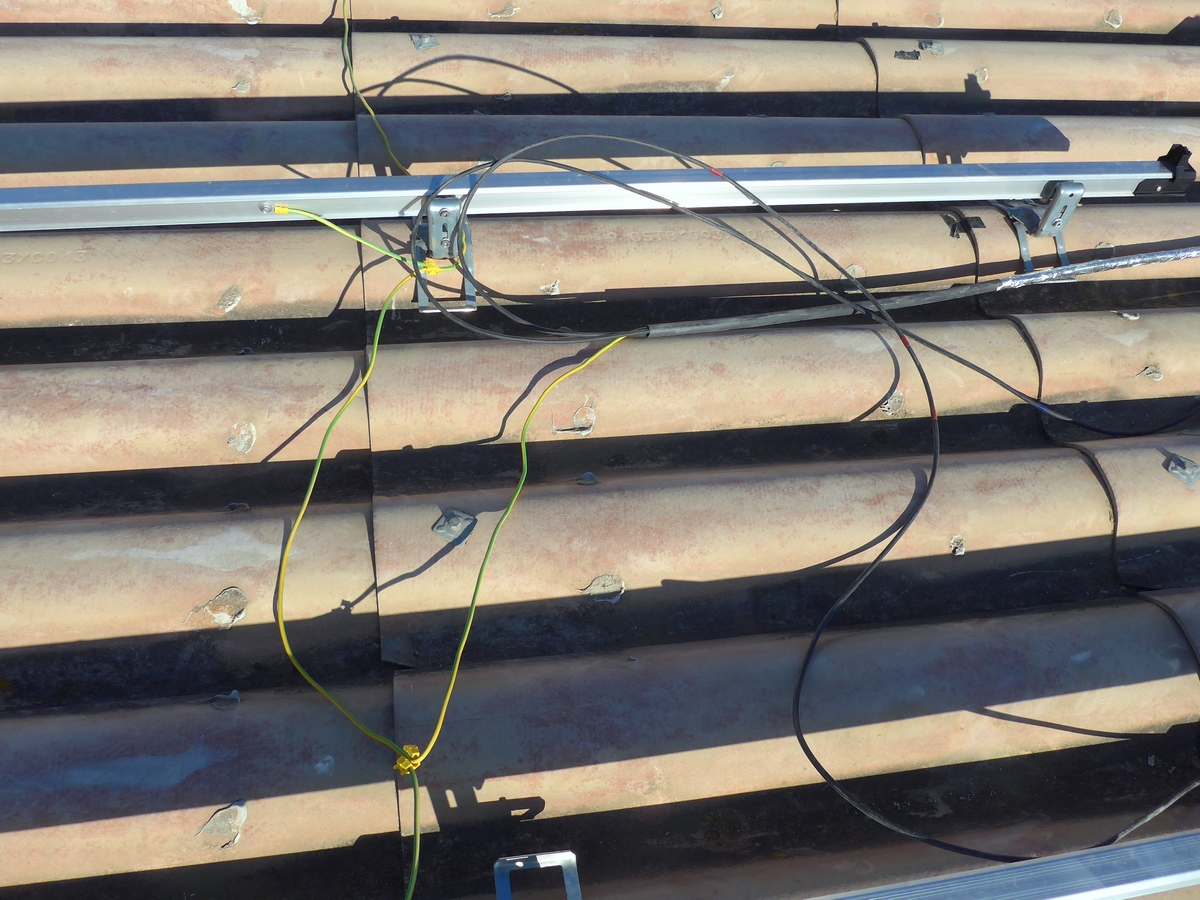

La pose des modules du huitème chantier à Pertuis (84120) a été réalisée le 27 juin 2025. Le chantier avait été très bien préparé avec un bon alignement des rails et la pose de l’onduleur et du coffret AC. Tout été raccordé en provisoire en attendant la mise en place des goulottes pour les câbles.

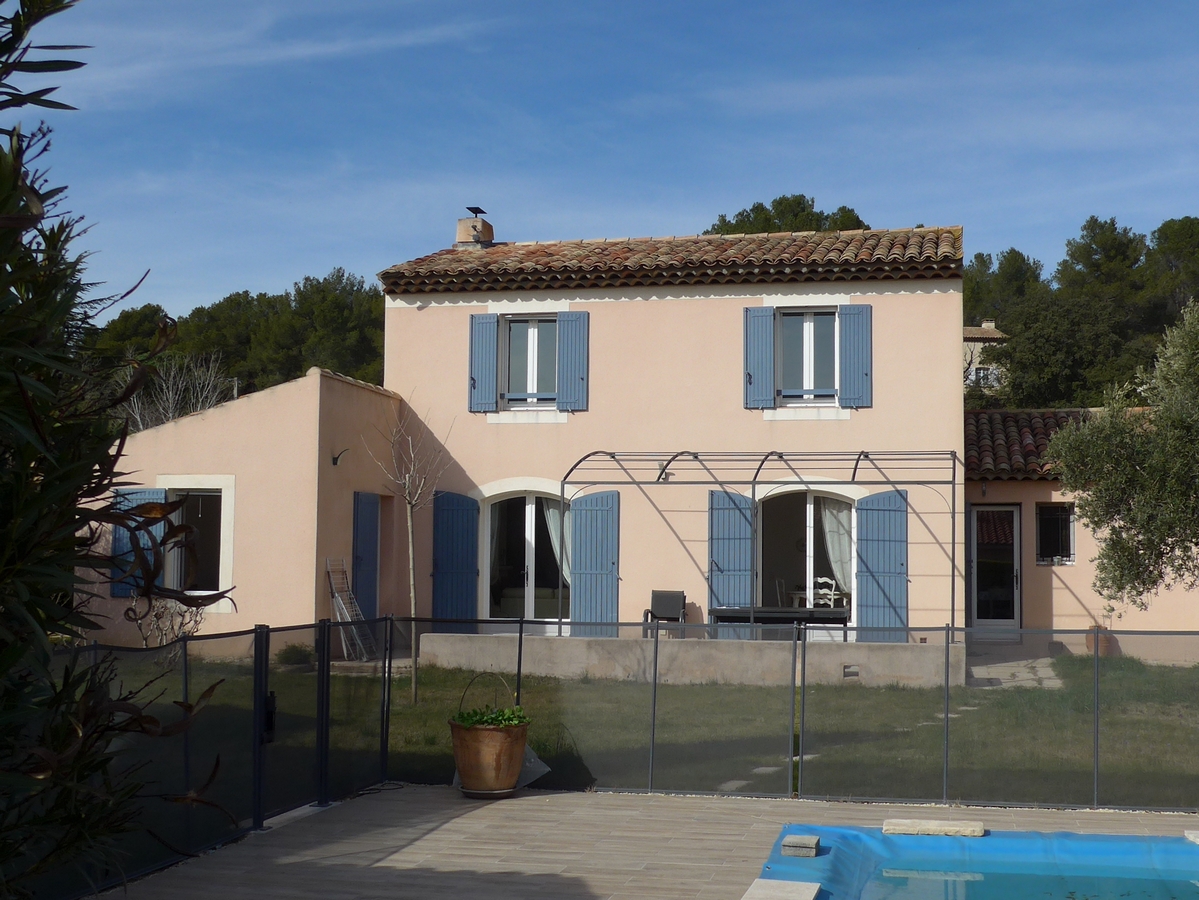

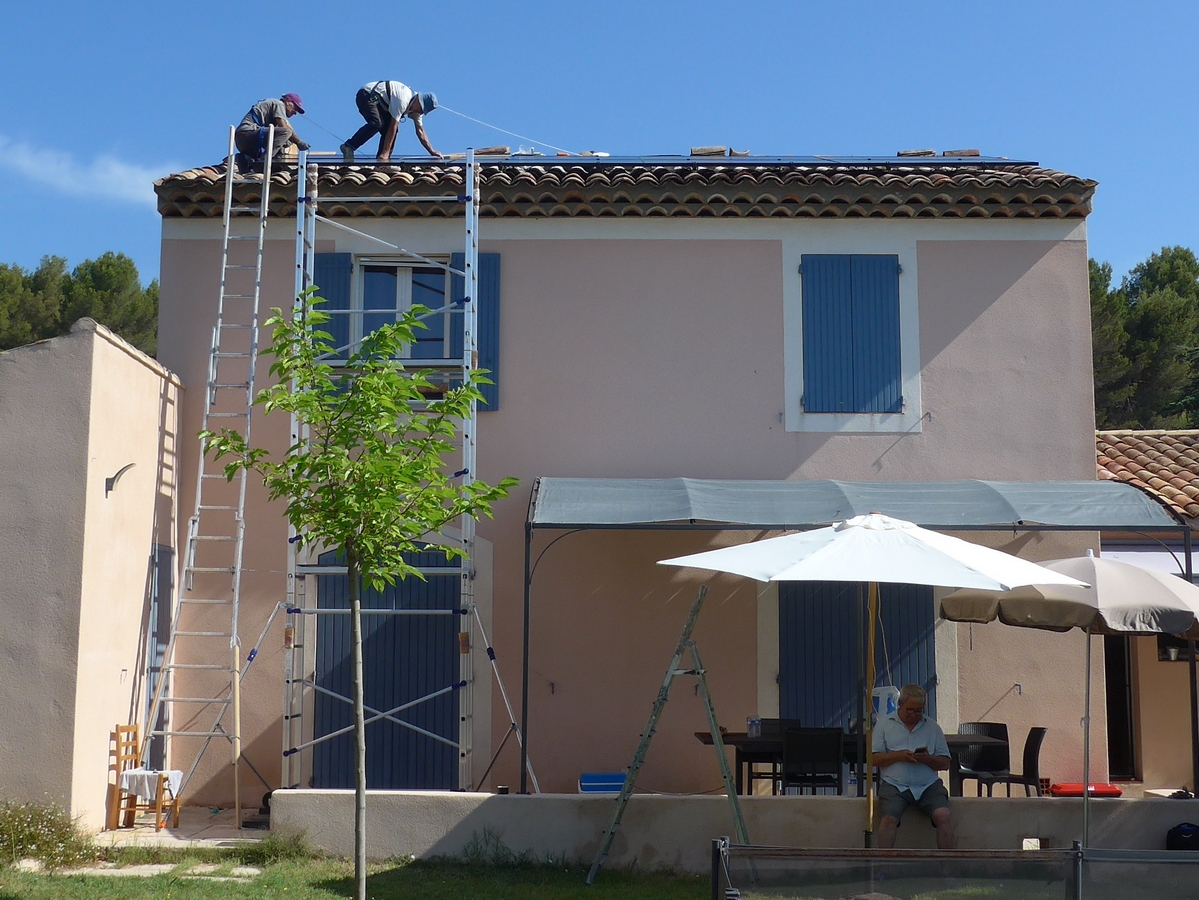

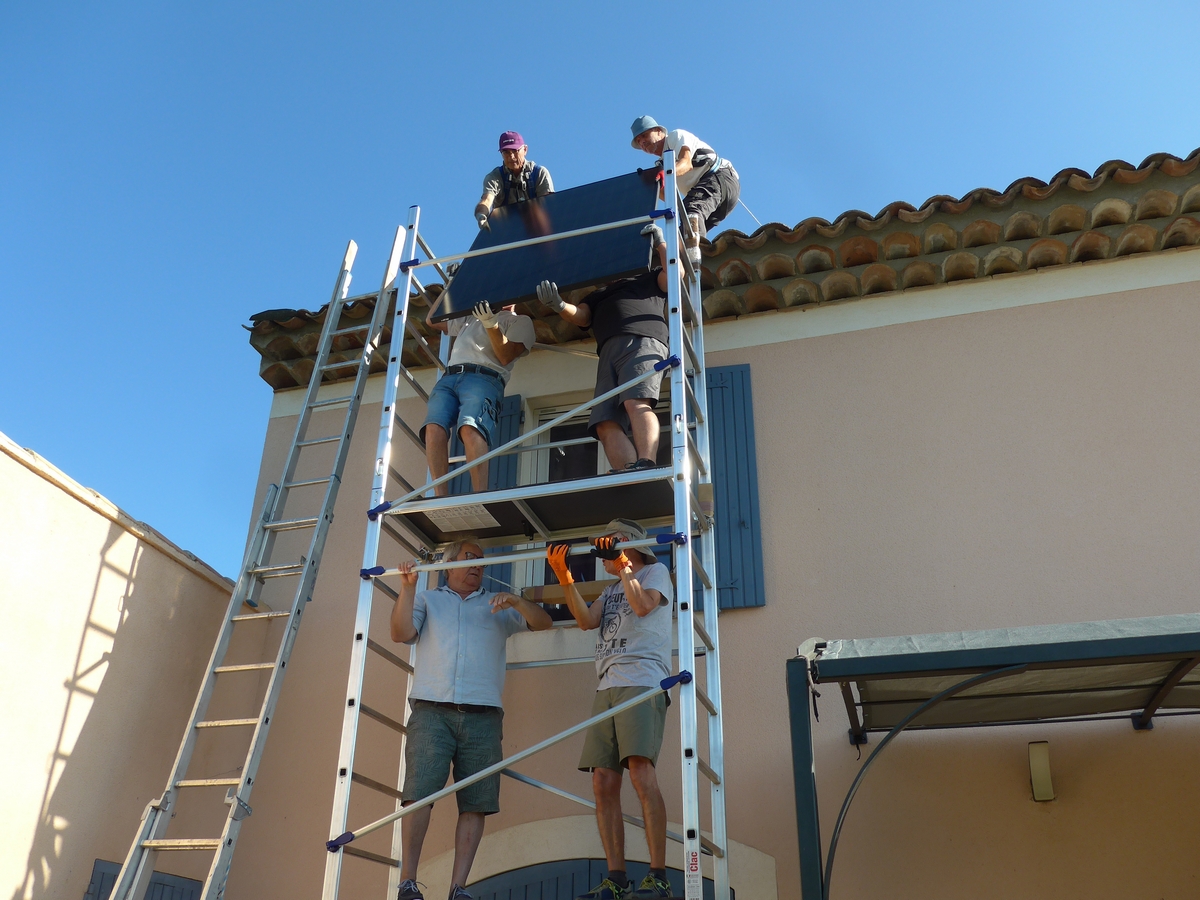

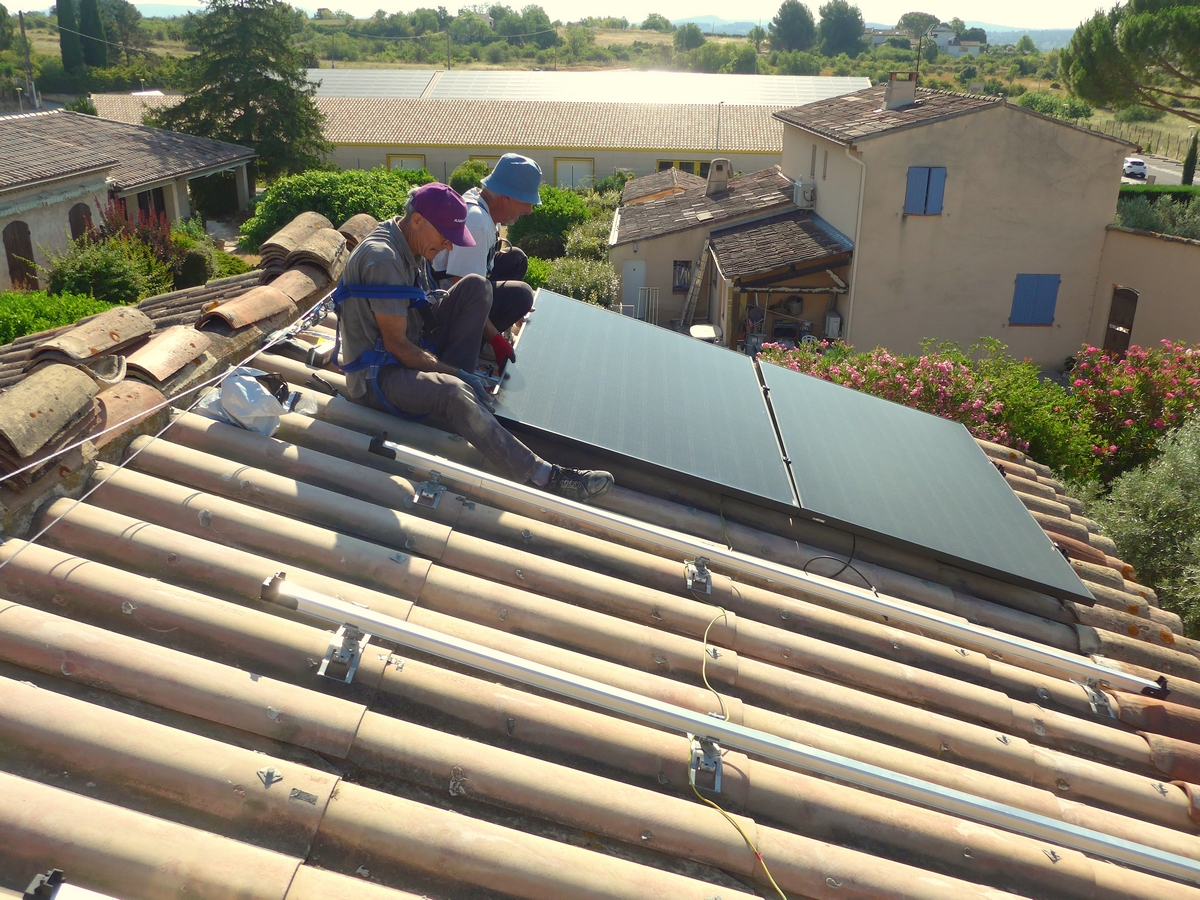

Le toit de la maison étant à 5 m de haut, un échafaudage à été placé sur la façade sud. 8 personnes ont été nécessaires pour monter les 8 modules ; 4 personnes dans l’échafaudage et 2 au sol pour approvisionner les modules, et 2 sur le toit pour les mettre en place. L’opération a été rondement menée en 2h30 et l’onduleur a été démarré dans la foulée.
Installation photovoltaïque
- Dimensions du toit : 8,7 x 3,3 m
- Dimensions du champ PV : 7,5 x 2,5 m
- Orientation : Plein sud
- Inclinaison : 17° ( 30% )
- Modules PV : 8 modules Voltec Tarka 120 VSMP de 500 Wc (total : 4000 Wc)

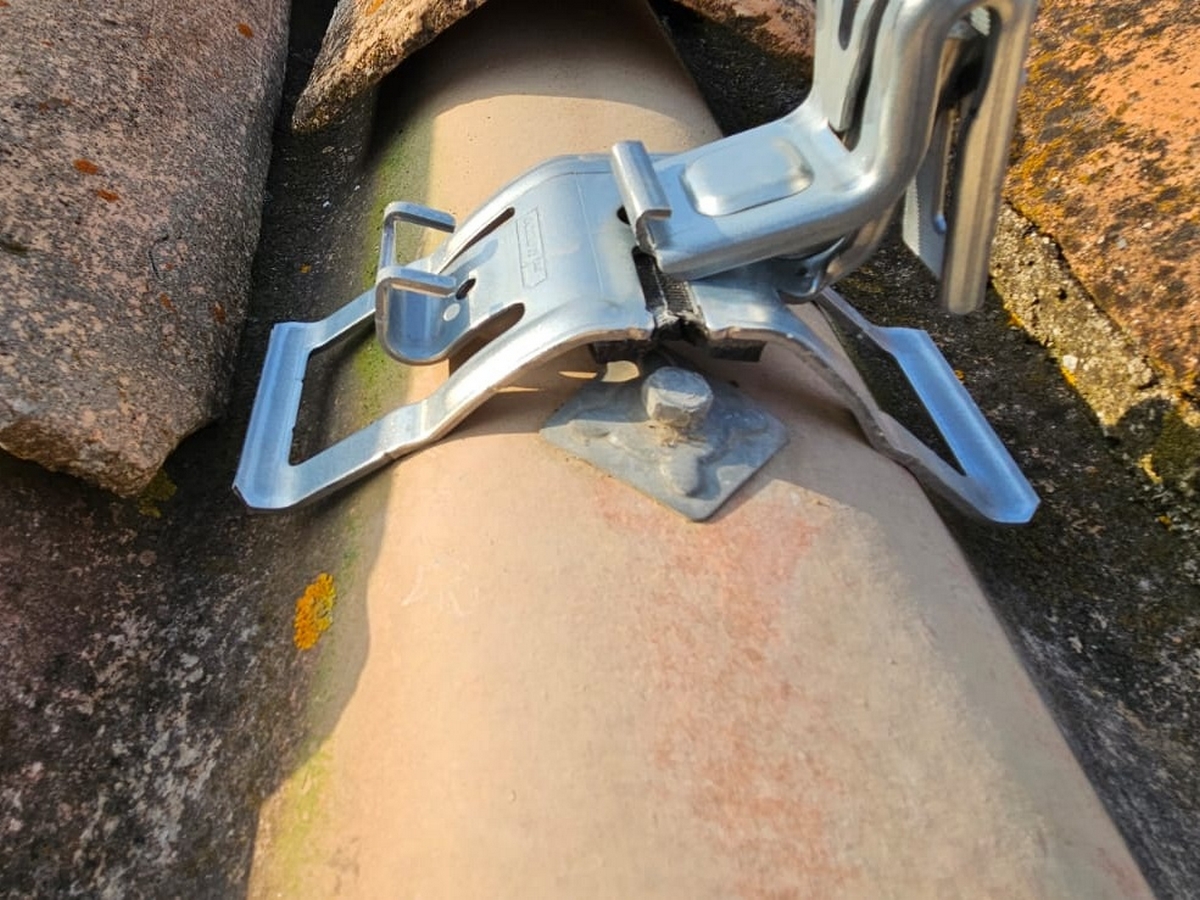

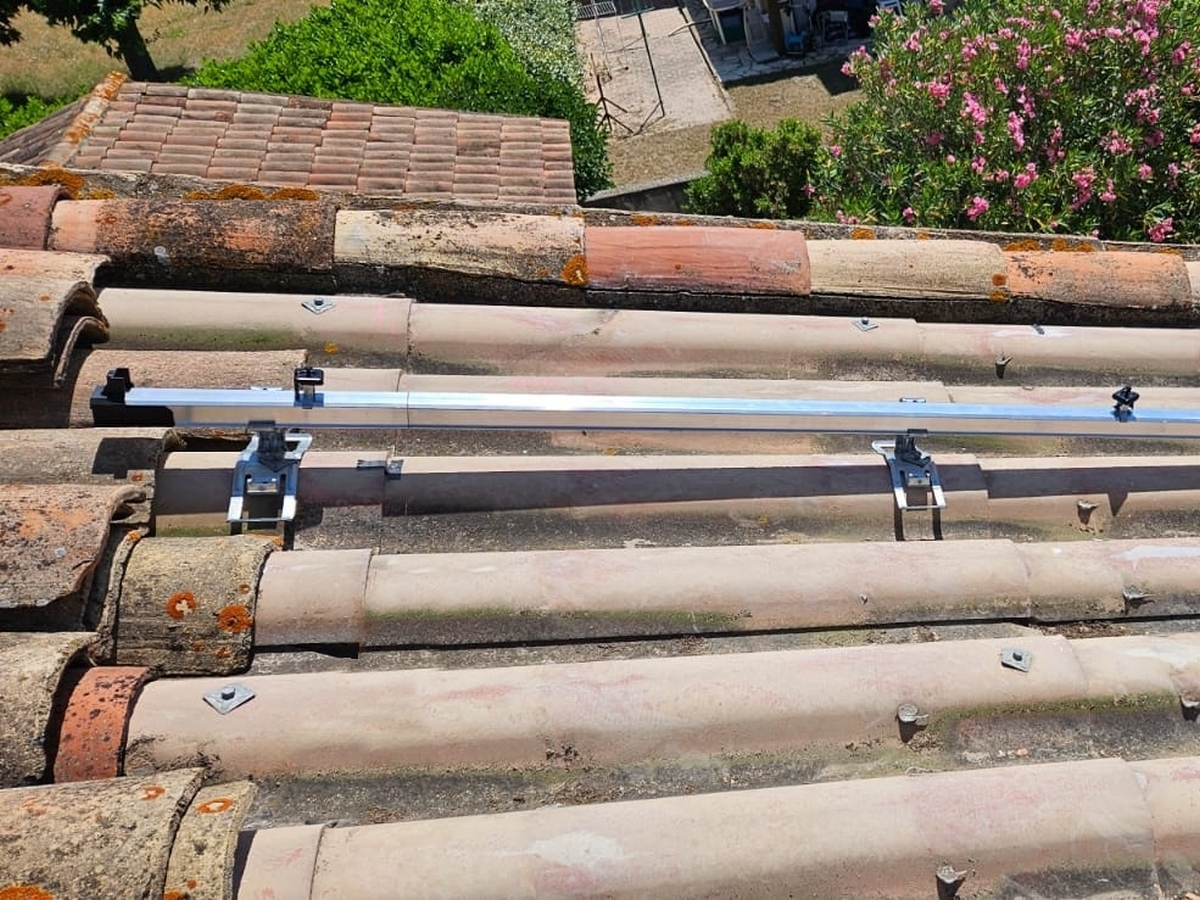

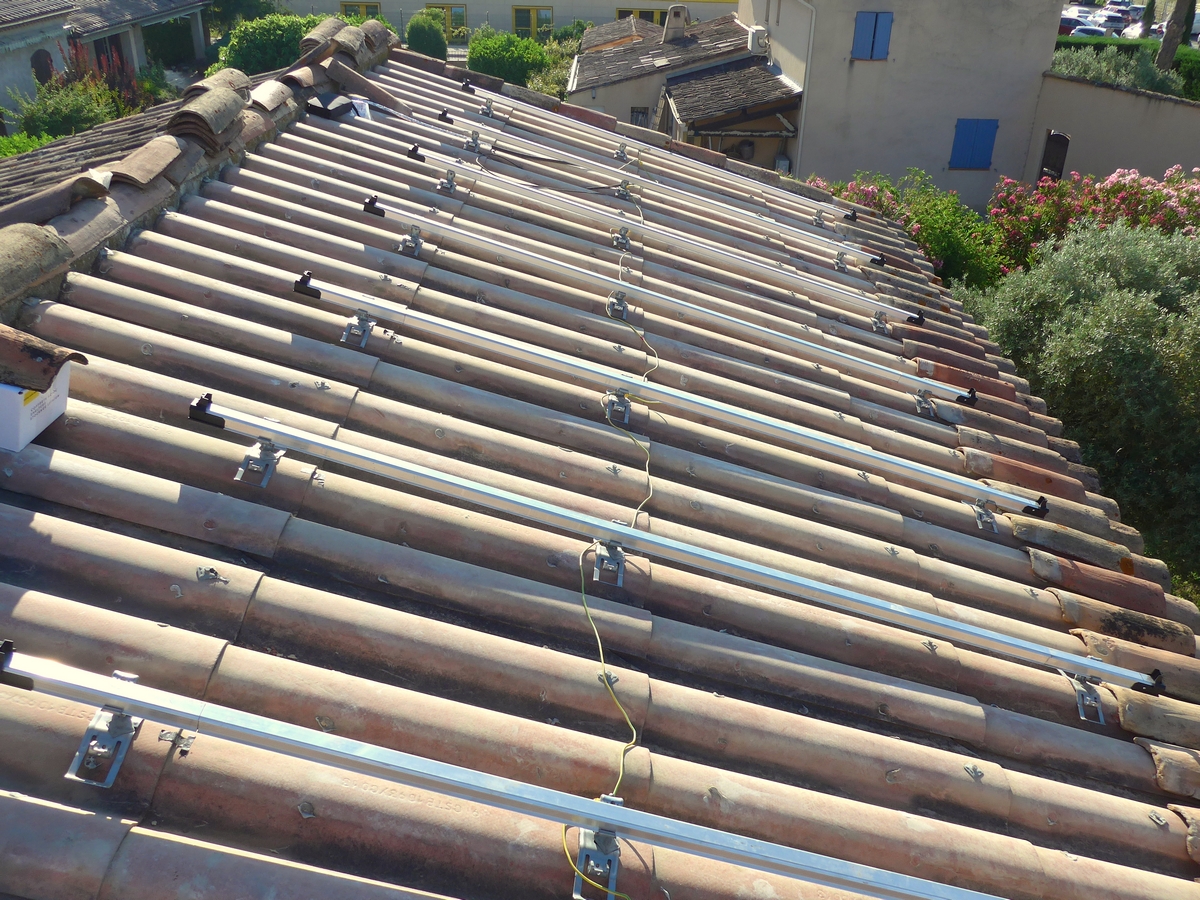

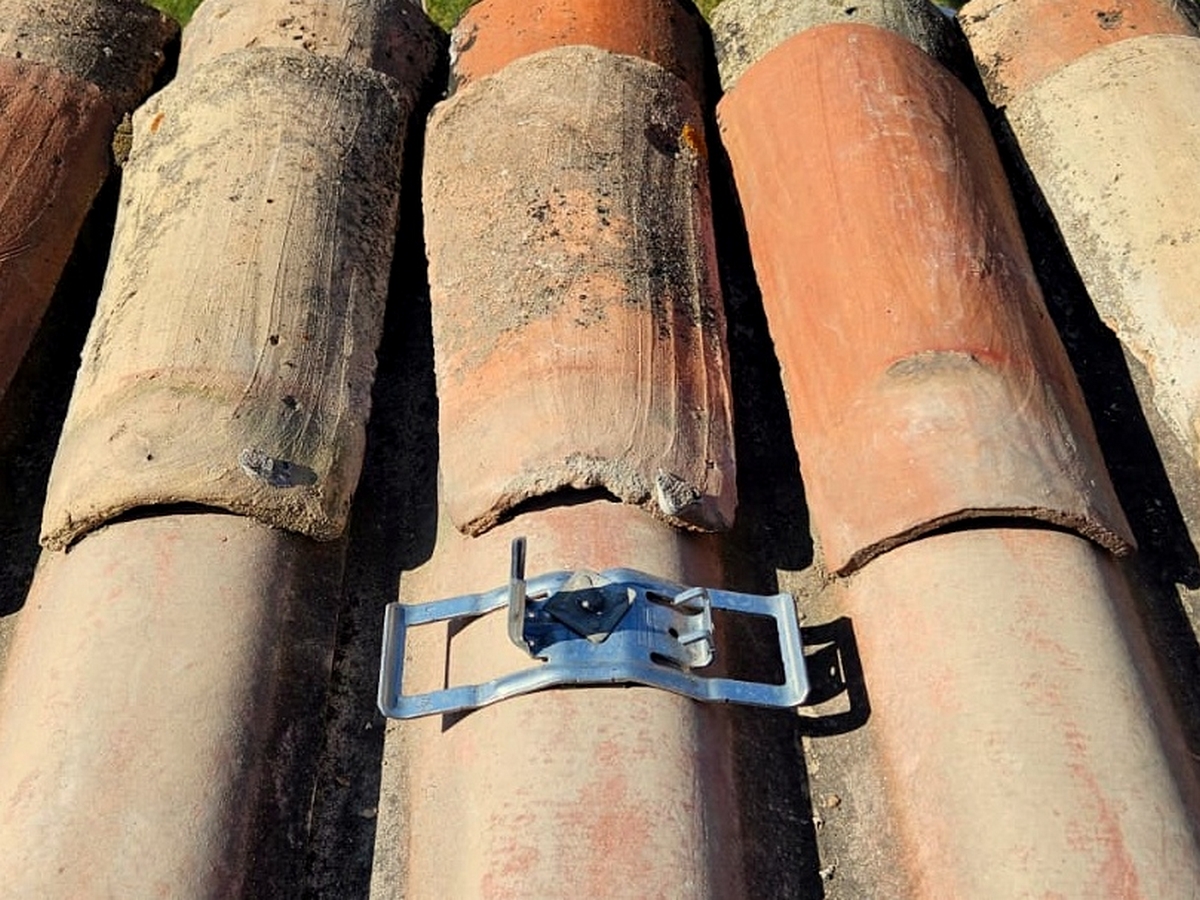

- Support des modules : Rails Esdec sur crochets Click fit Evo pour fibro-ciment

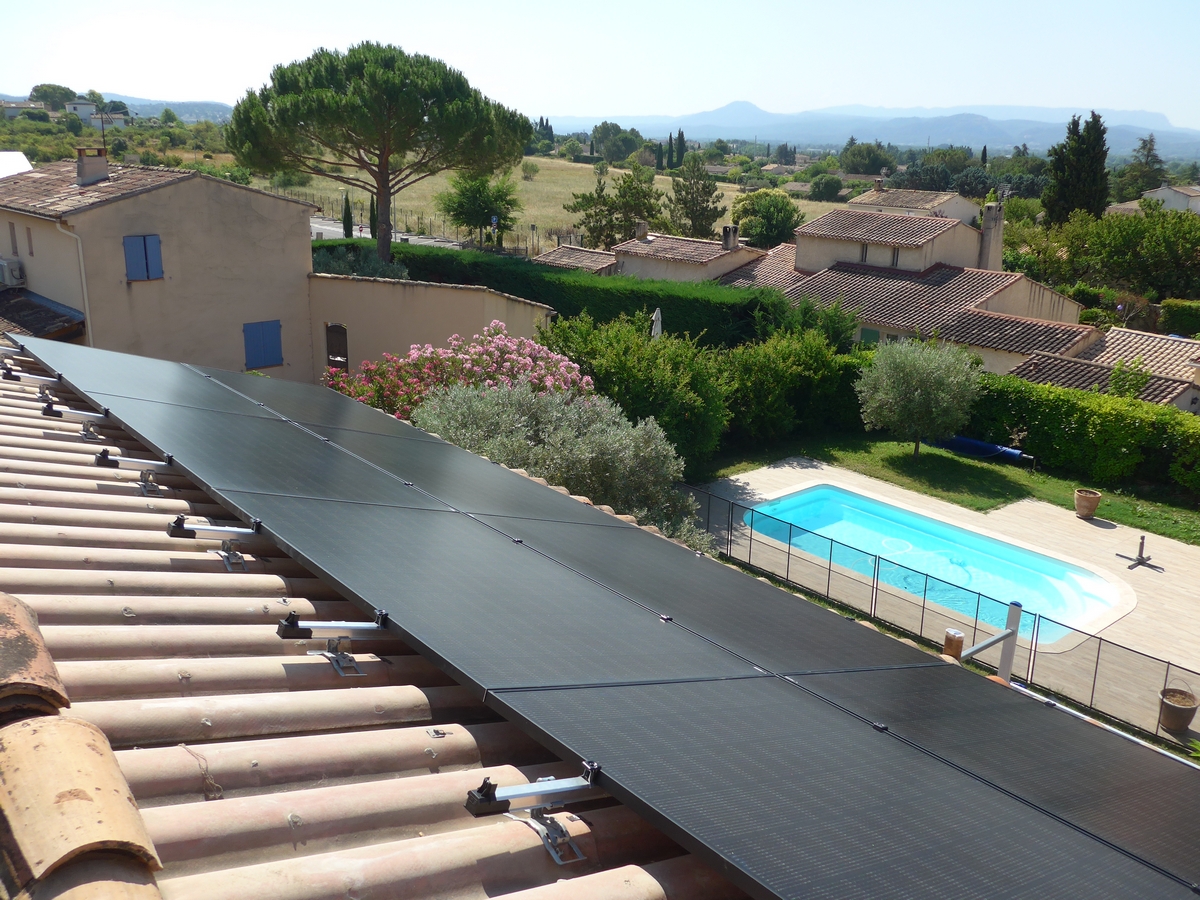

- Disposition : 2 lignes de 4 modules en paysage (4L2C)

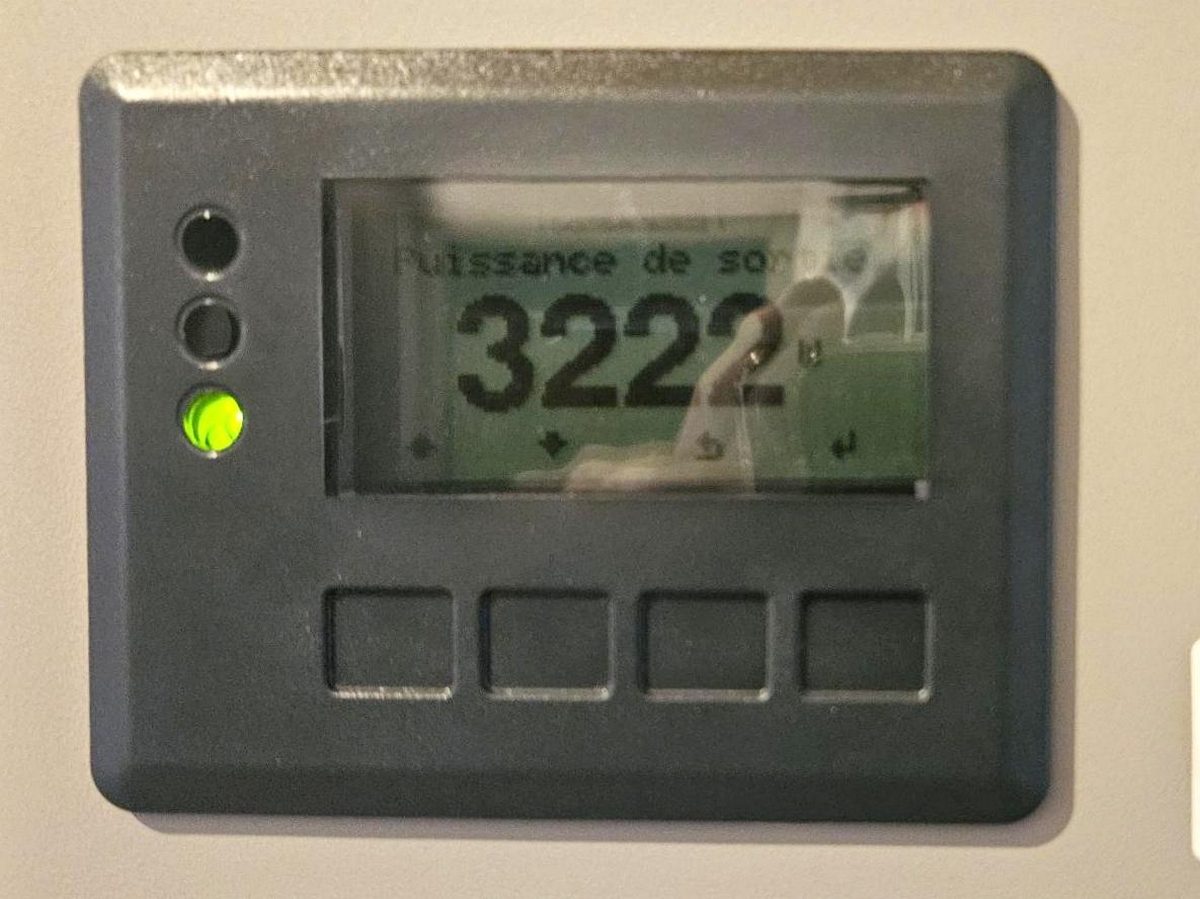

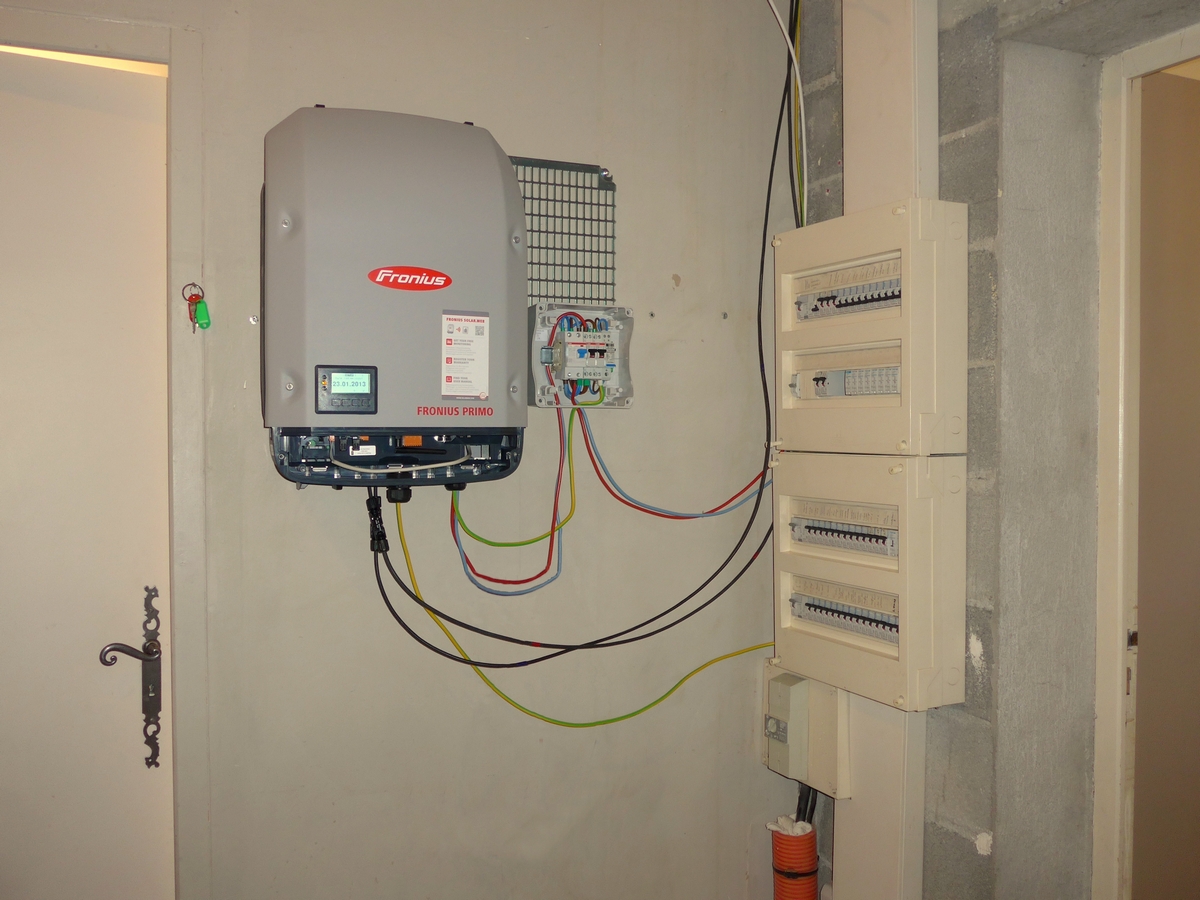

- Onduleur : Fronius Primo 4.0 en monophasé avec parafoudres internes
- Branchement DC : 1 chaînes de 8 modules avec du câble solaire de 6 mm²
- Coffrets : AC avec parafoudres et un disjoncteur différentiel 30 mA
- Câbles : AC 3 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Auto consommation avec vente du surplus

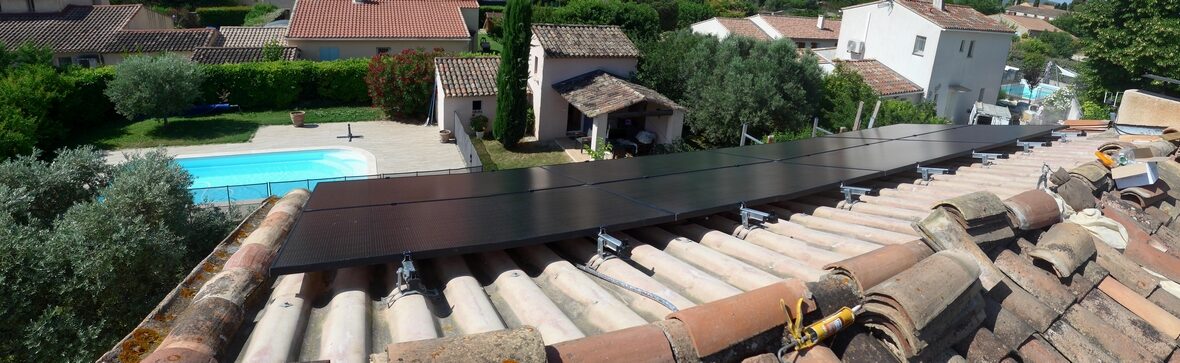

Photos de la mise en place des modules à Pertuis le 27 juin 2025
