La pose des modules du neuvième chantier à Pertuis (84120) a été réalisée le 8 novembre 2025. Le chantier avait été très bien préparé avec un bon alignement des rails, et la pose de l’onduleur et du coffret DC+AC. Les câbles avaient été passés entre le toit et le coffret, et du coffret au tableau électrique.
Avec 4 personnes de l’association, les 8 modules ont été mis en place dans la matinée. En début d’après-midi l’onduleur a été mis en marche et la configuration du smartphone et du serveur SMA a été effectuée.
Installation photovoltaïque

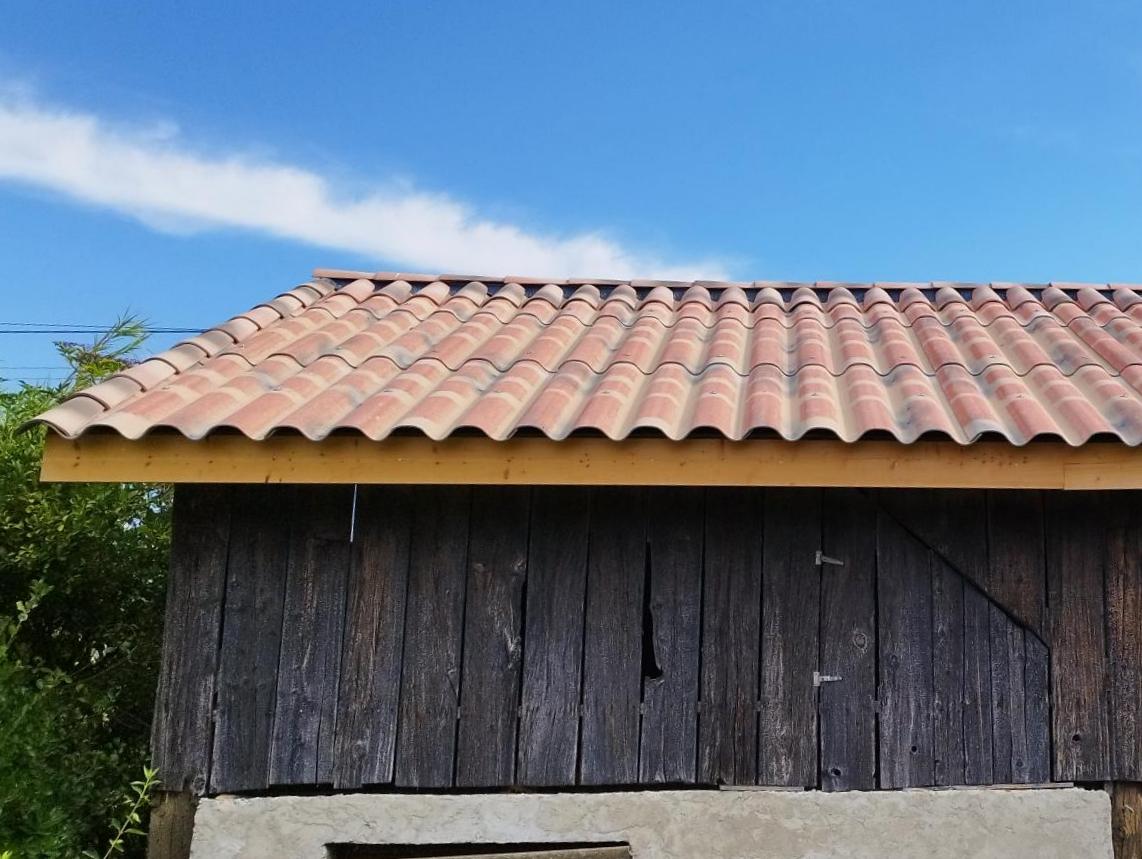

- Dimensions du toit : 8,5 x 3,2 m
- Dimensions du champ PV : 7,5 x 2,5 m
- Orientation : 21° ouest
- Inclinaison : 24° ( 45% )
- Modules PV : 8 modules Voltec Tarka 120 VSMP de 500 Wc (total : 4000 Wc)

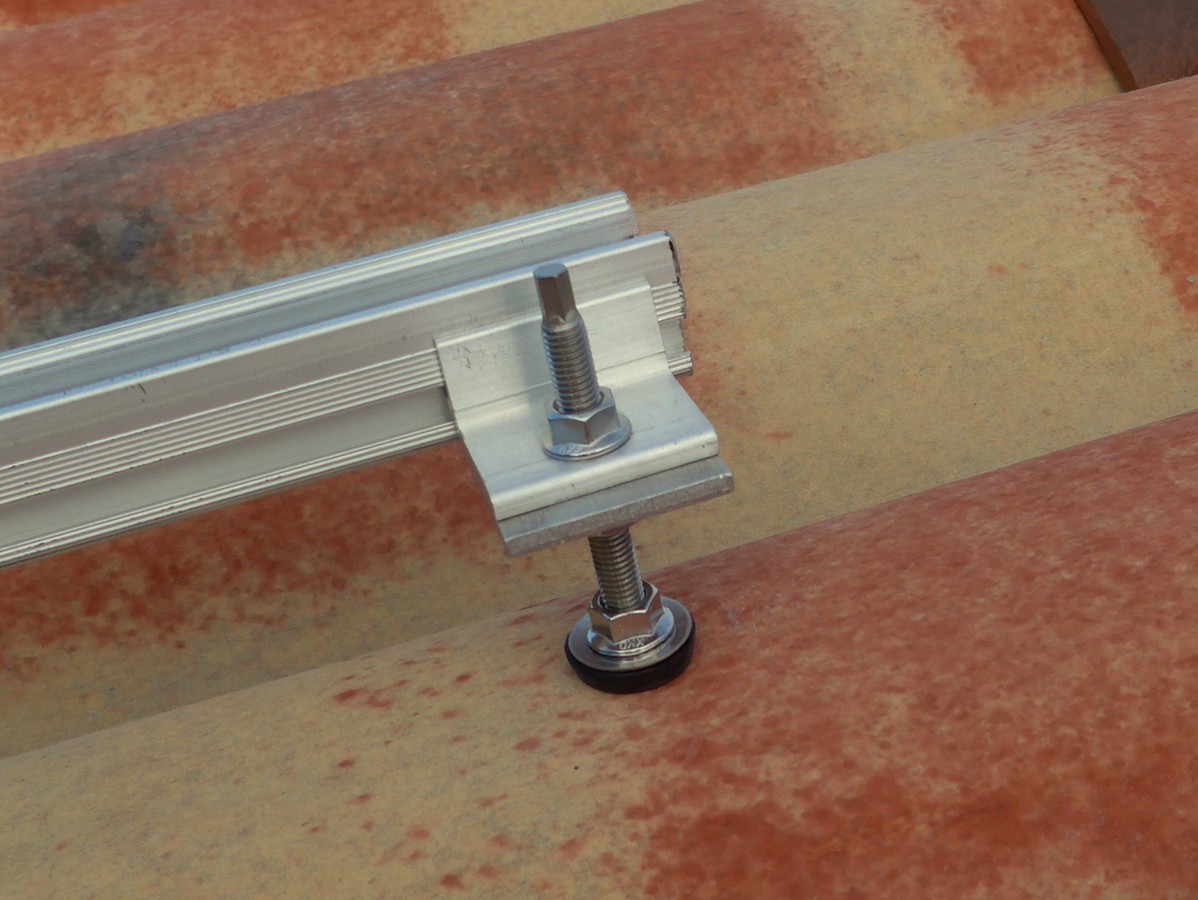

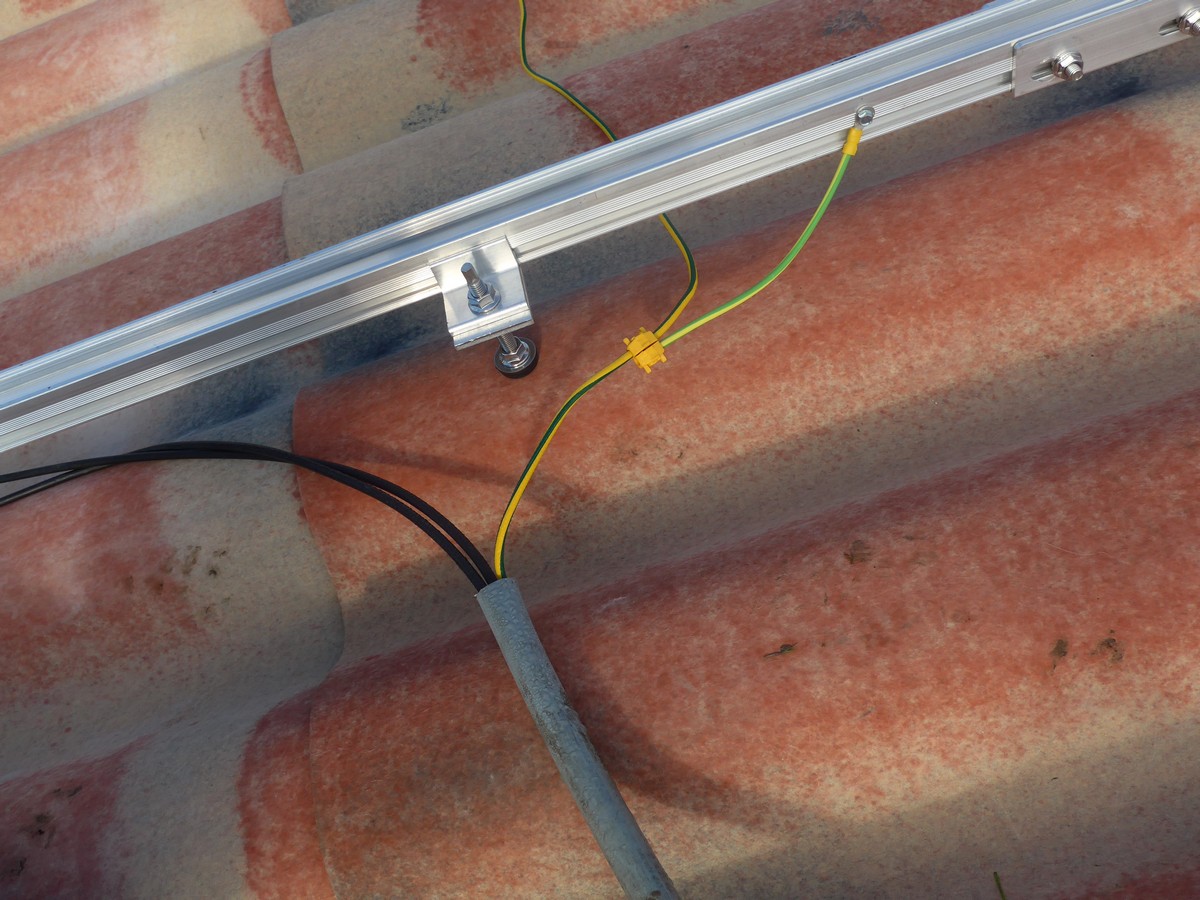

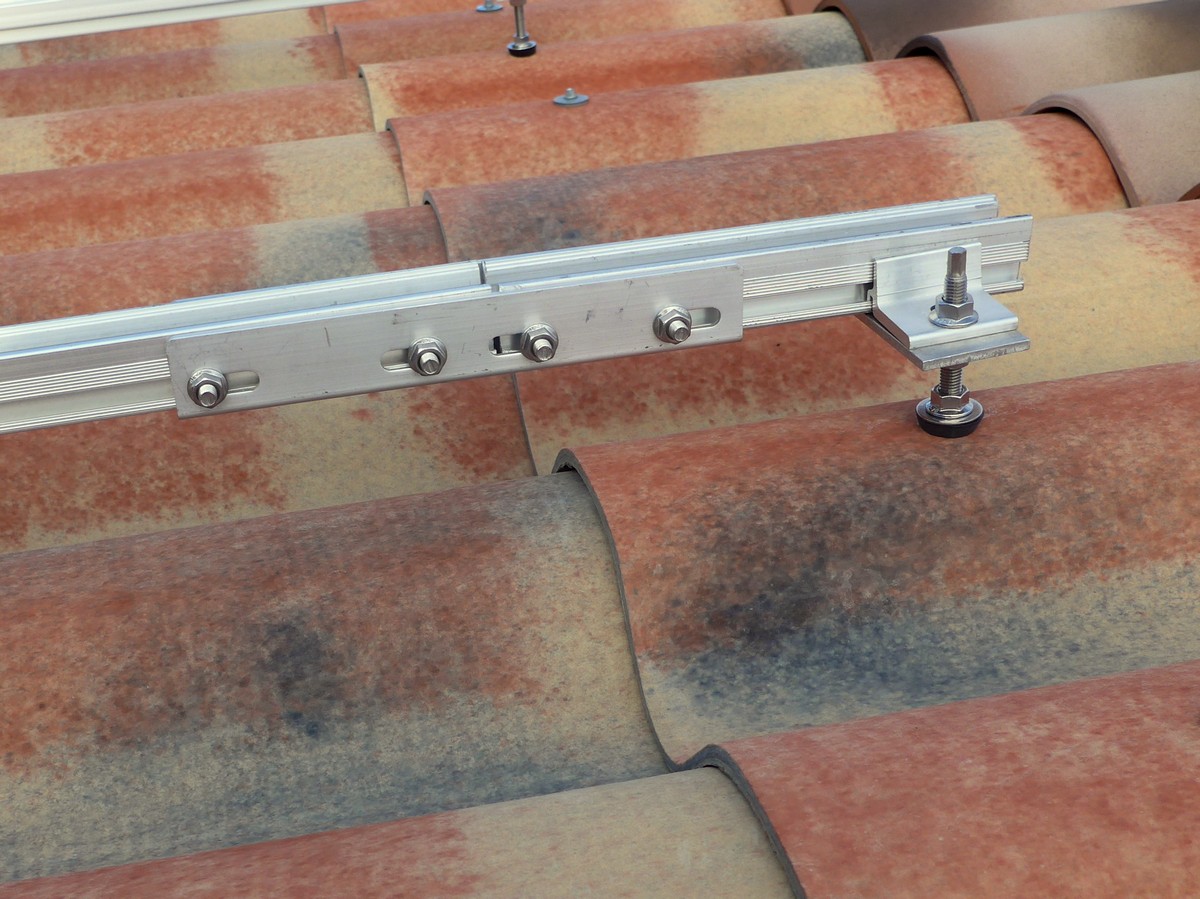

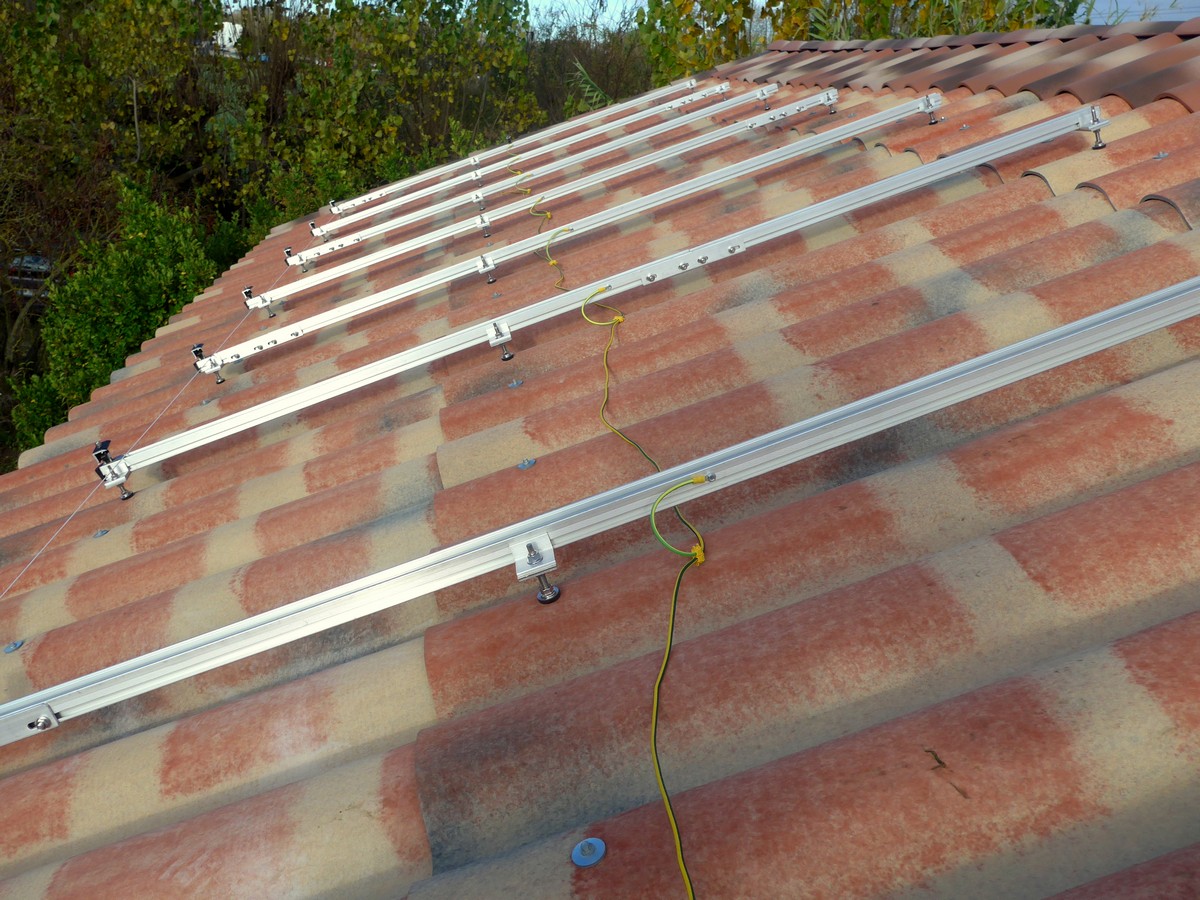

- Support des modules : Rails Singlerail sur plaque fibro-ciment
- Disposition : 2 lignes de 4 modules en paysage (2L4C)

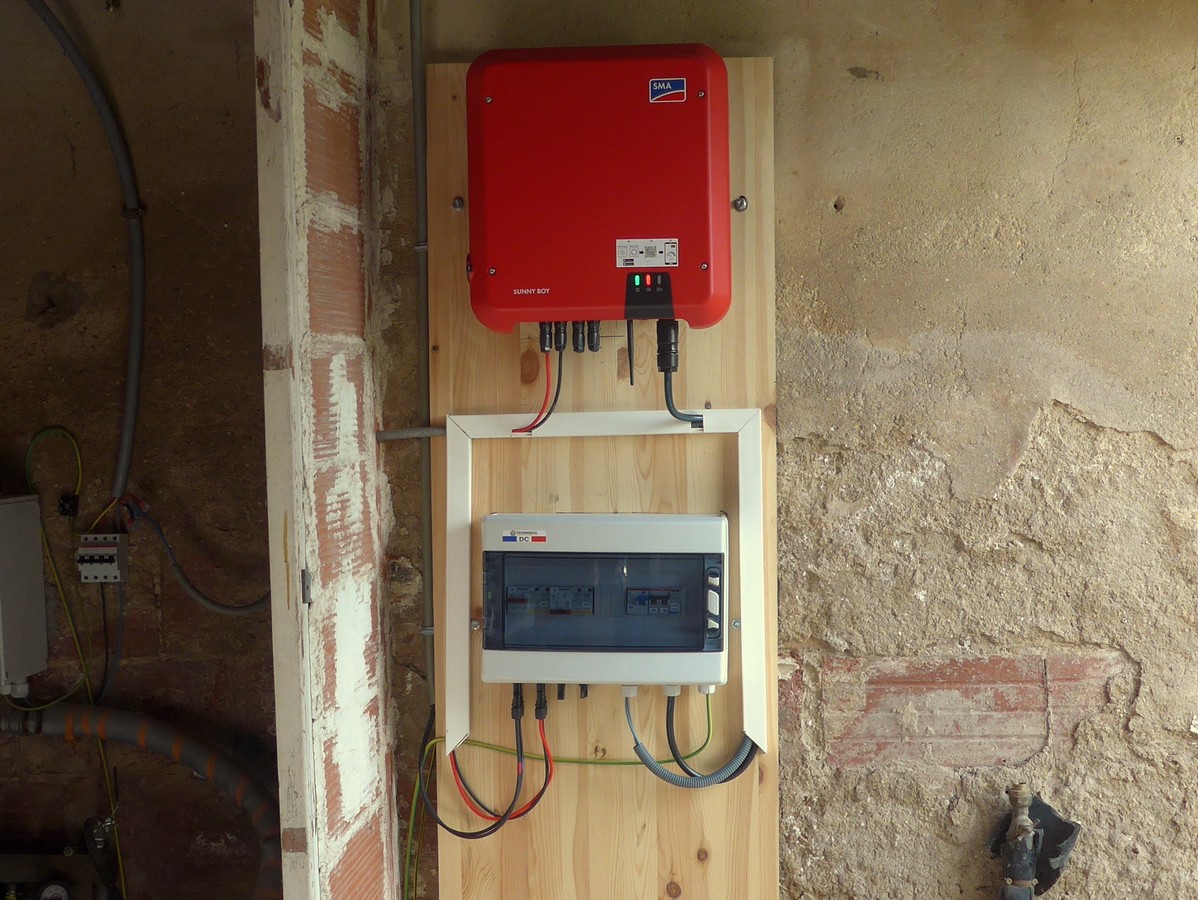

- Onduleur : SMA SB 4.0 en monophasé avec parafoudres dans le coffret DC+AC
- Branchement DC : 1 chaînes de 8 modules avec du câble solaire de 6 mm²

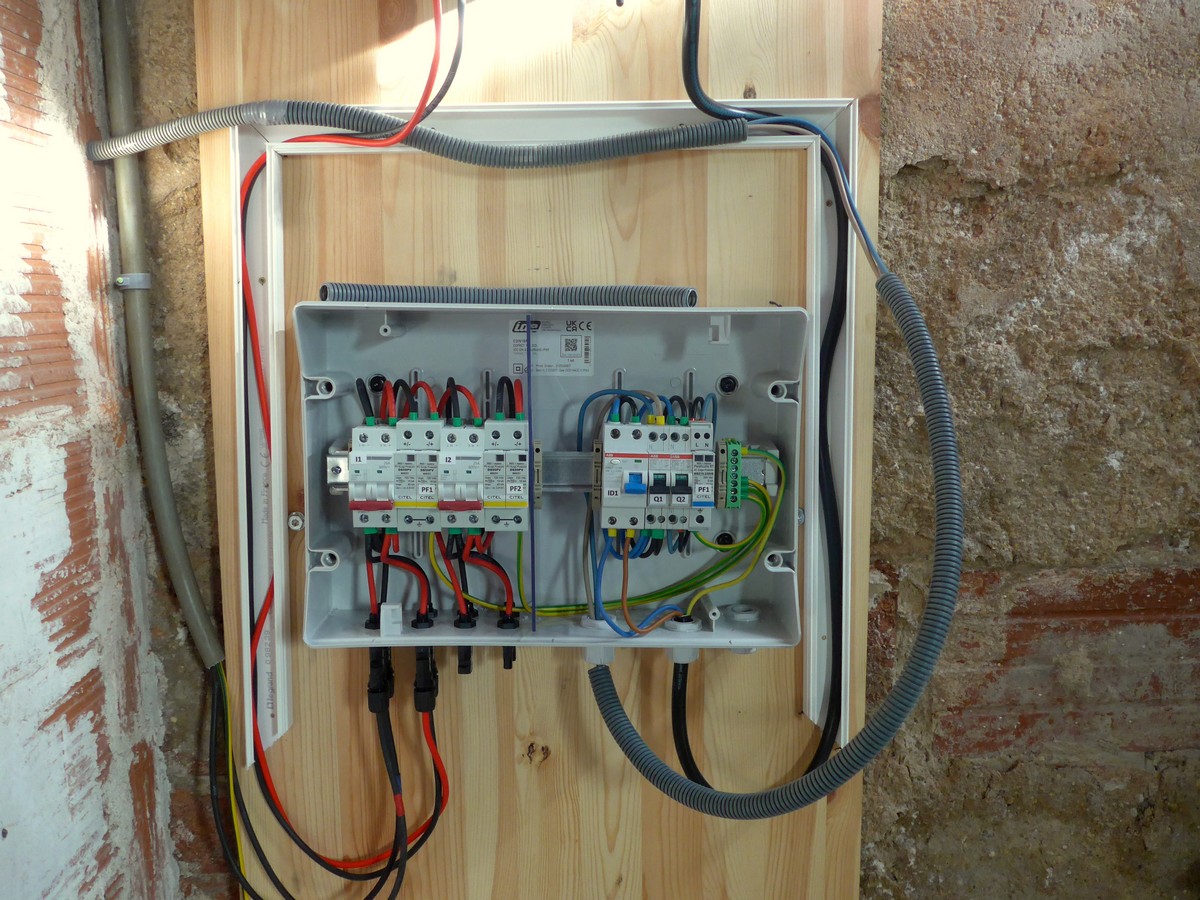

- Coffrets : DC et AC avec parafoudres et disjoncteur différentiel 30 mA
- Câbles : AC 3 x 4 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Auto consommation avec vente du surplus

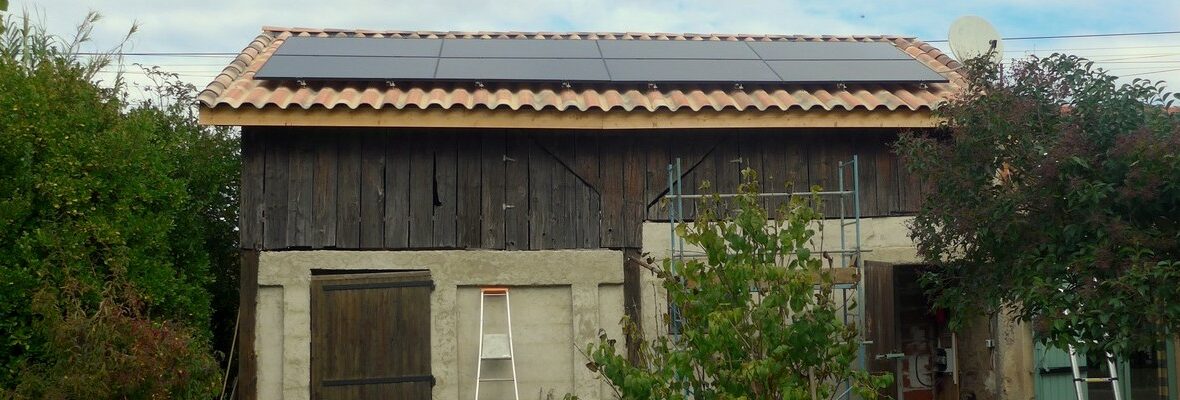

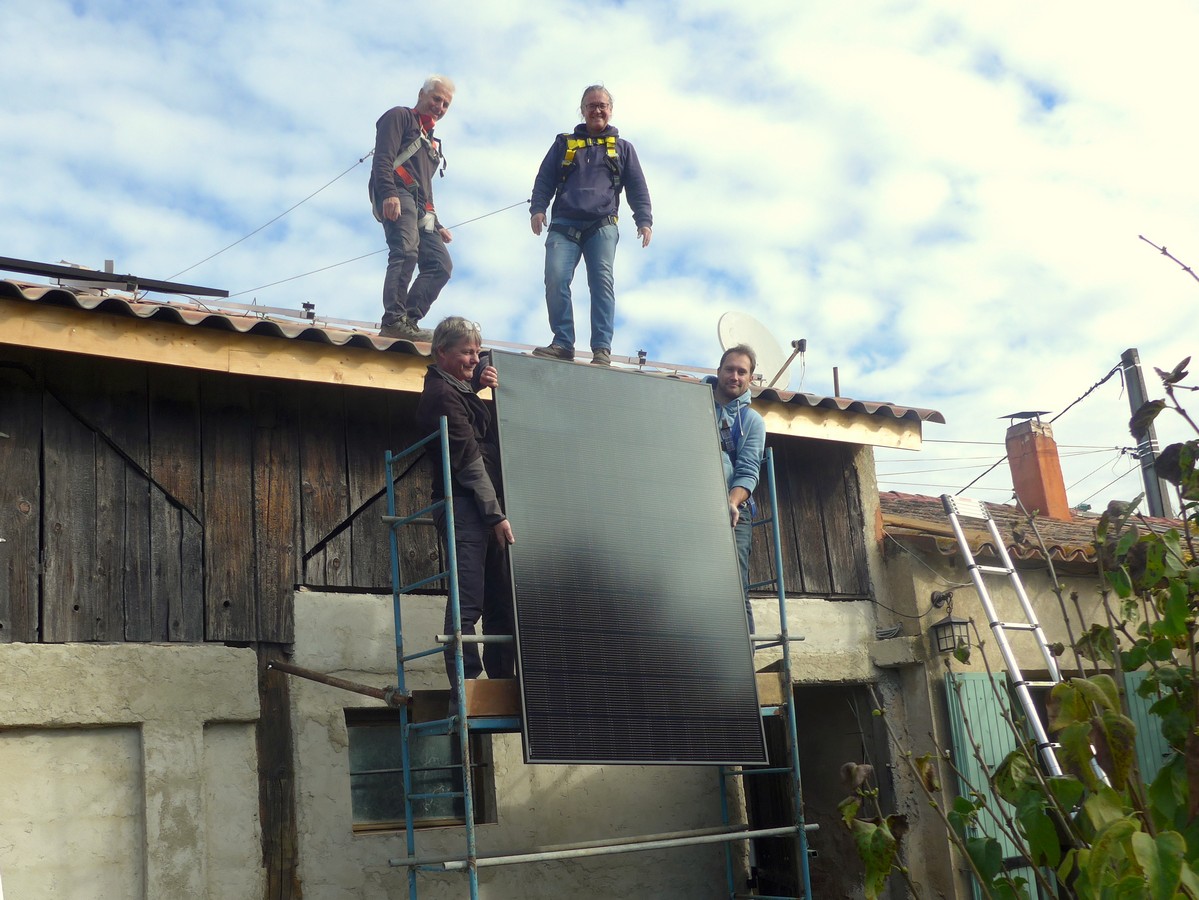

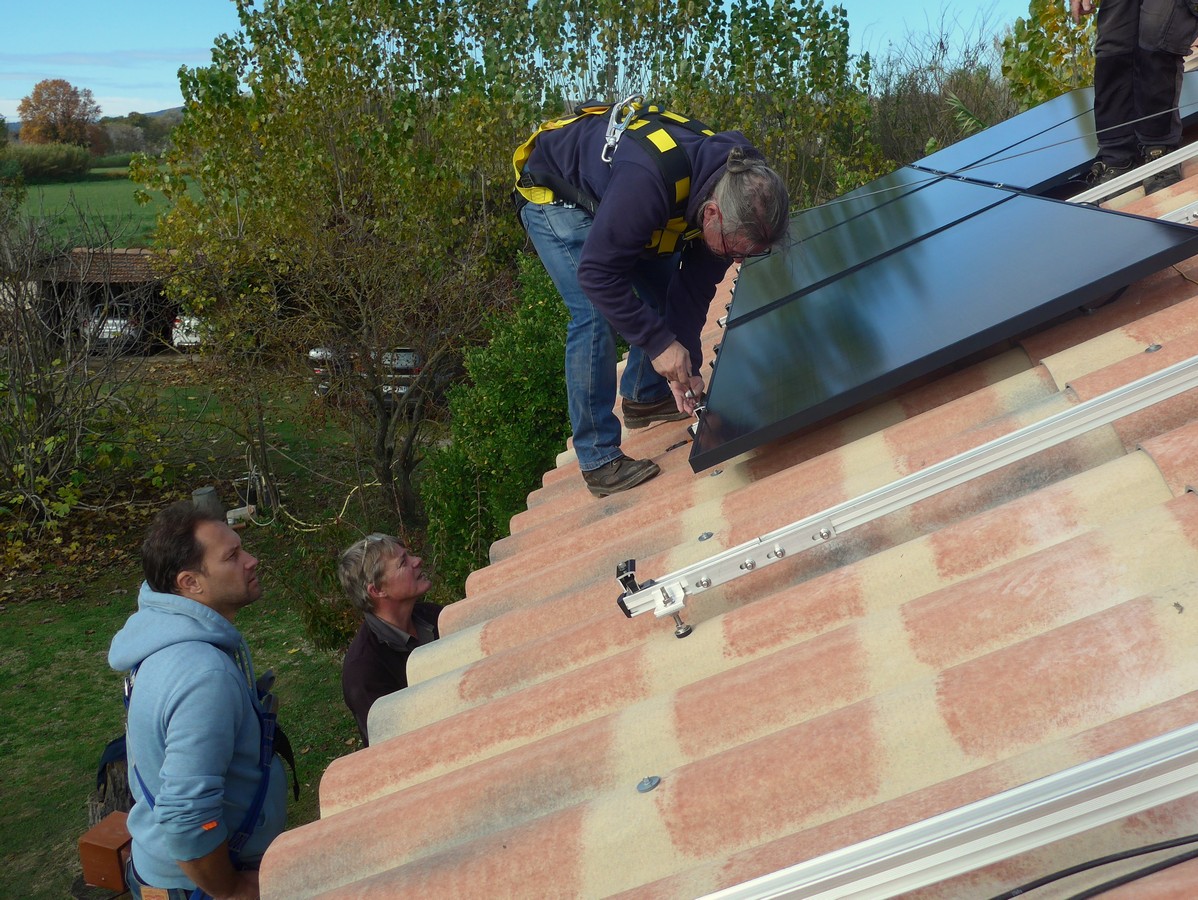

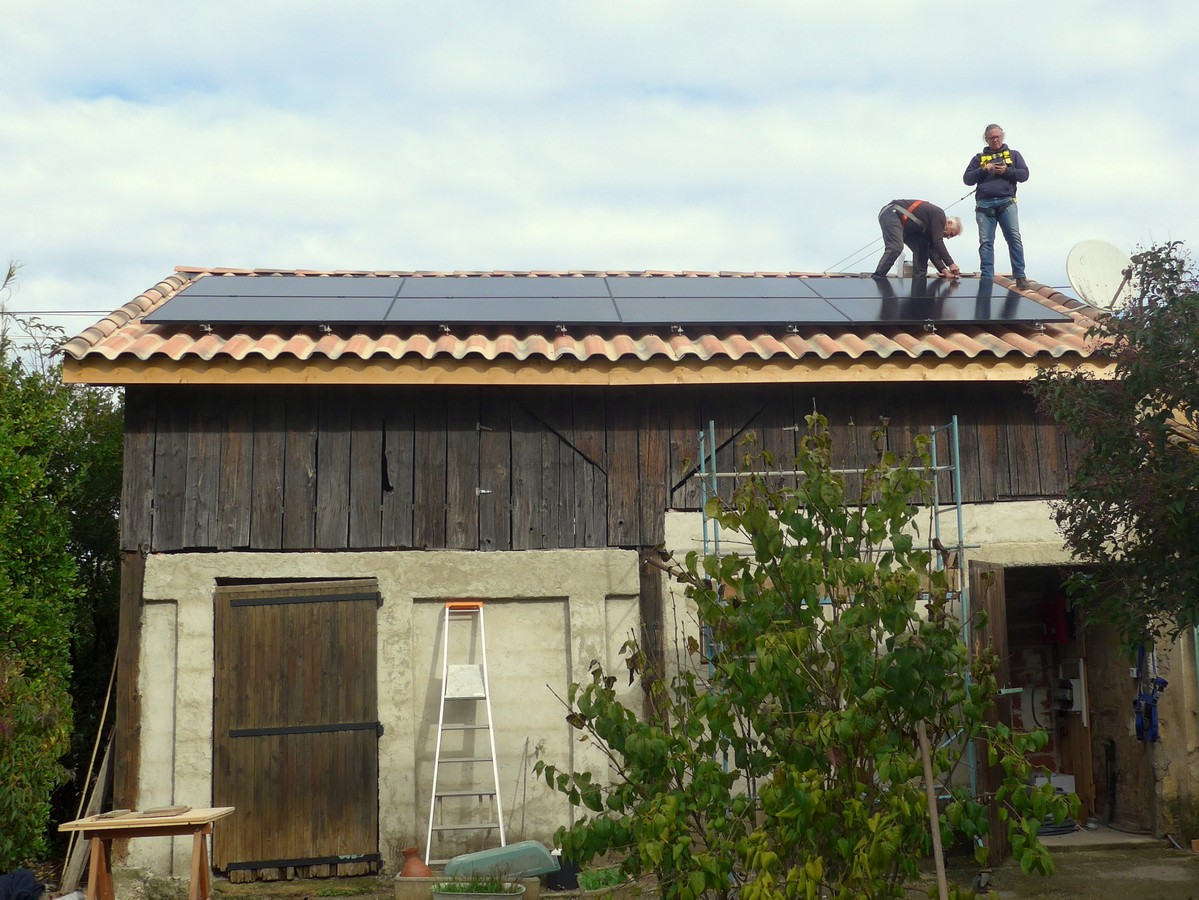

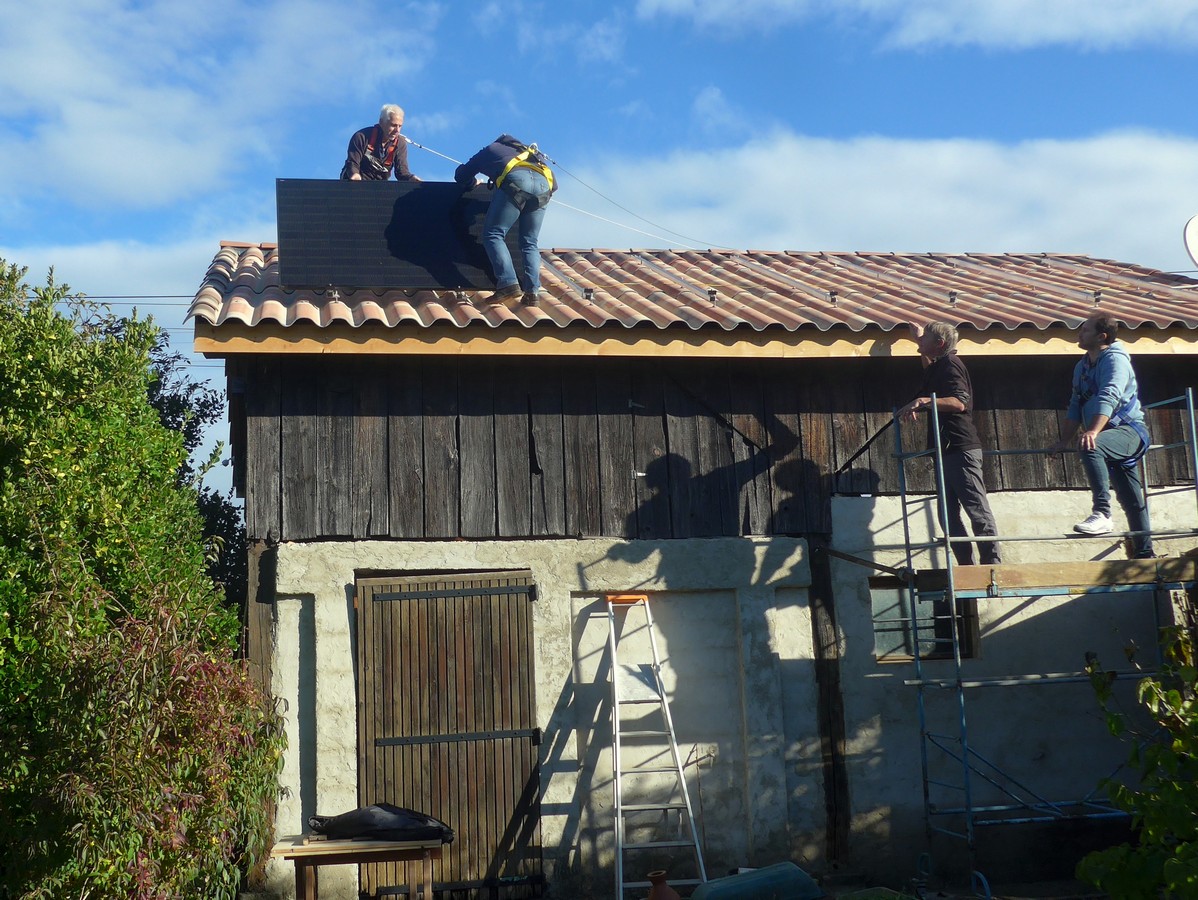

Photos de la mise en place des modules à Pertuis le 8 novembre 2025
