Le chantier du Puy Sainte Réparade (13610) pour la pose des modules photovoltaïques a été réalisé le samedi 21 juin 2025 dans une chaleur torride. Le chantier avait été très bien préparé avec les crochets et les rails en place sur les toits, ainsi que l’onduleur et les coffrets dans la buanderie, et les câbles tirés entre les deux.

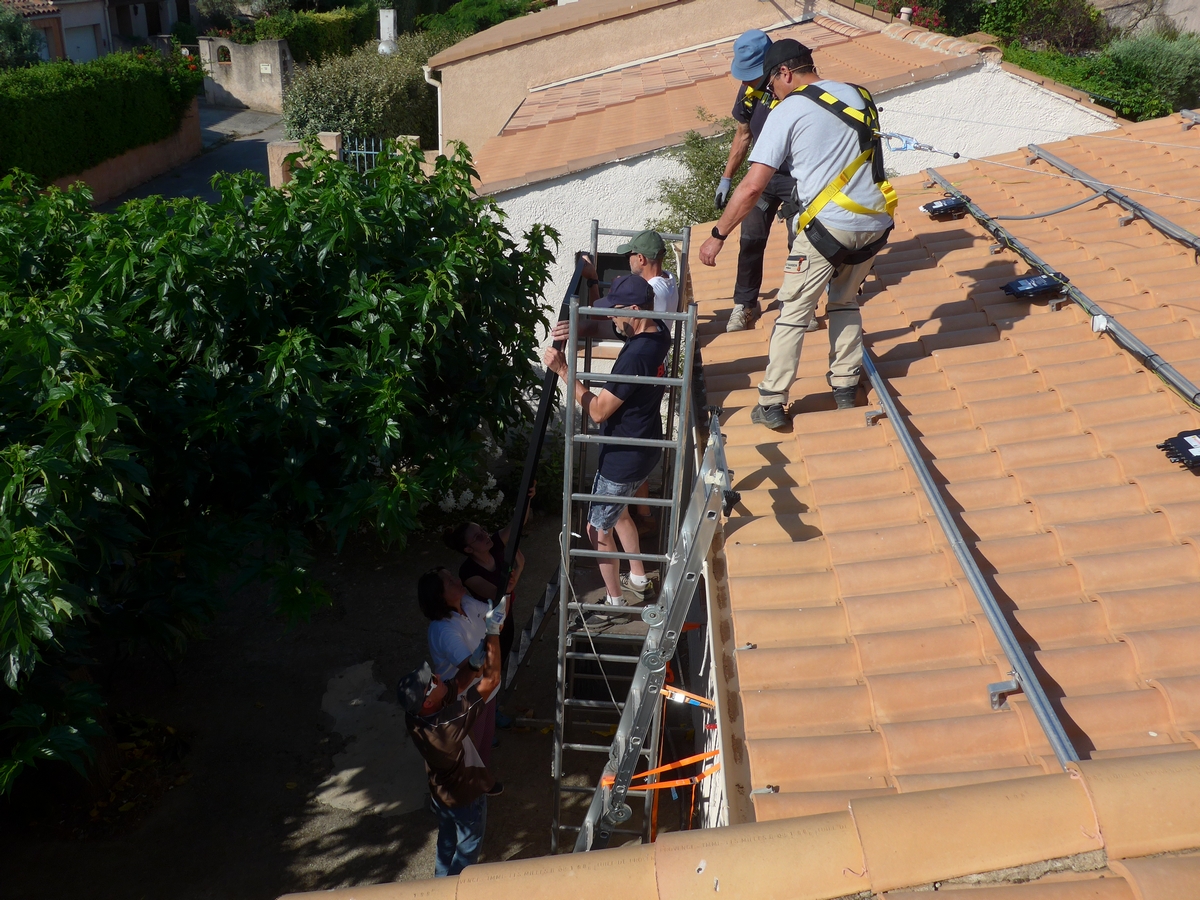

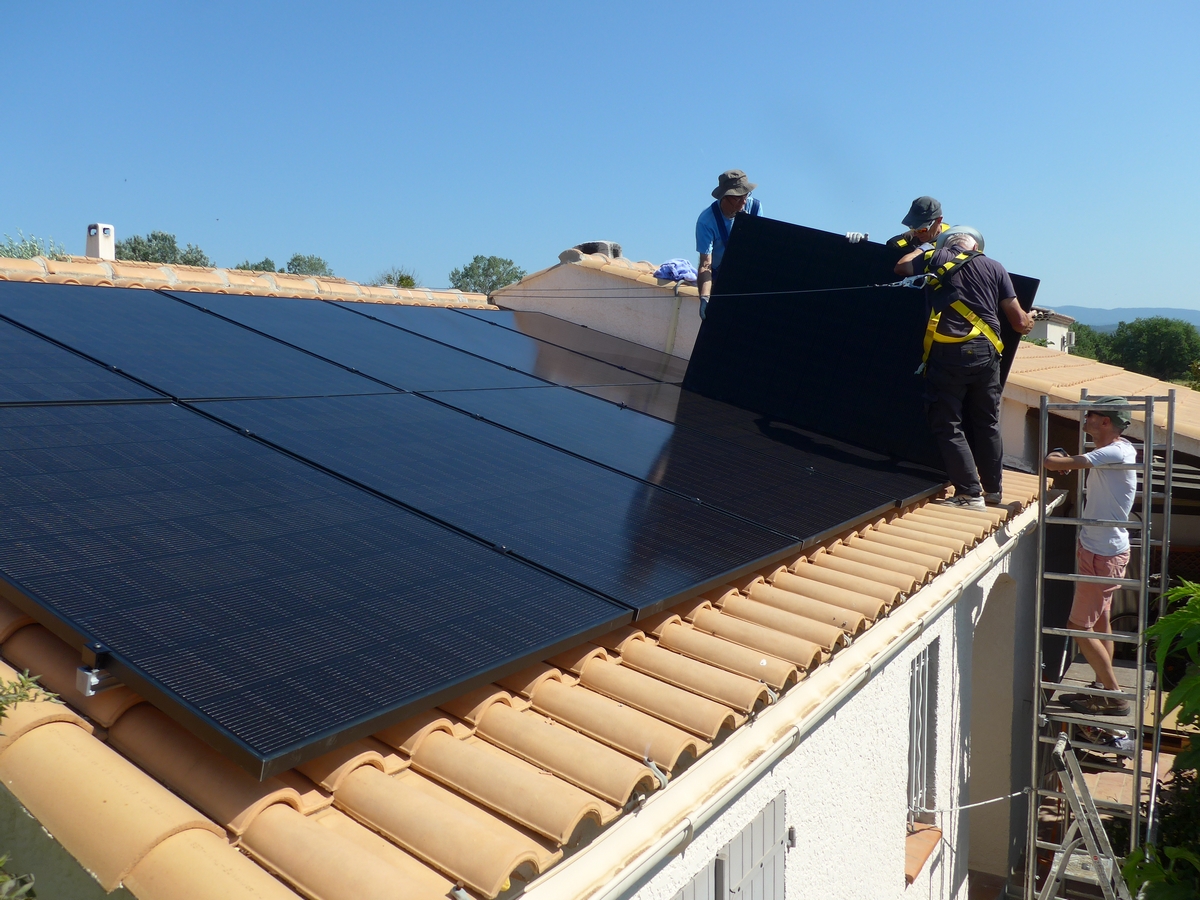

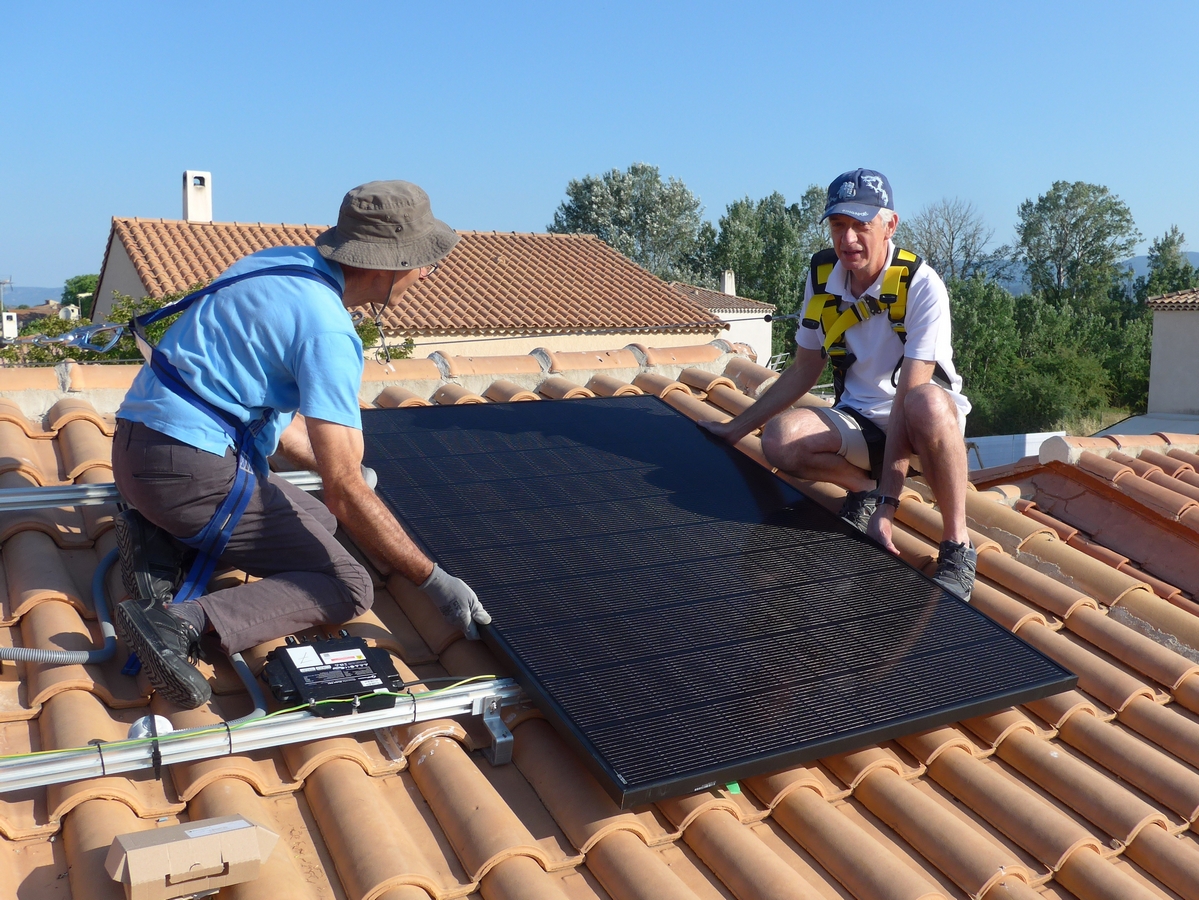

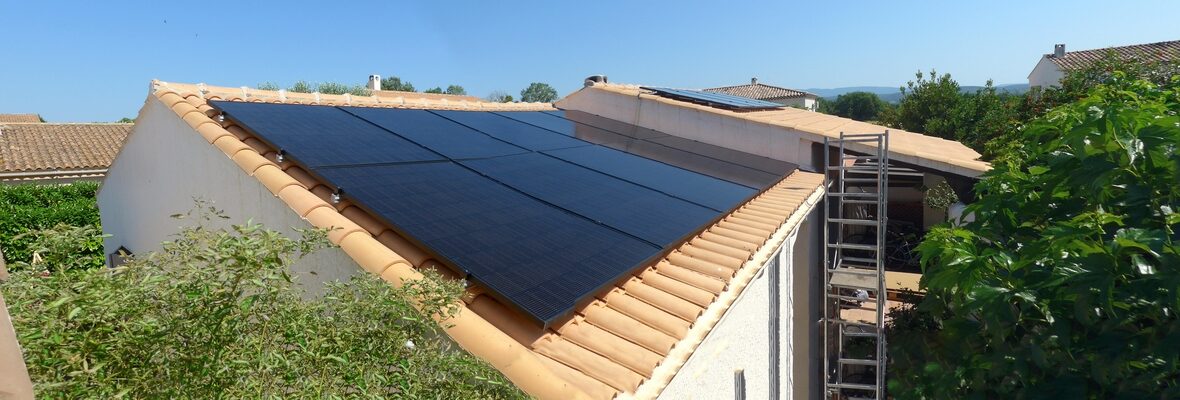

La mise en place des panneaux s’est faite sur les deux toits en moins de 3 heures. Le passage vers le toit en étage devait se faire en passant par le toit inférieur, mais un échafaudage facilitait la montée sur le toit inférieur. 4 adhérents de l’association équipés de harnais et de stop-chuttes assuraint la pose sur les toits et 4 autres pasaient les modules dans l’échafaudage.
La mise en service des micro-onduleurs AP System DS3 a été faite dans la foulée, après raccordement sur le TGBT, et l’installation a commencé à produire le jour même.
Installation photovoltaïque

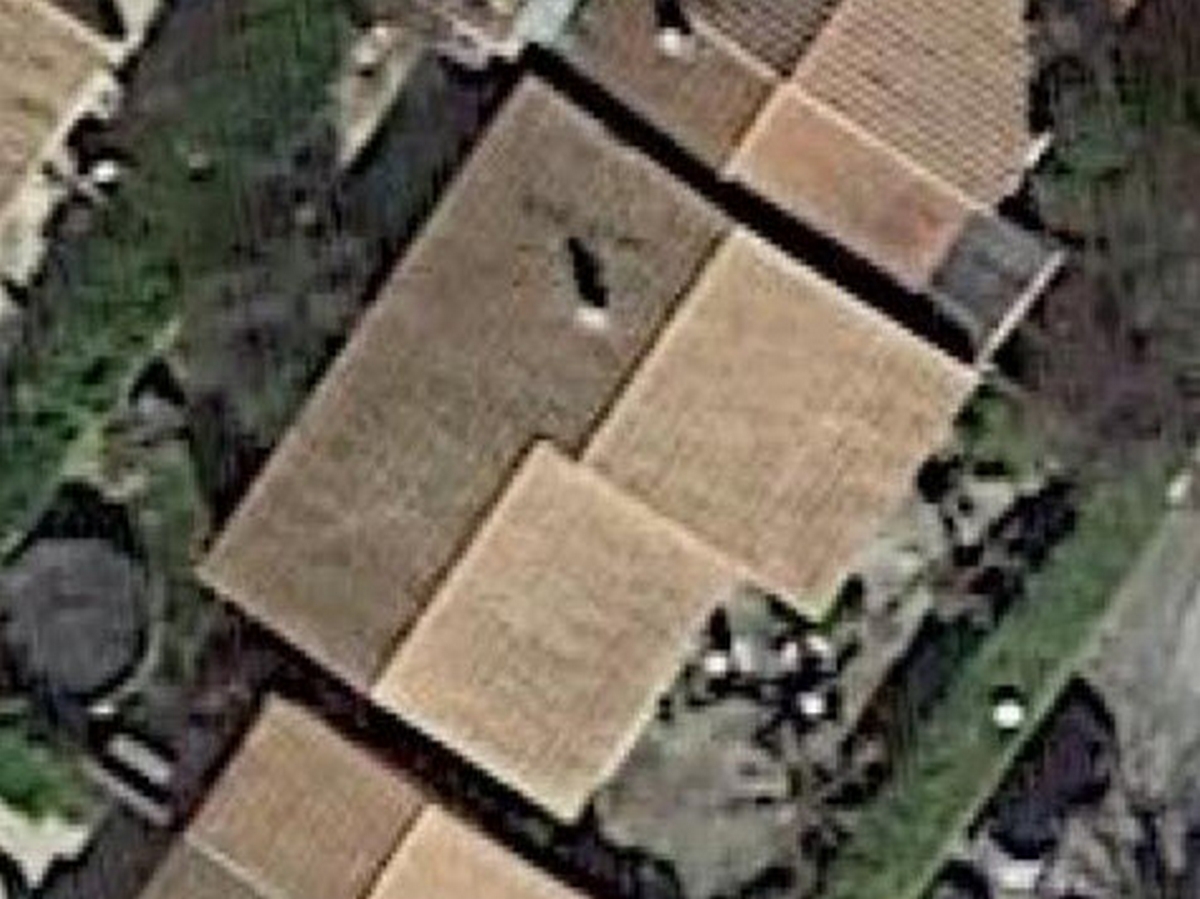

- Dimensions des toits : Toit supérieur 5,8 x 5,8 m et toit inférieur 6,3 x 4,8 m

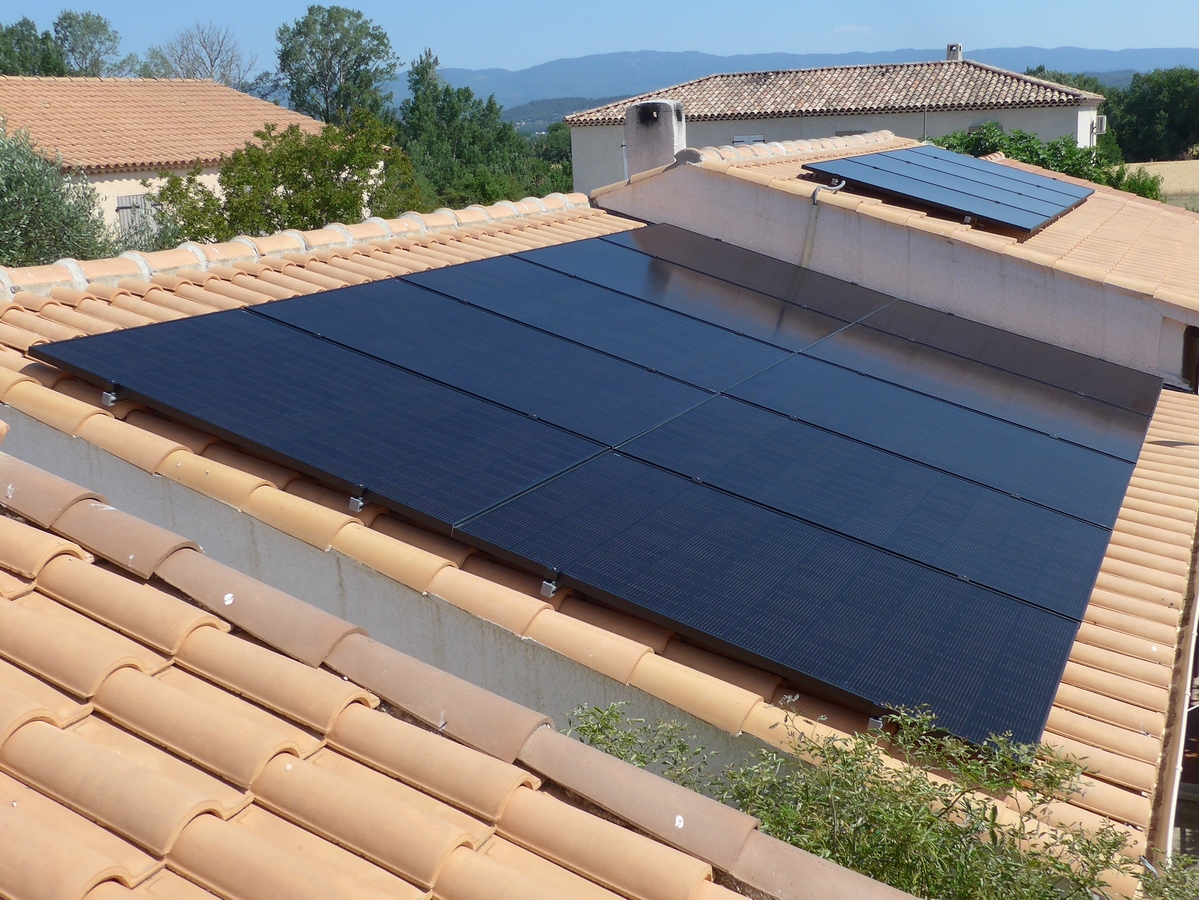

- Dimensions du champ PV : 5,4 x 1,8 m et 5,4 x 4,4 m
- Orientation : 56° Est
- Inclinaison : 17° ( 30% )
- Modules PV : 14 modules Voltec (France) VSMP de 500 Wc (total : 7000 Wc)

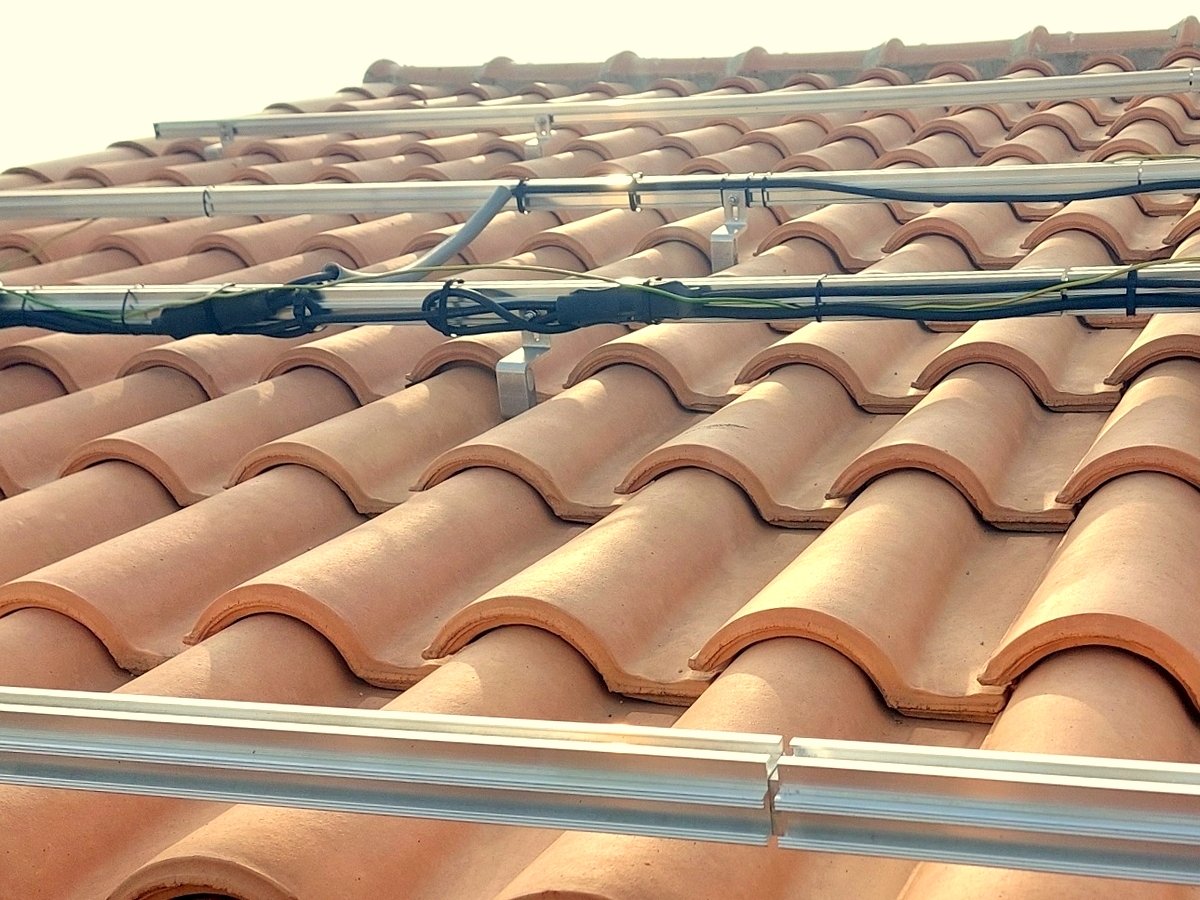

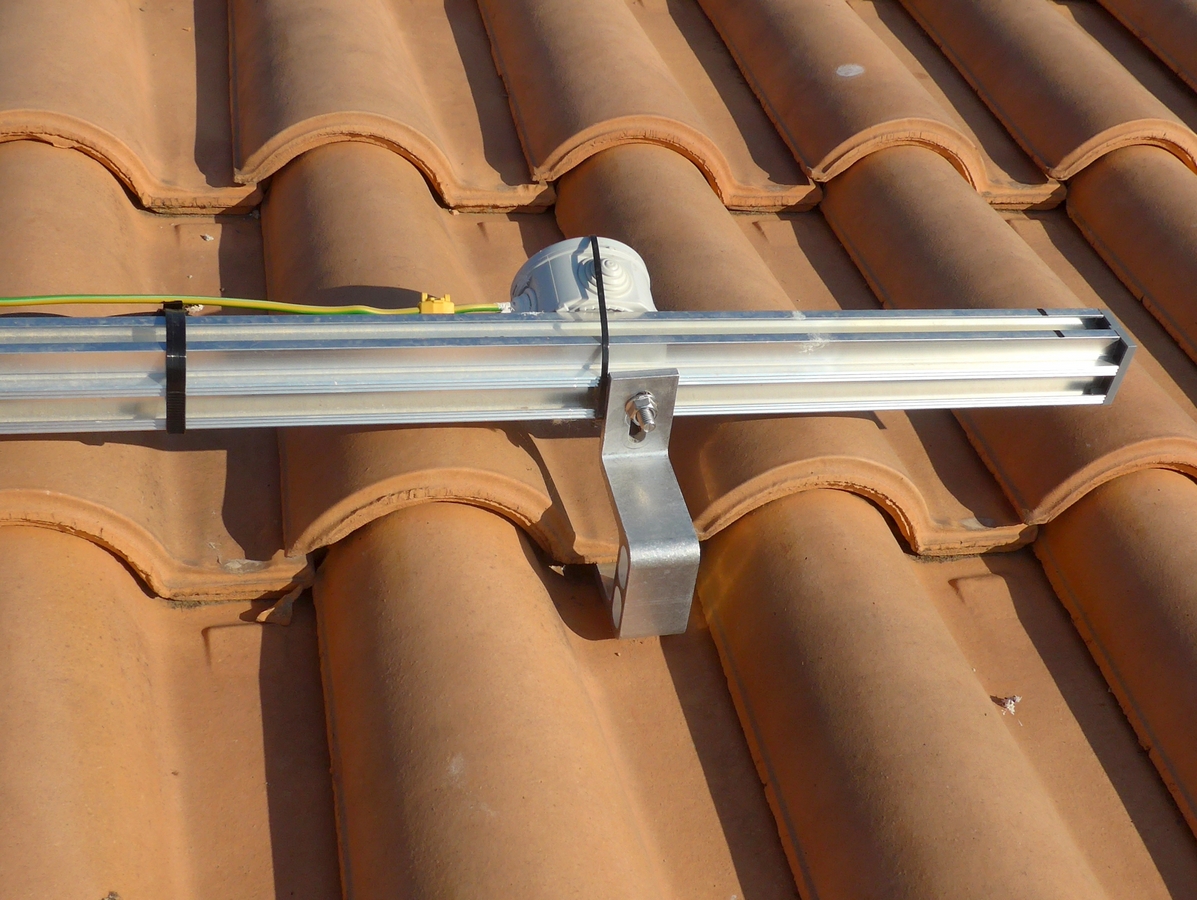

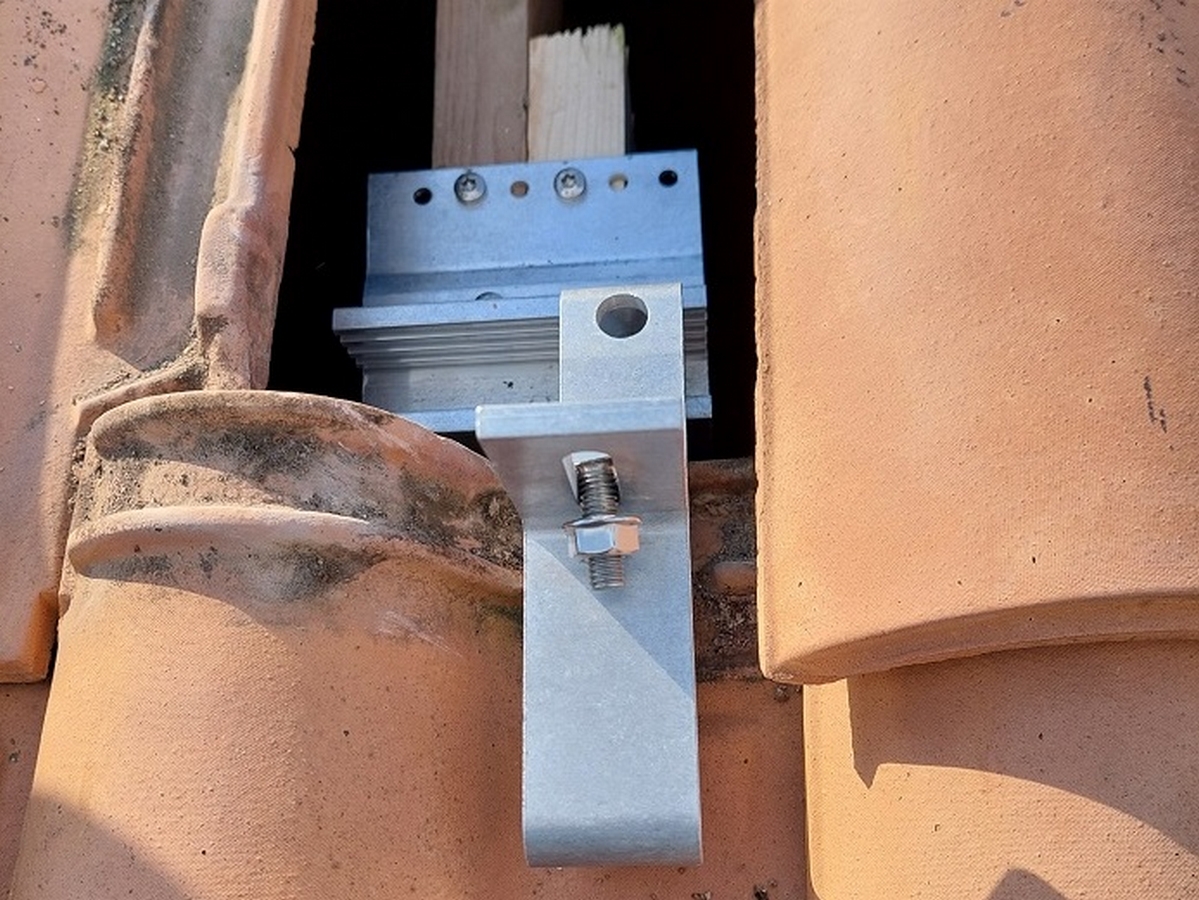

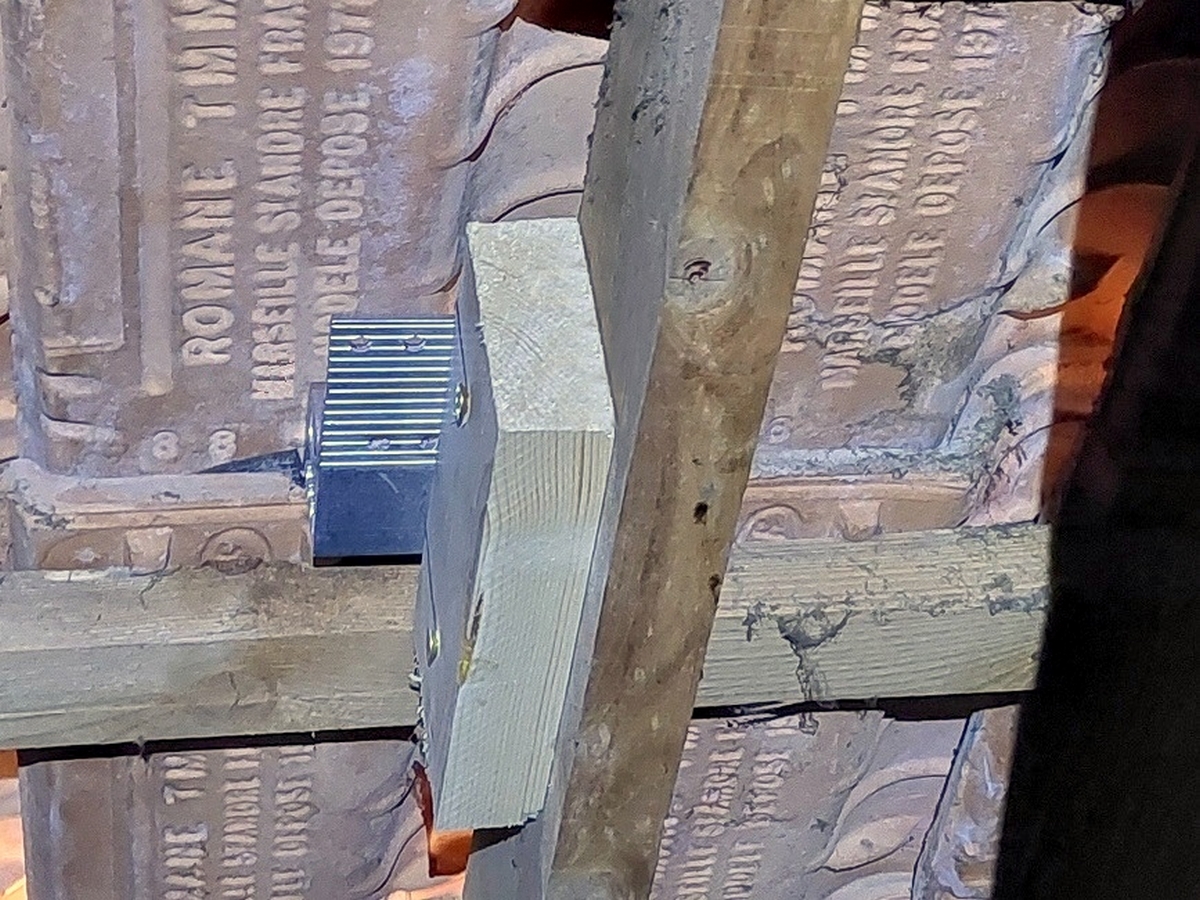

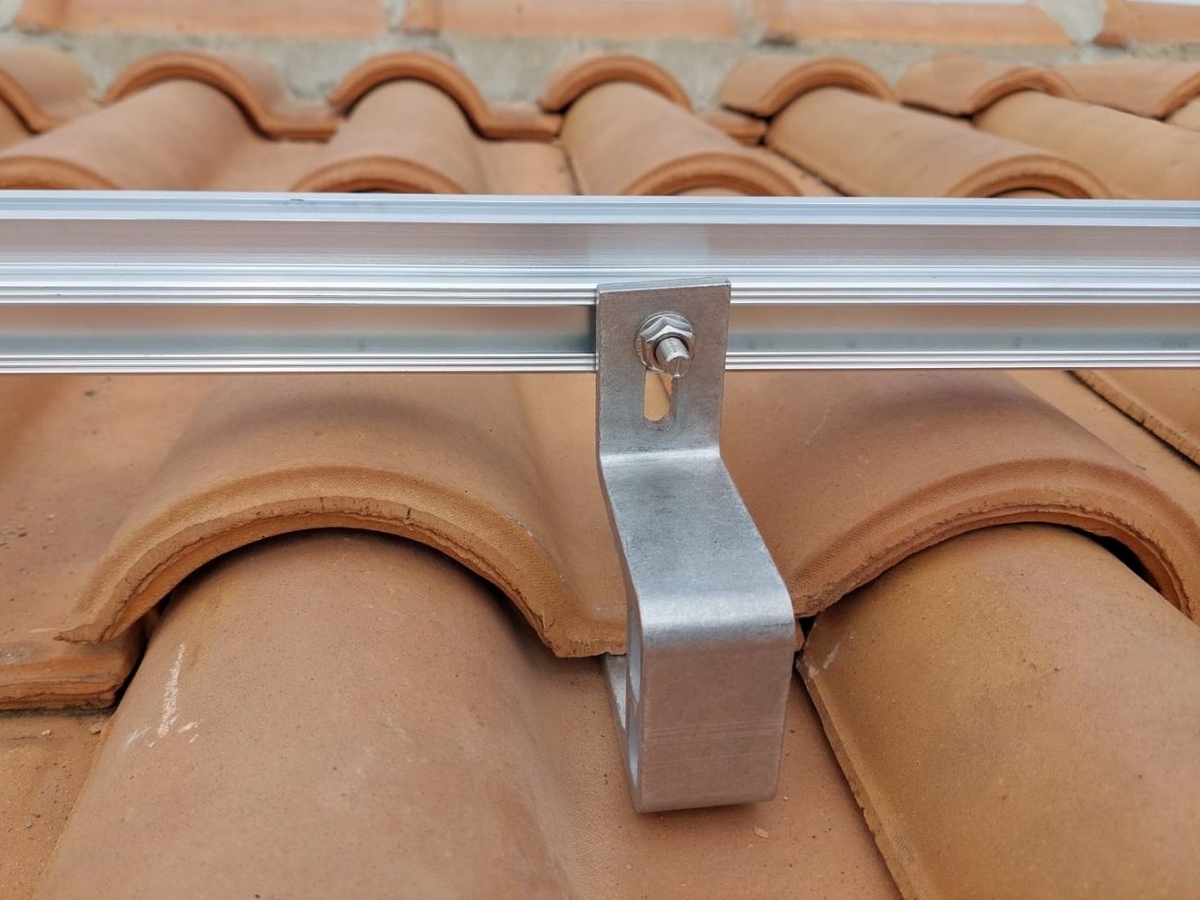

- Support des modules : Rails Renusol VS+ sur crochets RH1 fixés sur les fermettes en doubles rangées, avec renfort par des tronçons de chevrons.
- Disposition : En portrait, 1 lignes de 4 et 2 lignes de 5 modules (1L4C + 2L5C)

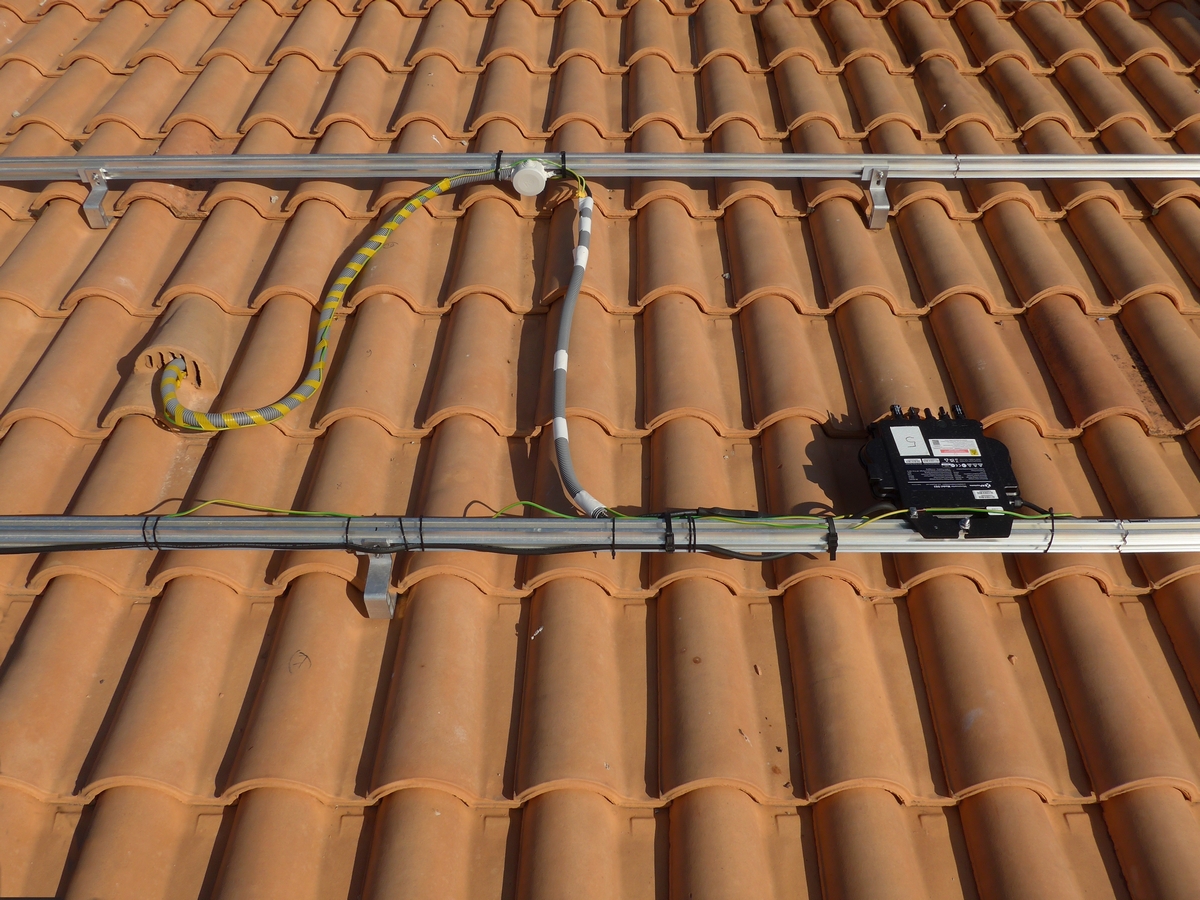

- Micro-onduleurs : 7 AP System DS3 en monophasé
- Branchement AC : 2 chaînes de 7 micro-onduleurs avec câbles de 3×6 mm²

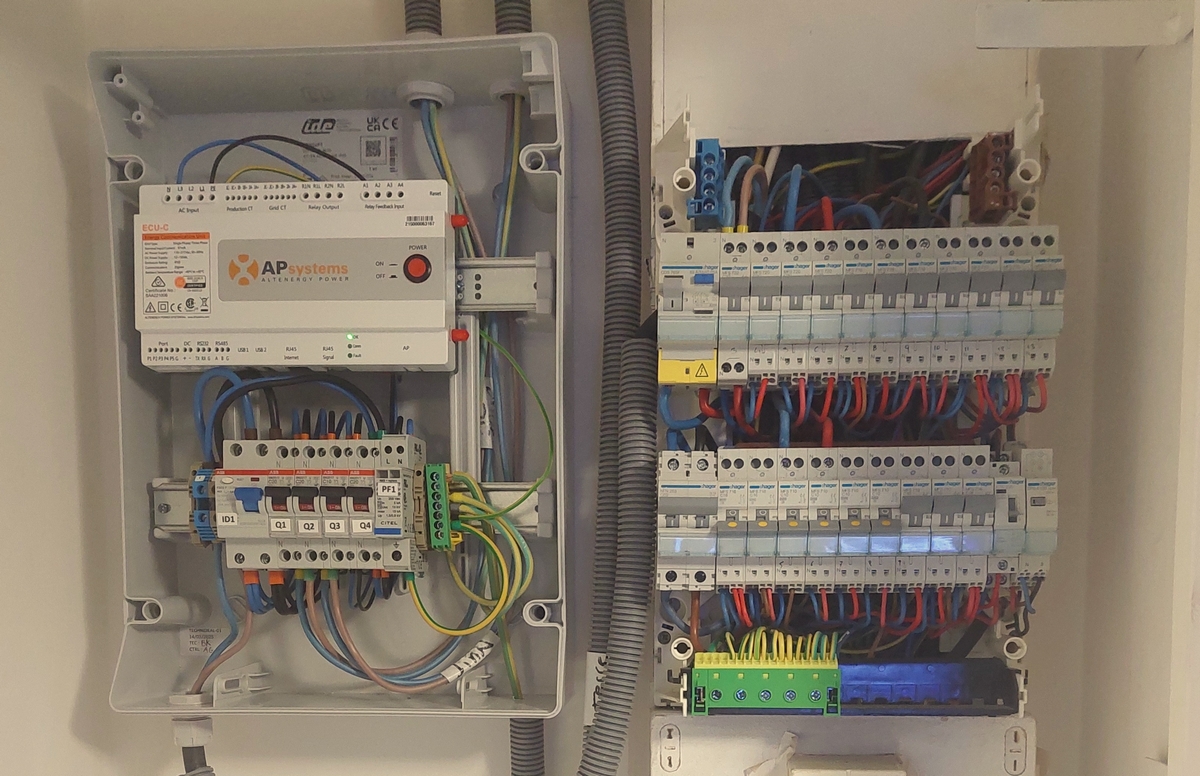

- Coffrets : AC avec parafoudres et disjoncteur différentiel 30 mA
- Passerelle de communication : Ecu-C monophasée

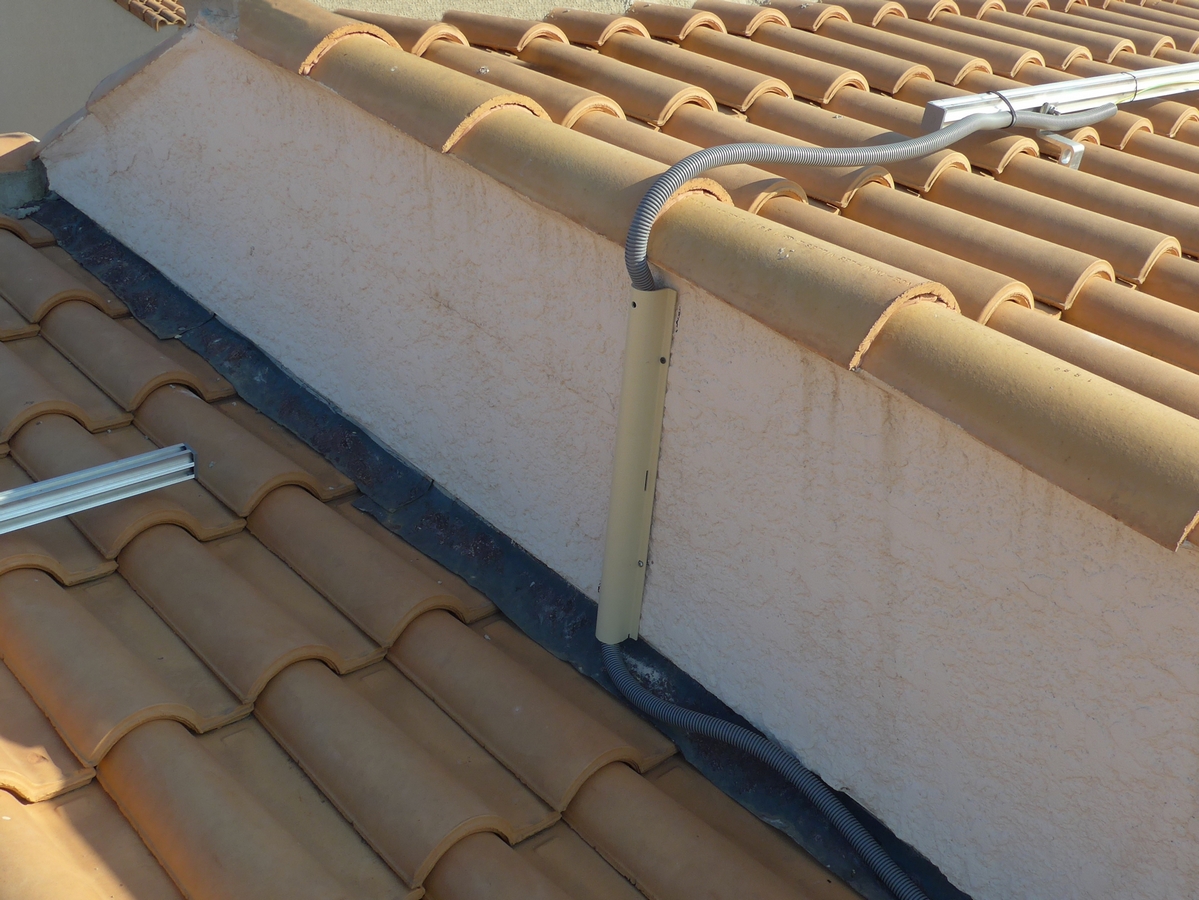

- Câbles : AC 3 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Autoconsommation
Photos de la mise en place des modules au Puy Sainte Réparade le 21 juin 2025
