Le chantier de Villelaure (84530) pour la pose des modules photovoltaïques a été réalisé le samedi 26 mai 2025. Le chantier avait été très bien préparé avec les crochets et les rails en place sur les toits, ainsi que l’onduleur et les coffrets dans la buanderie, et les câbles tirés entre les deux.

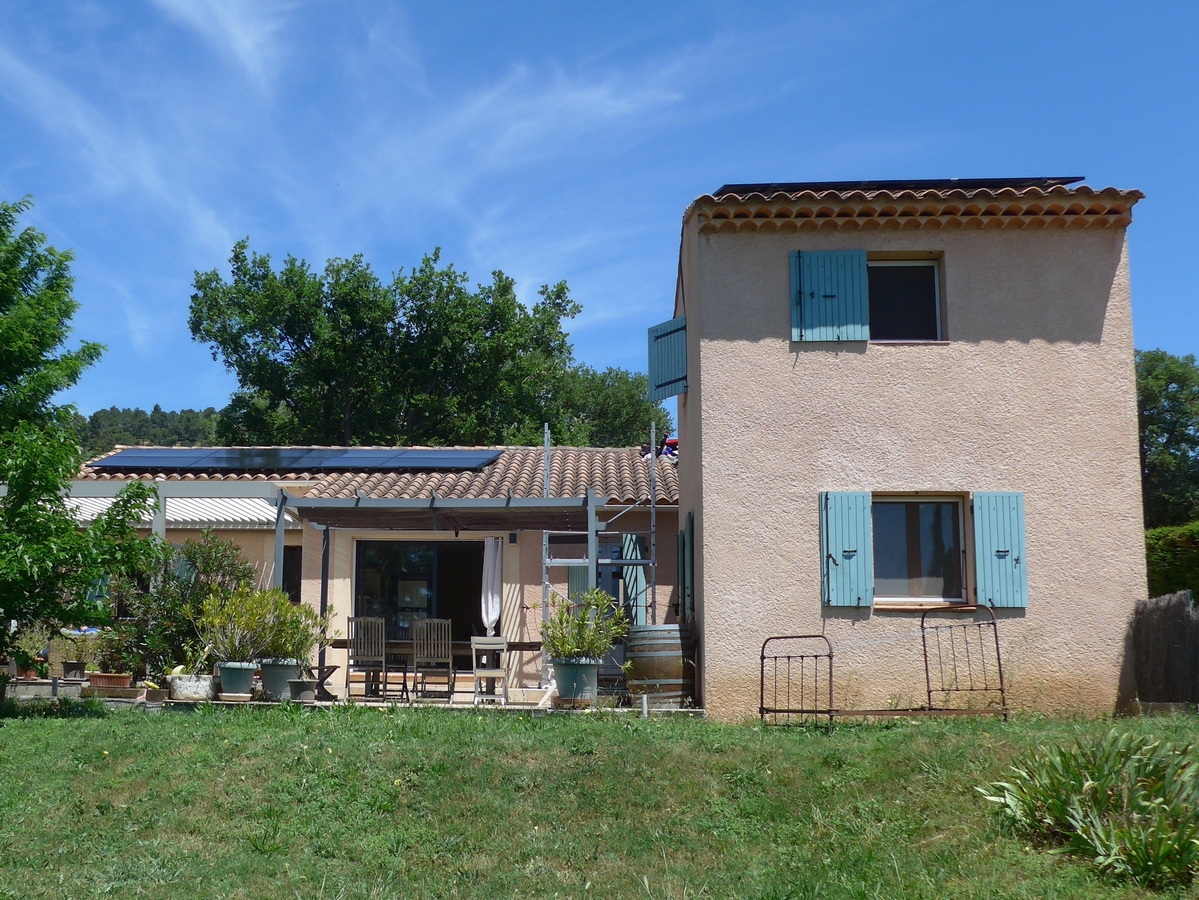

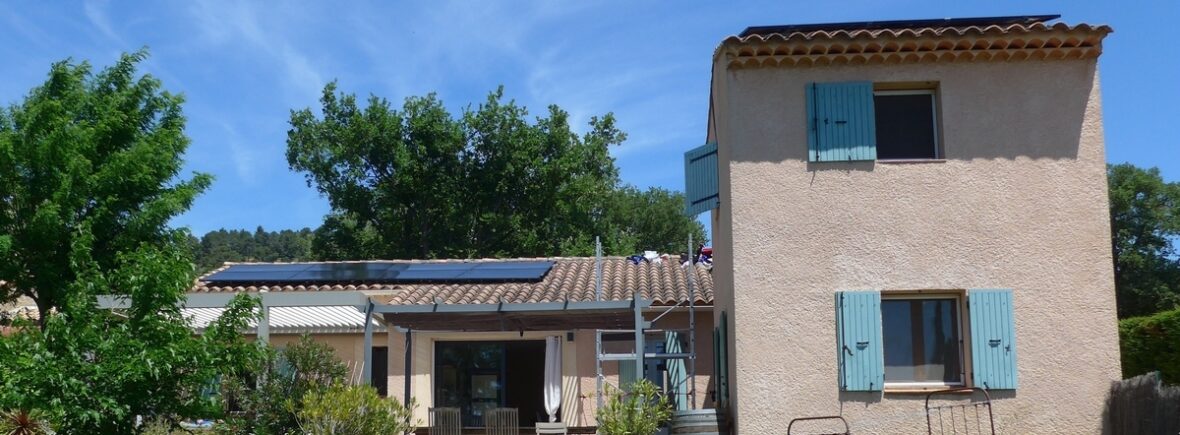

La mise en place des panneaux s’est fait sur deux toits, un en étage et l’autre au rez-de-chaussée. Le passage vers le toit en étage devait se faire en passant par le toit inférieur, mais un échafaudage facilitait la montée sur le toit inférieur. 4 adhérents de l’association ont participé à la pose des modules. La mise en service des micro-onduleurs Enphase IQ8P a été faite dans la foulée, après raccordement sur le TGBT, et l’installation a commencé à produire le jour même.
Installation photovoltaïque

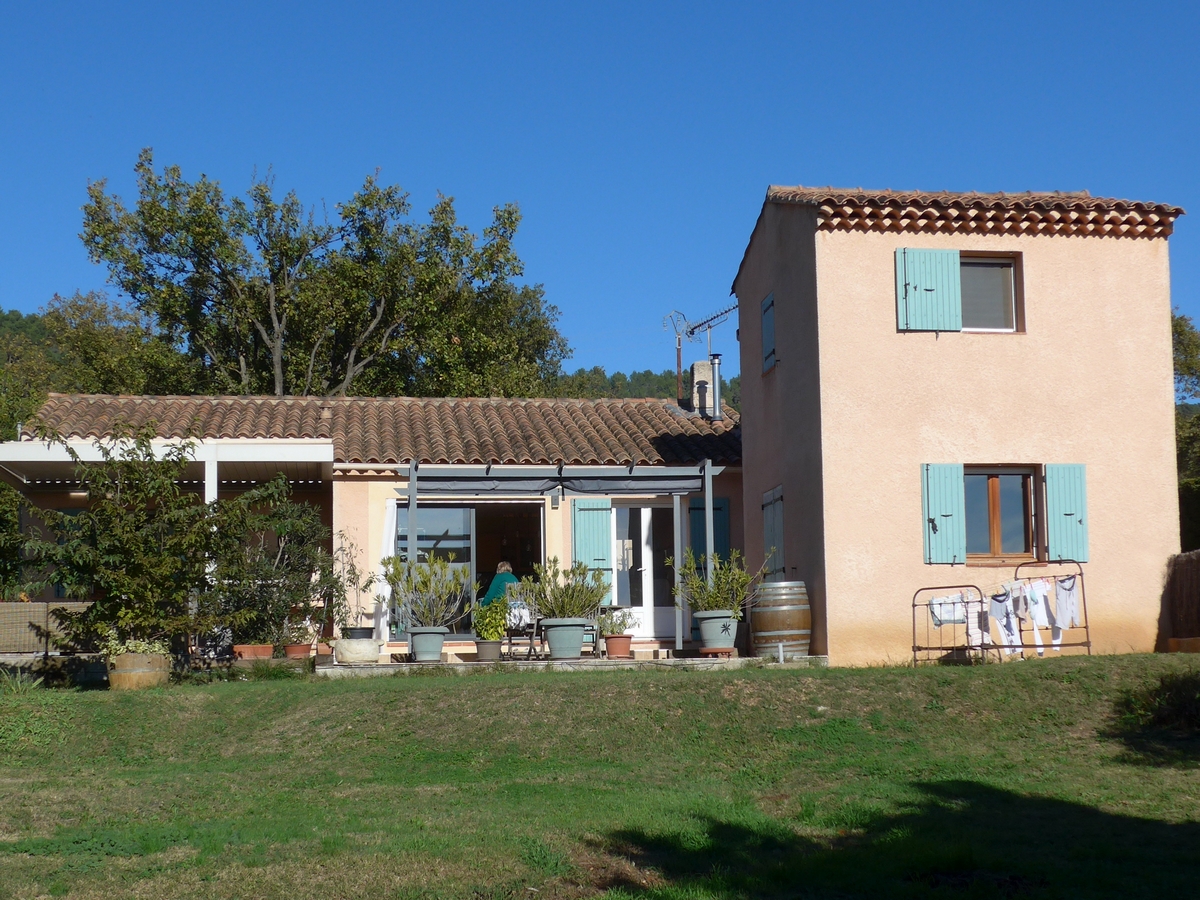

- Dimensions des toits : Toit supérieur 4,4 x 3,1 m et toit inférieur 11,4 x 3,1 m
- Dimensions du champ PV : 3,7 x 2,5 m et 7,5 x 2,5 m
- Orientation : 34° Est
- Inclinaison : 17° ( 30% )
- Modules PV : 12 modules Voltec (France) VSMP de 500 Wc (total : 6000 Wc)

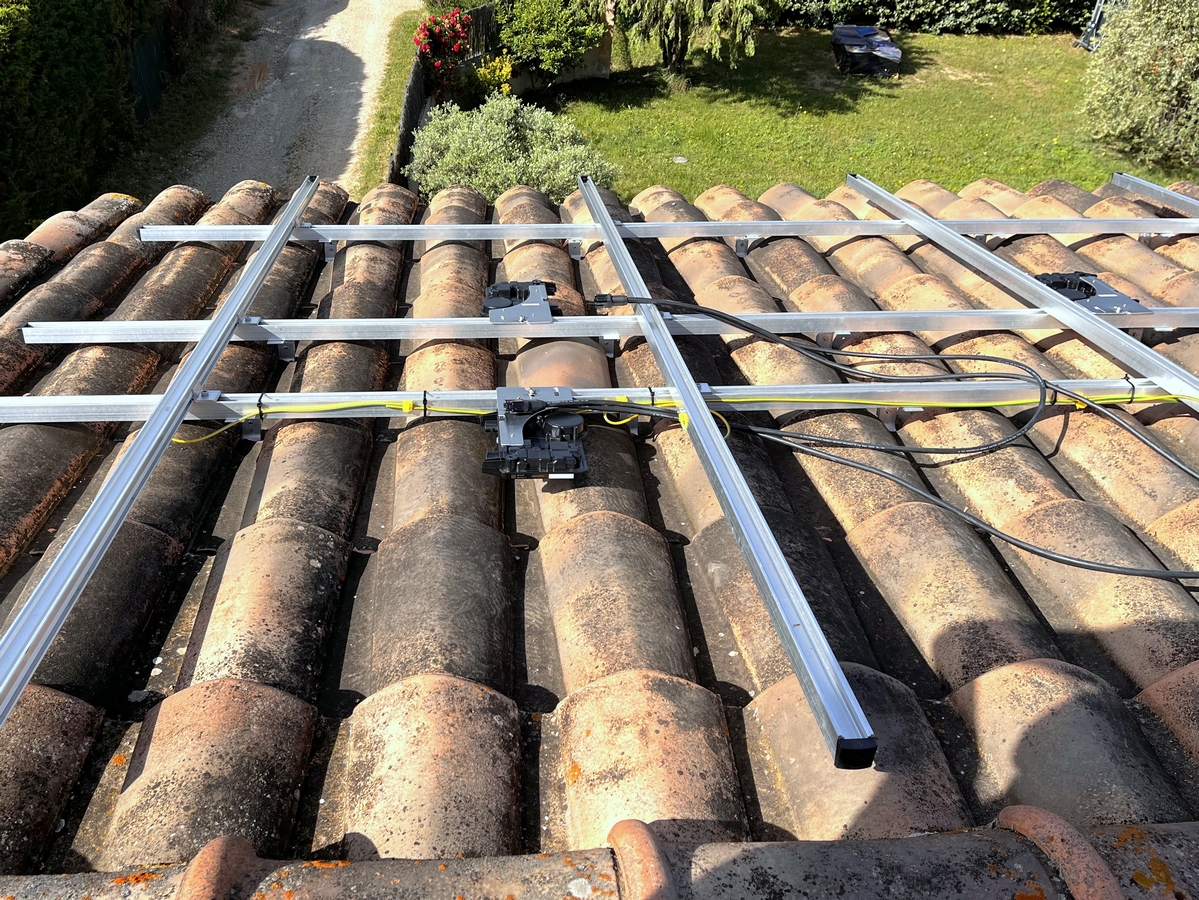

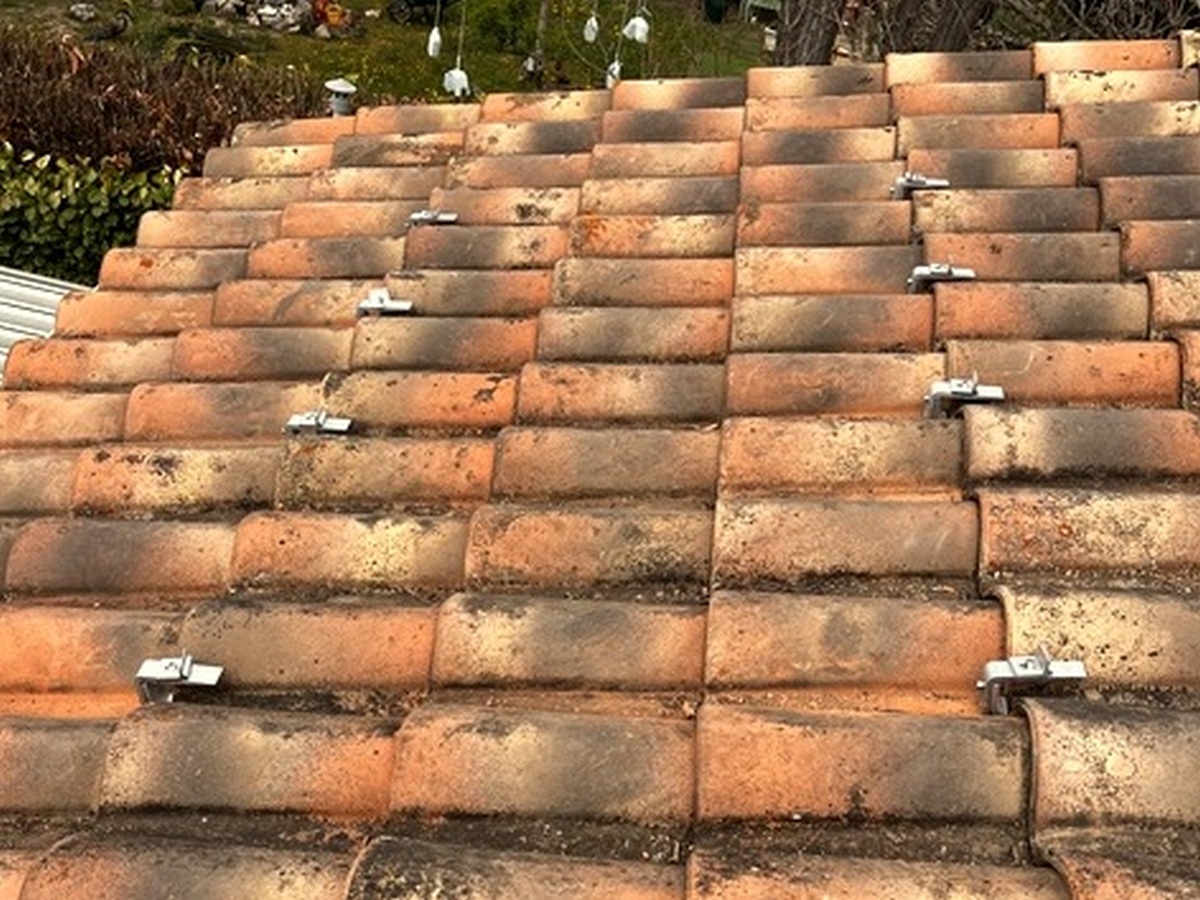

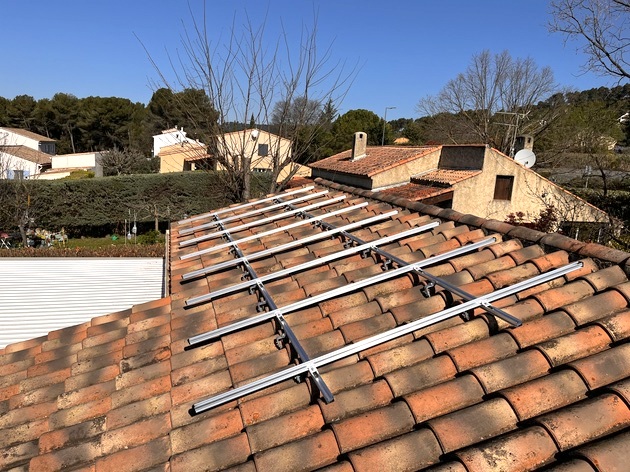

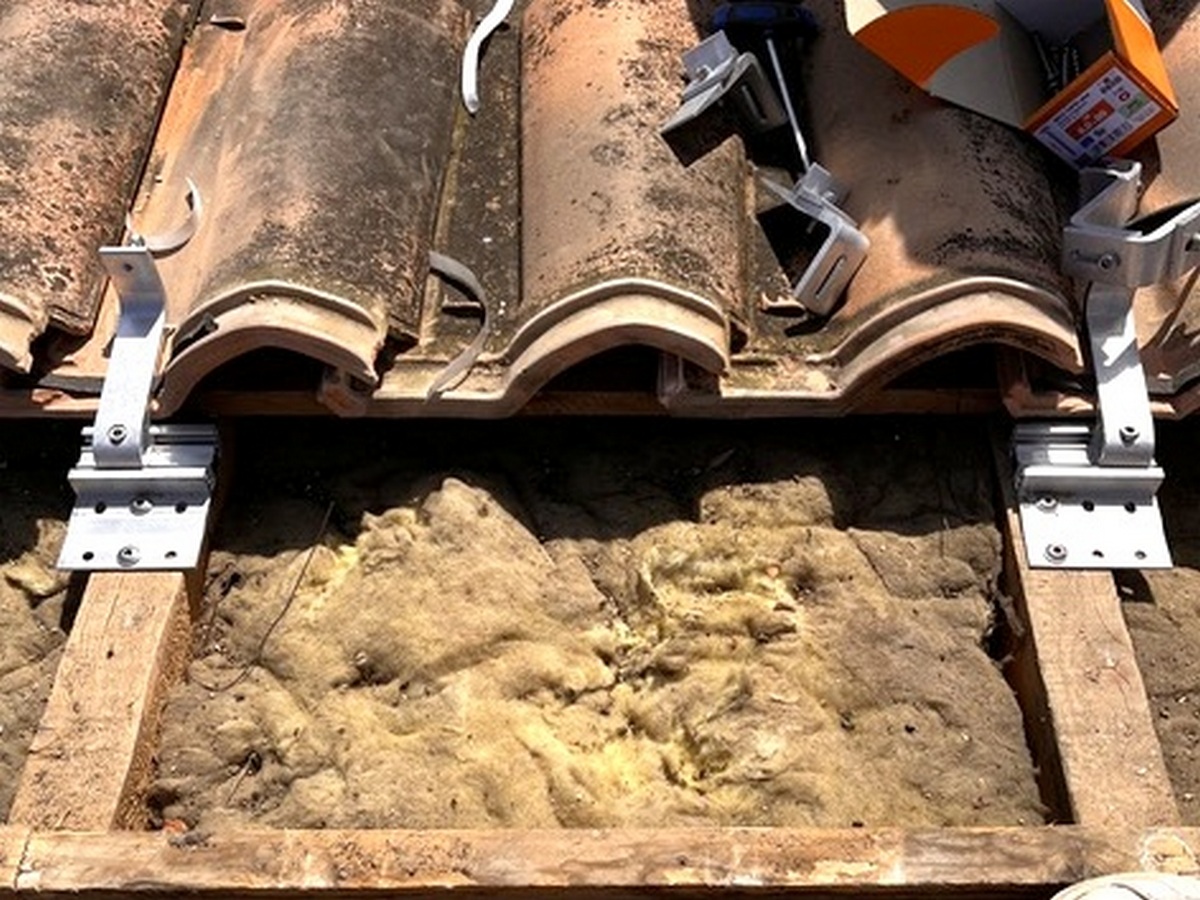

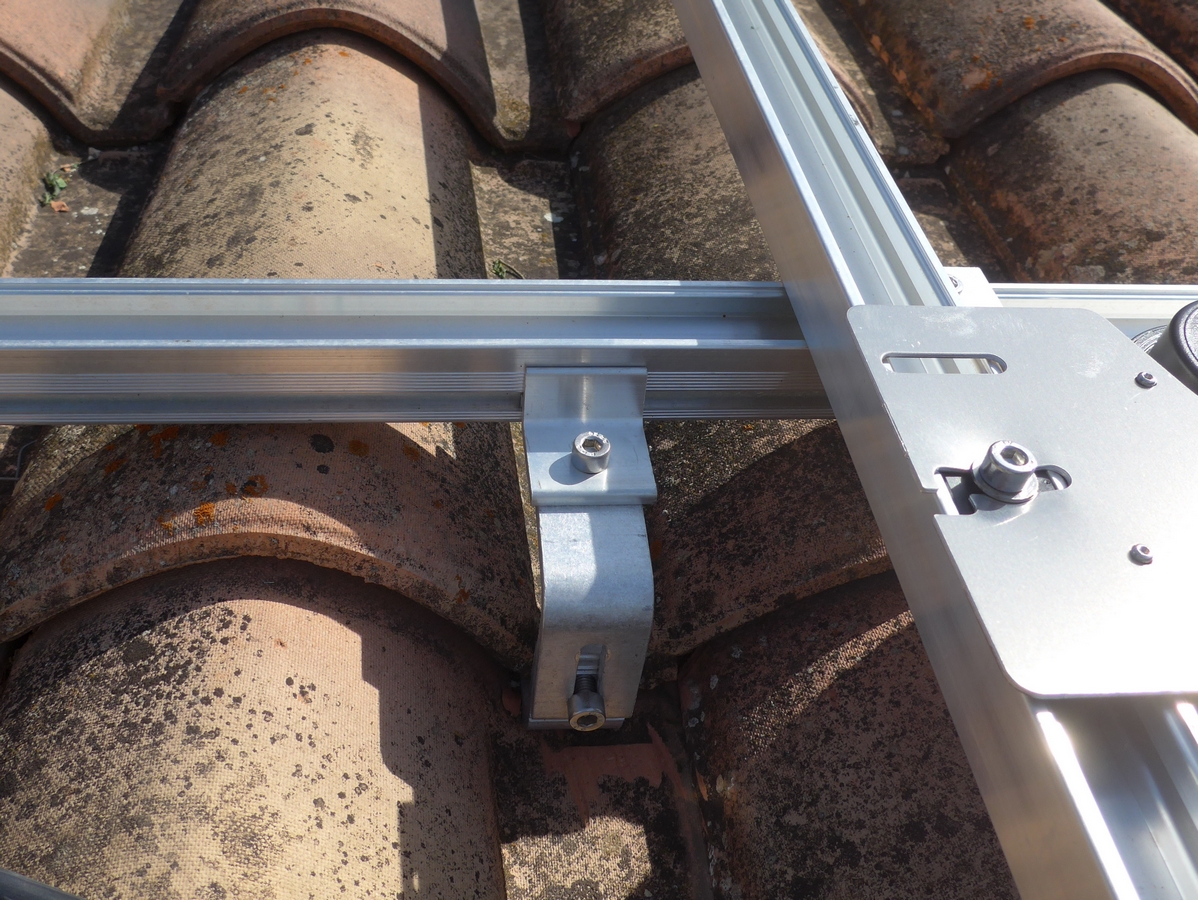

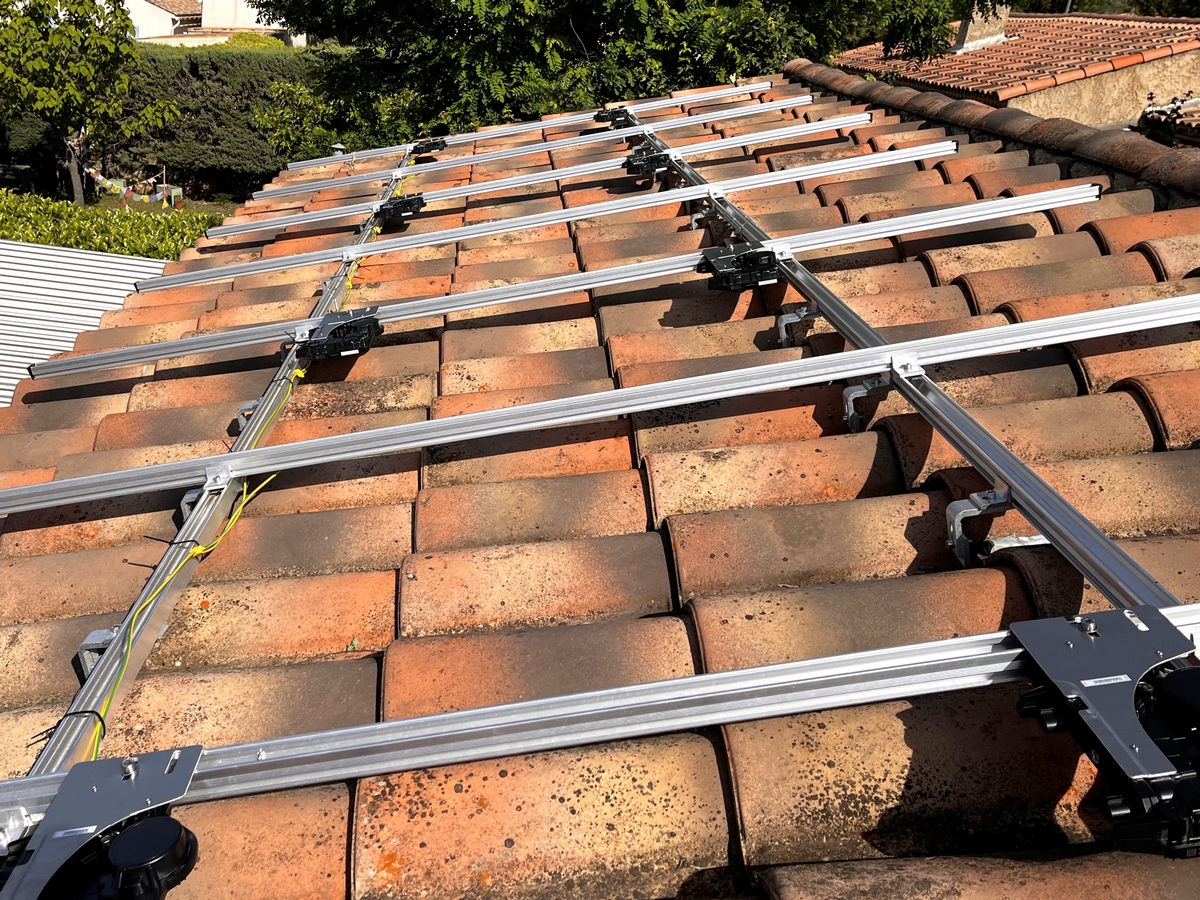

- Support des modules : Rails K2 Singlerail sur crochets 4S fixés sur les chevrons en doubles rangées

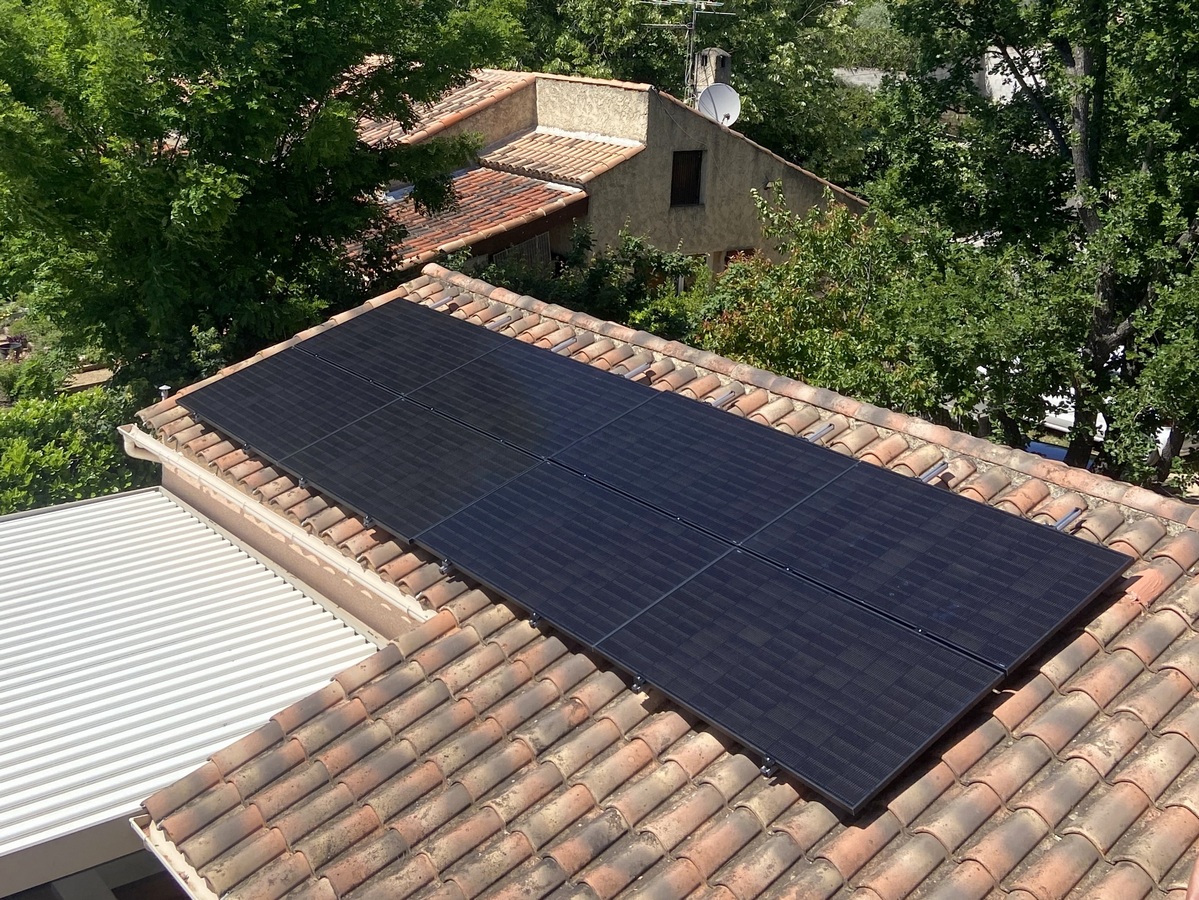

- Disposition : En paysage, 2 lignes de 4 et 2 lignes de 2 modules (2L4C + 2L2C)

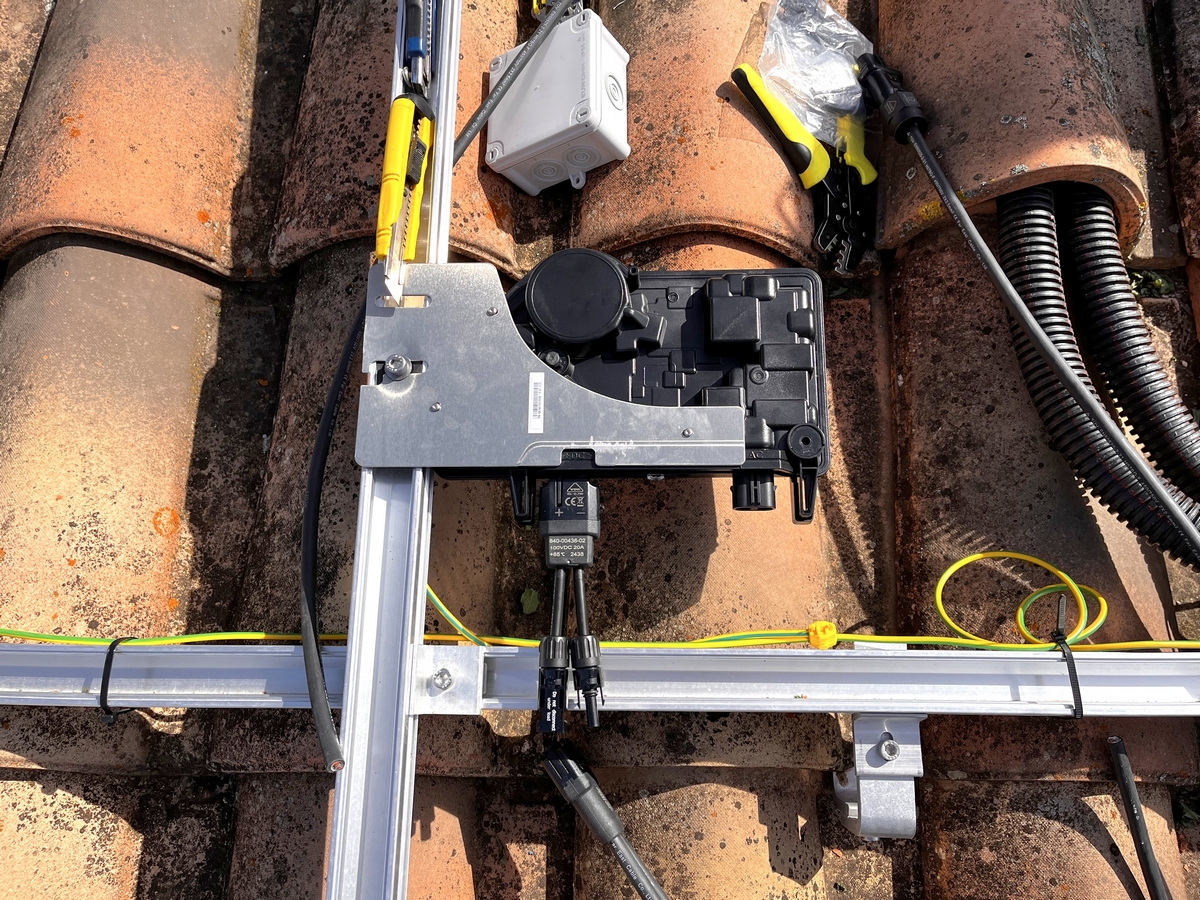

- Micro-onduleurs : Enphase IQ8P en monophasé
- Branchement AC : 2 chaînes de 6 micro-onduleurs avec câbles de 3×6 mm²

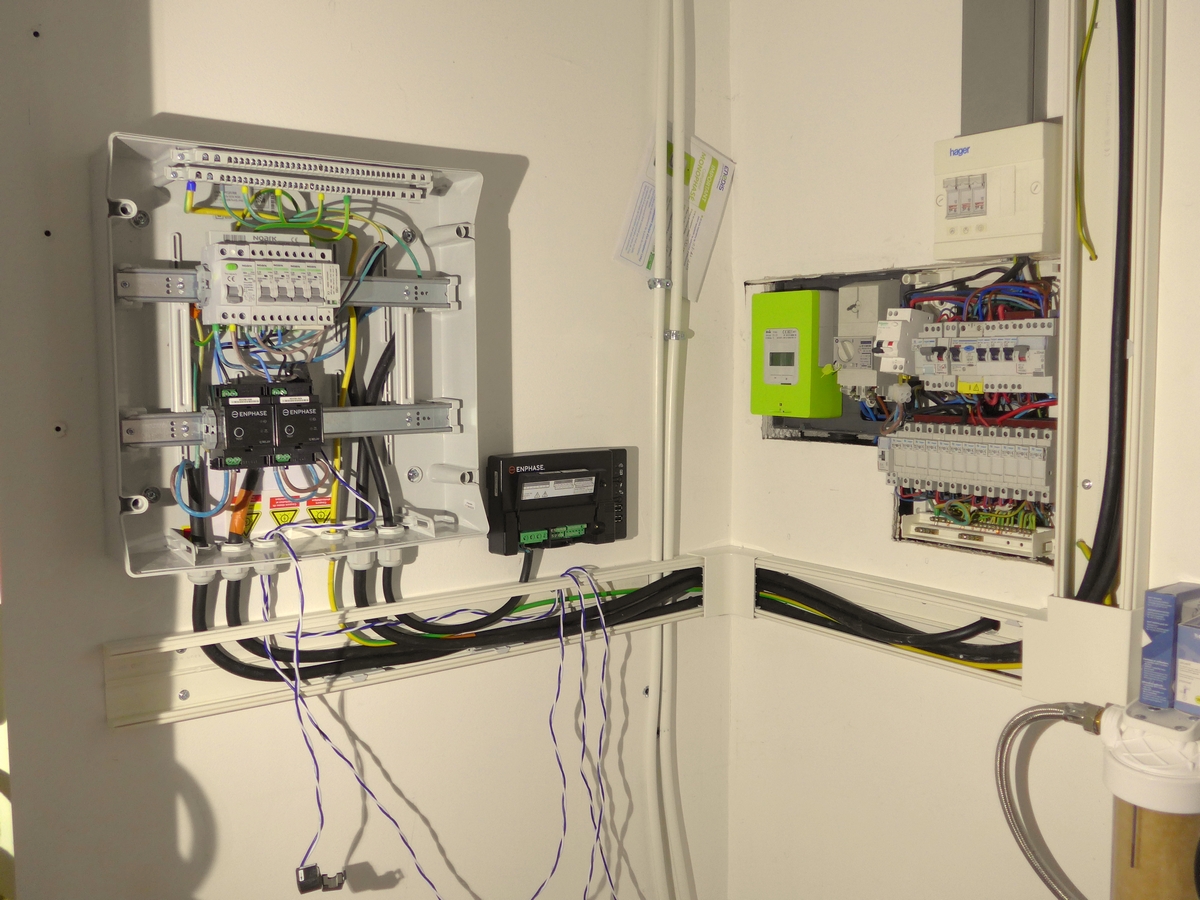

- Coffrets : AC avec parafoudres et disjoncteur différentiel 30 mA
- Passerelle de communication : En voy S monophasée

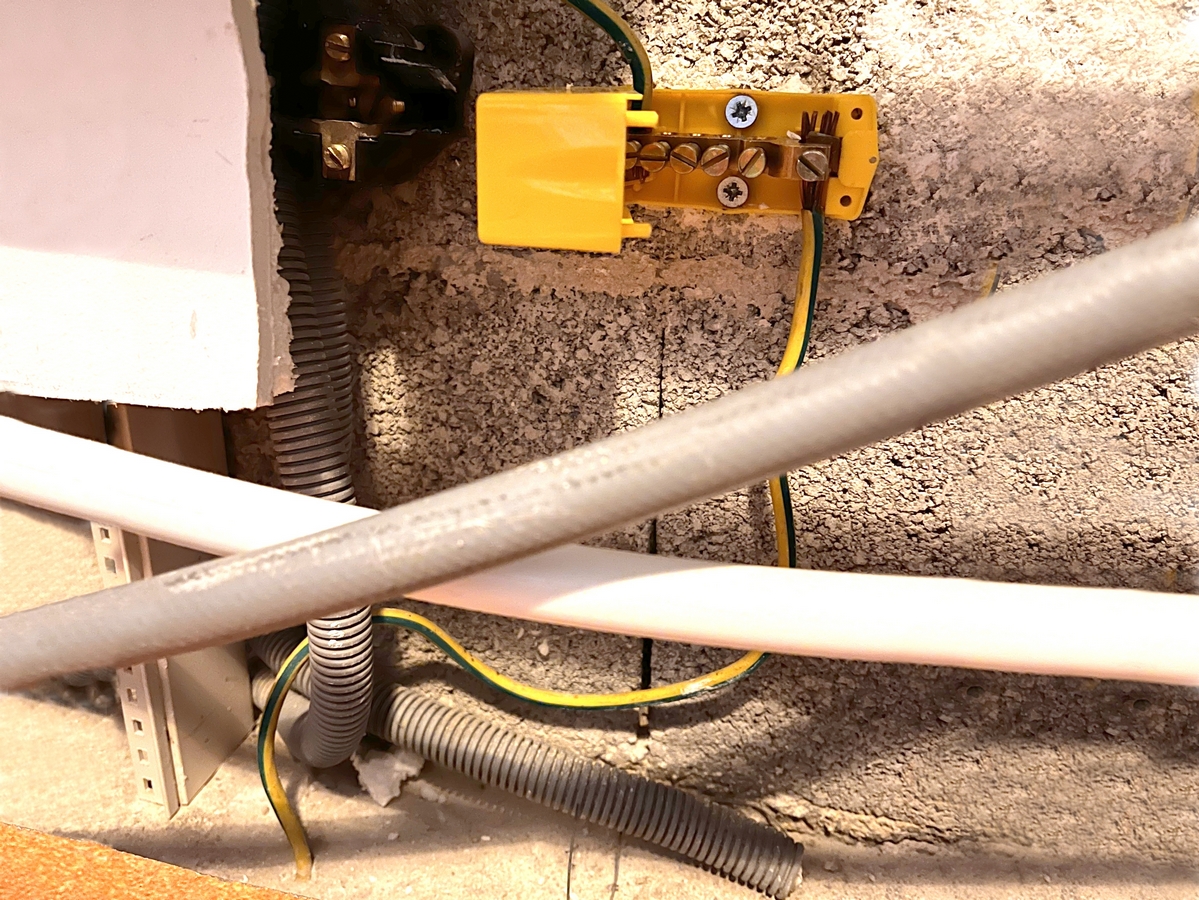

- Câbles : AC 3 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Autoconsommation

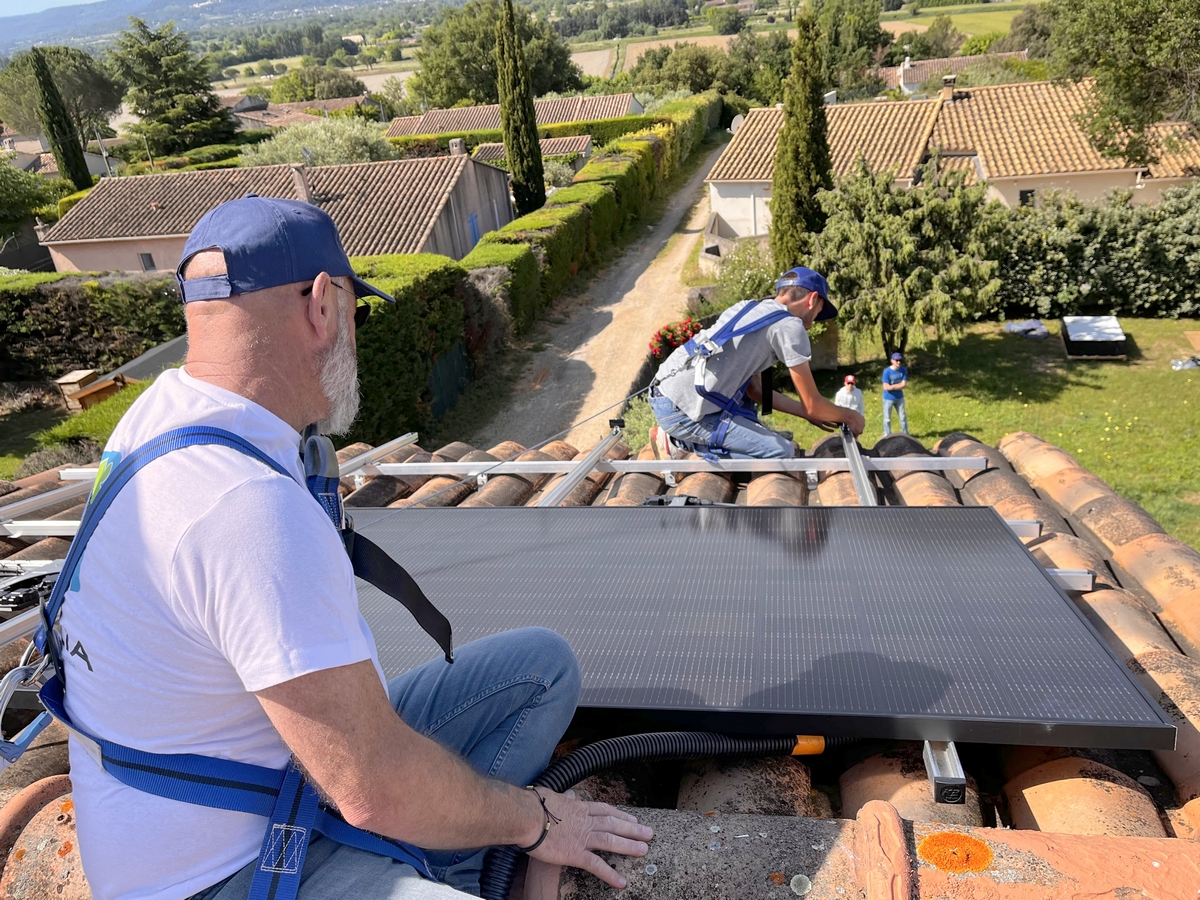

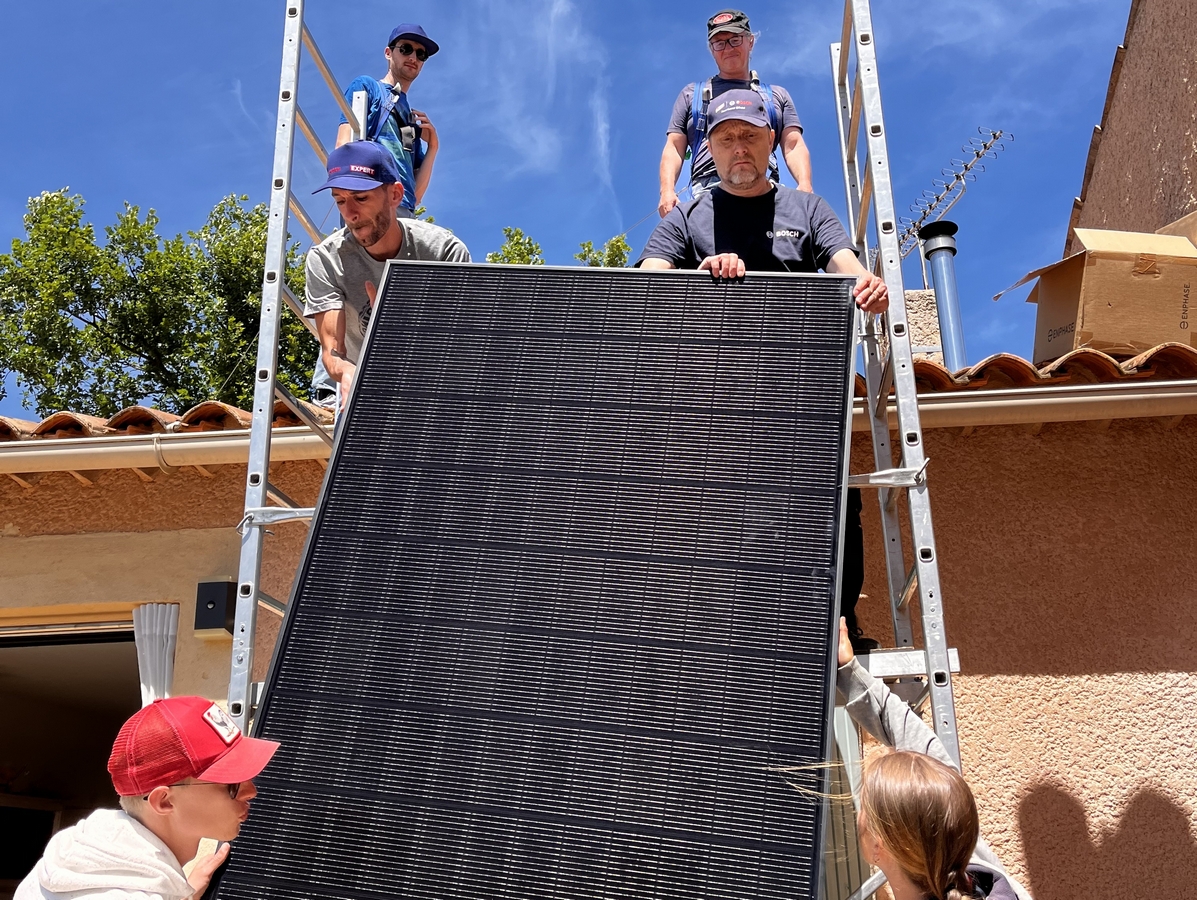

Photos de la mise en place des modules à Villelaure le 24 mai 2025
