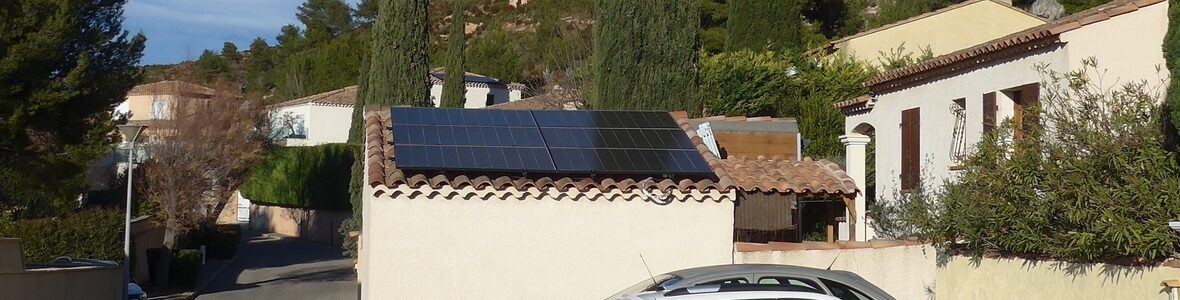

La réalisation du chantier à Vitrolles (13127) s’est étalée de décembre 2024 à janvier 2025.

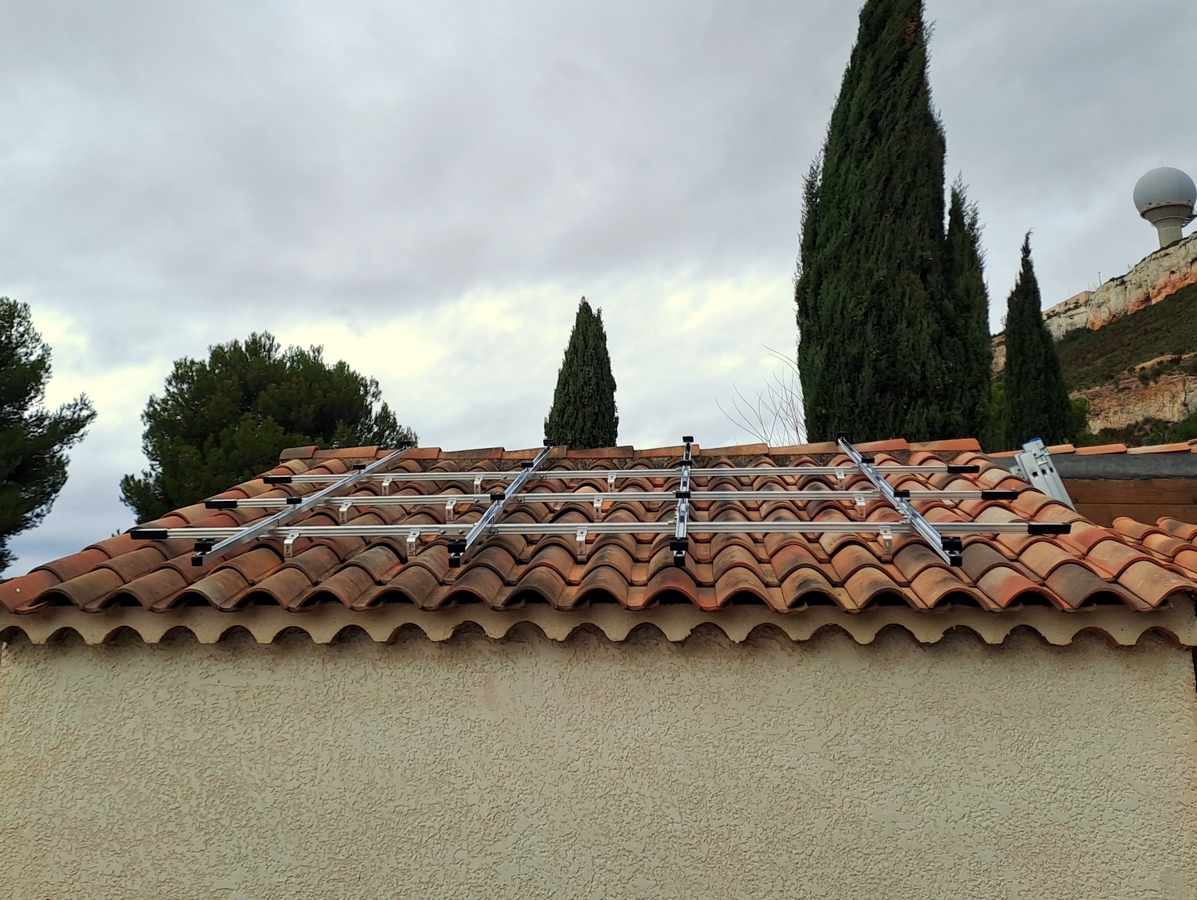

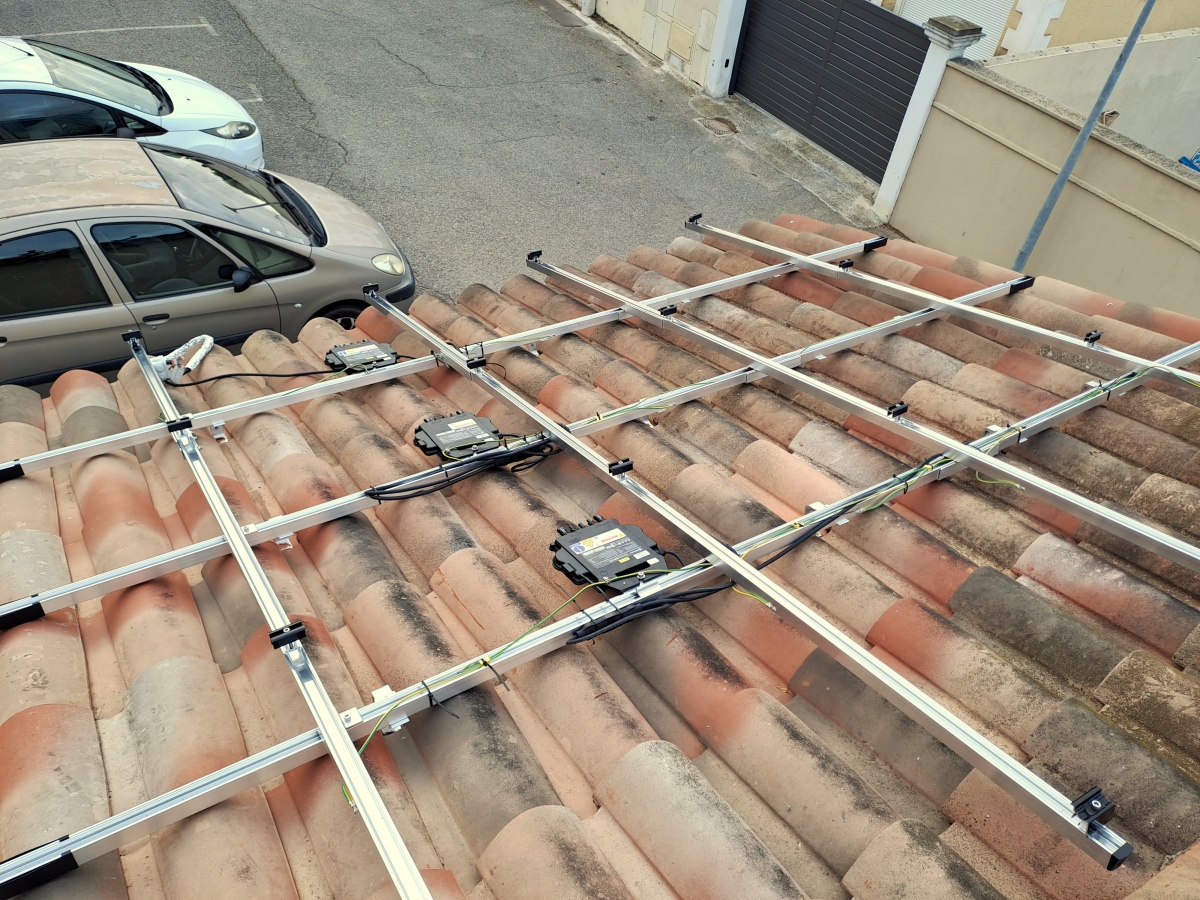

La surface du toit ne permettait de placer que 6 modules Voltec 455, et non des Voltec 500, trop grand pour la surface disponible. La puissance de l’installation n’est que de 2730 Wc. Le faîtage étant légèrement surélevé, les modules Voltec ont été placés sur deux rangées de rails K2.

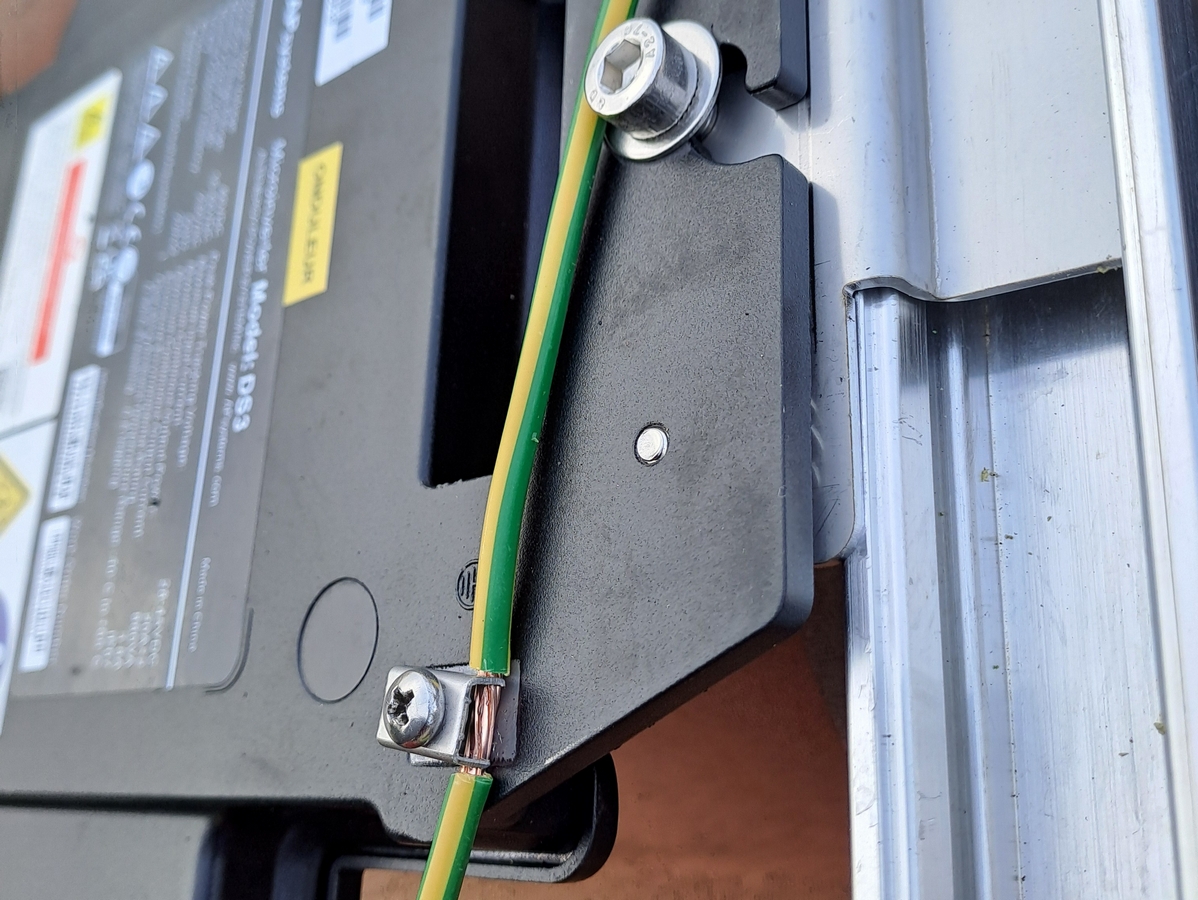

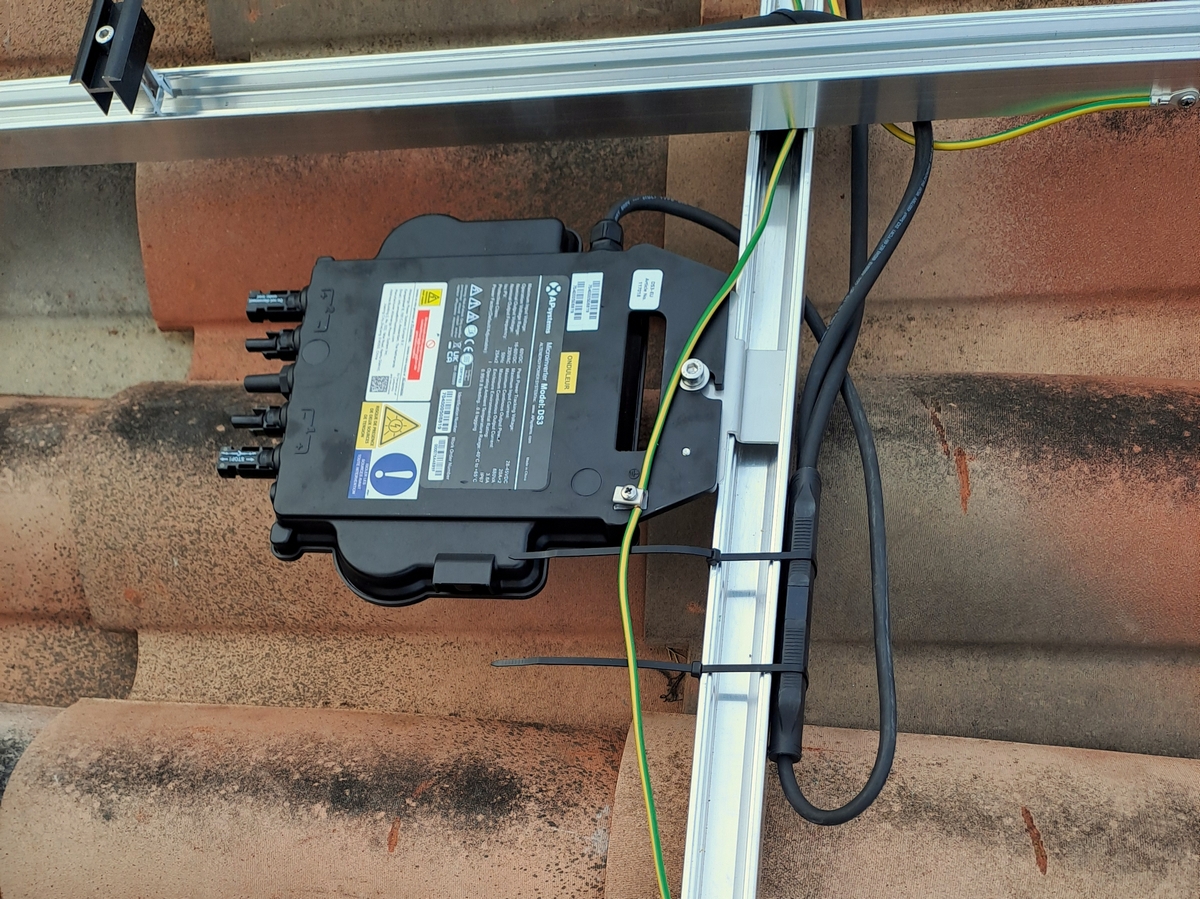

Les convertisseurs sont des micro-onduleurs AP System DS3 et chaque micro-onduleur est associé à deux modules Voltec. L’installation à commencé à produire dès la fin du chantier.
Installation photovoltaïque
- Dimensions du toit : 4,35 x 3,4 m
- Dimensions du champ PV : 4,3 x 3,35 m
- Orientation : 14° Ouest
- Inclinaison : 17° ( 30% )
- Modules PV : 6 modules Voltec Tarka VSMP Onix de 455 Wc (total : 2730 Wc)

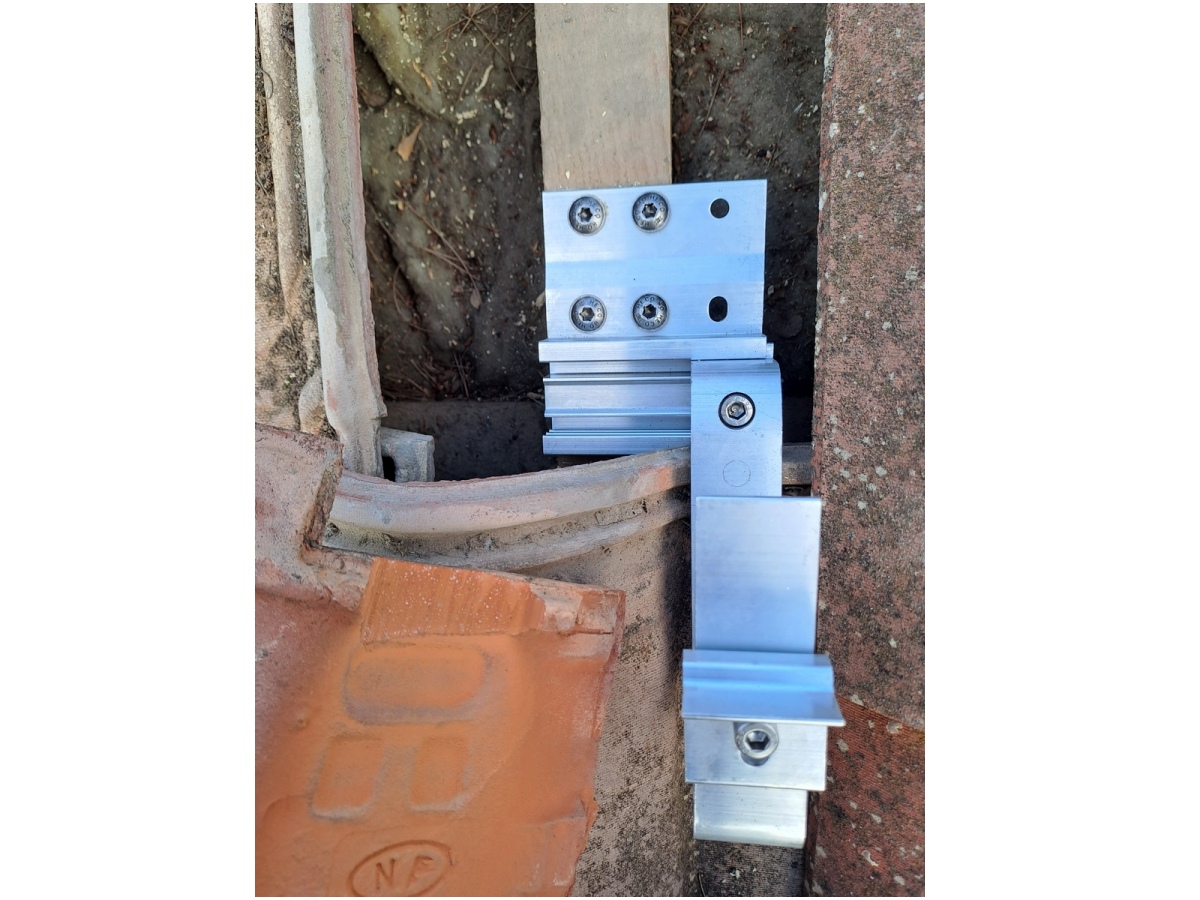

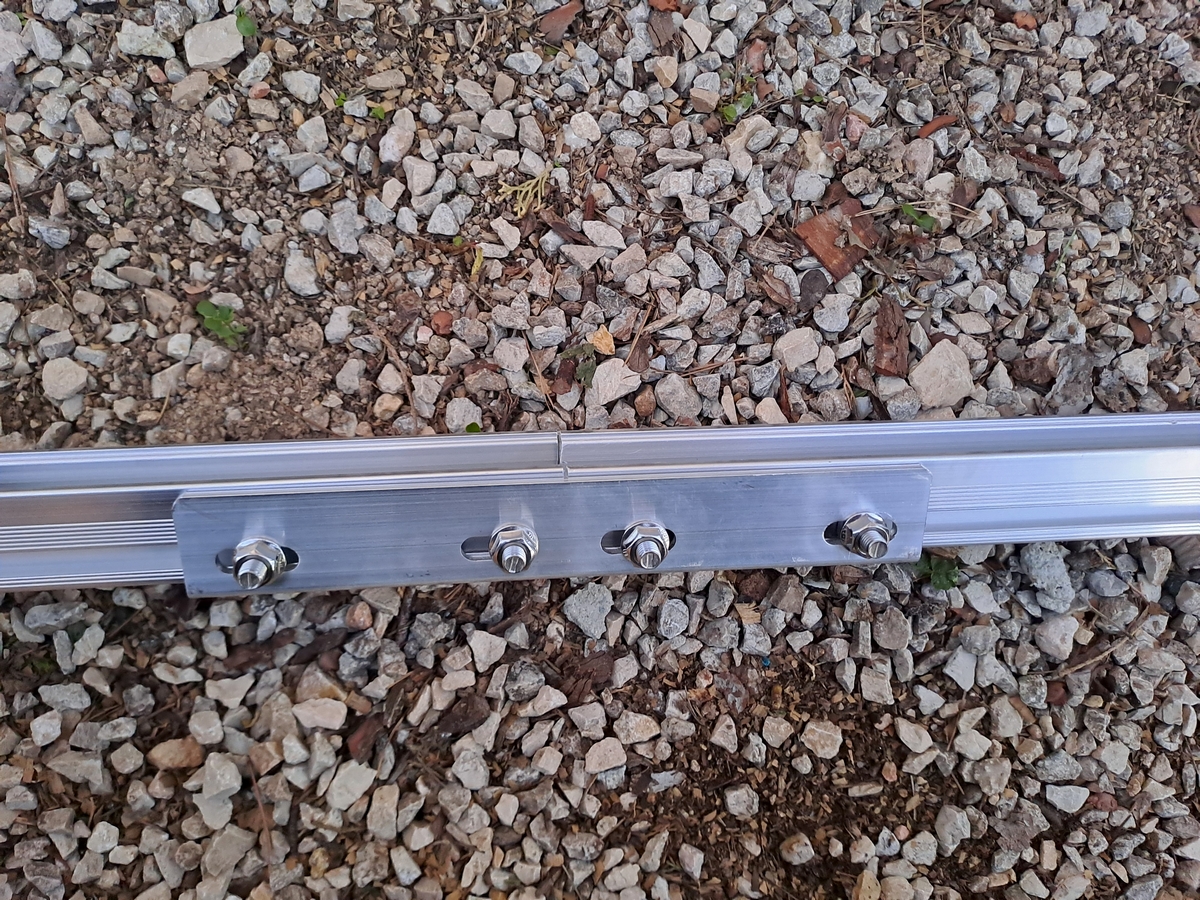

- Support des modules : Rails K2 Singlerail
- Disposition : 3 lignes de 2 modules en paysage (3L2C)
- Micro-onduleur : 3 AP System en monophasé
- Branchement DC : 1 chaînes de 3 micro-onduleurs

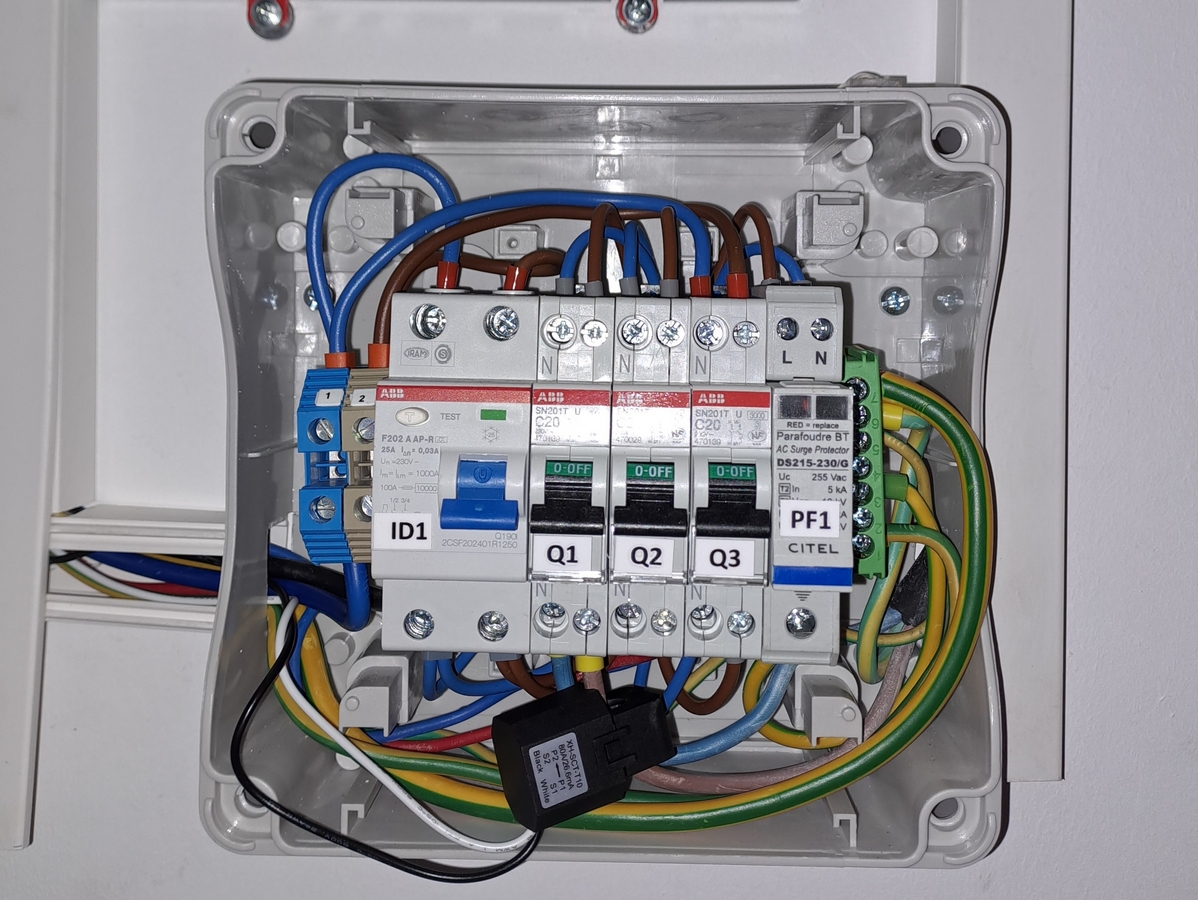

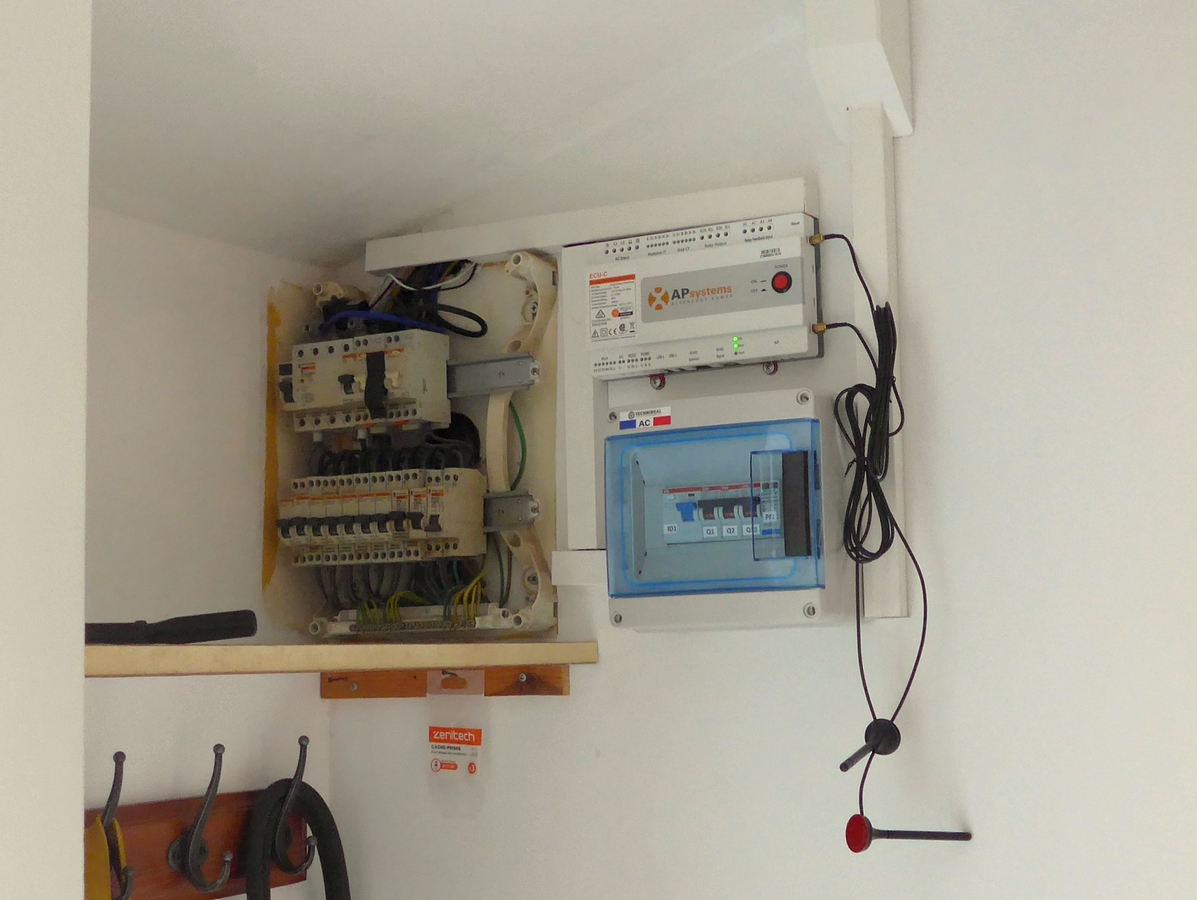

- Coffrets : AC avec parafoudres et un disjoncteur différentiel 30 mA

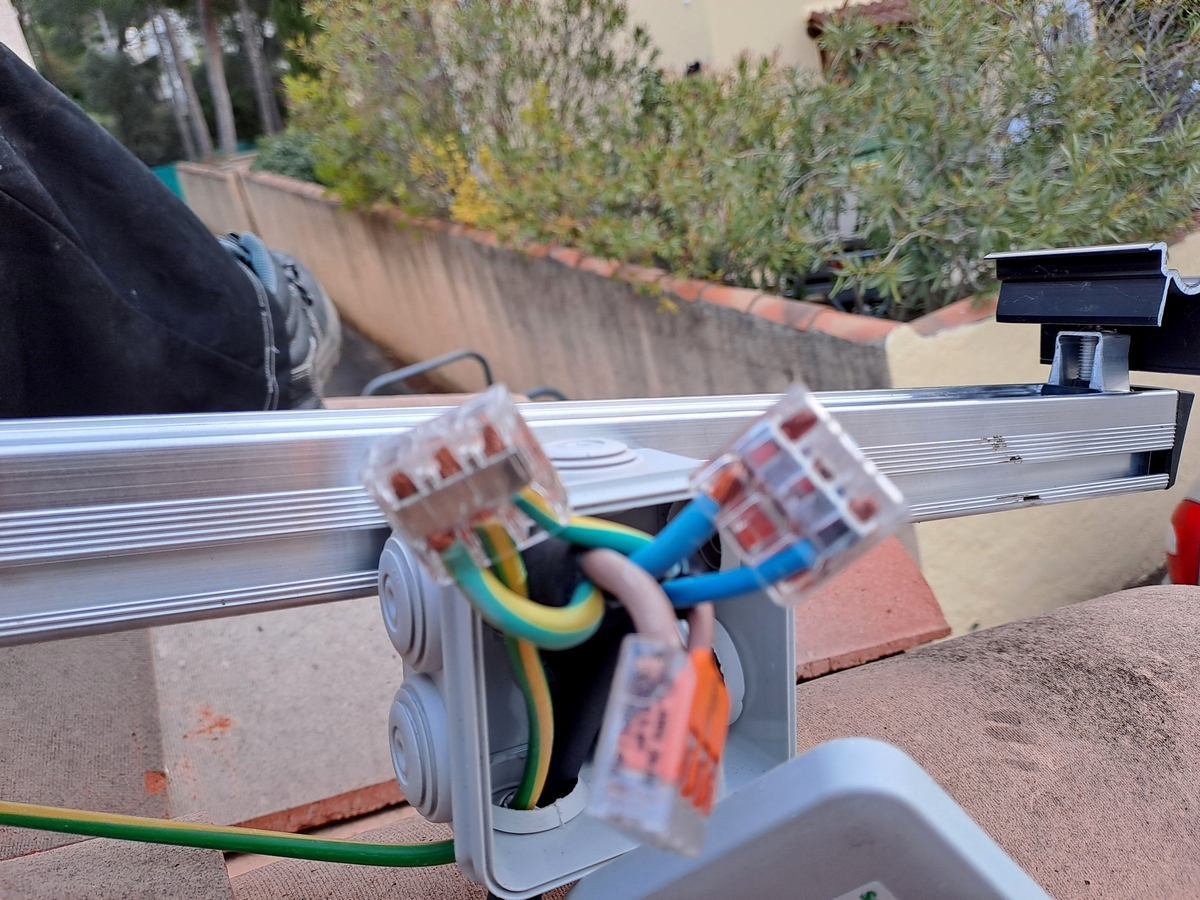

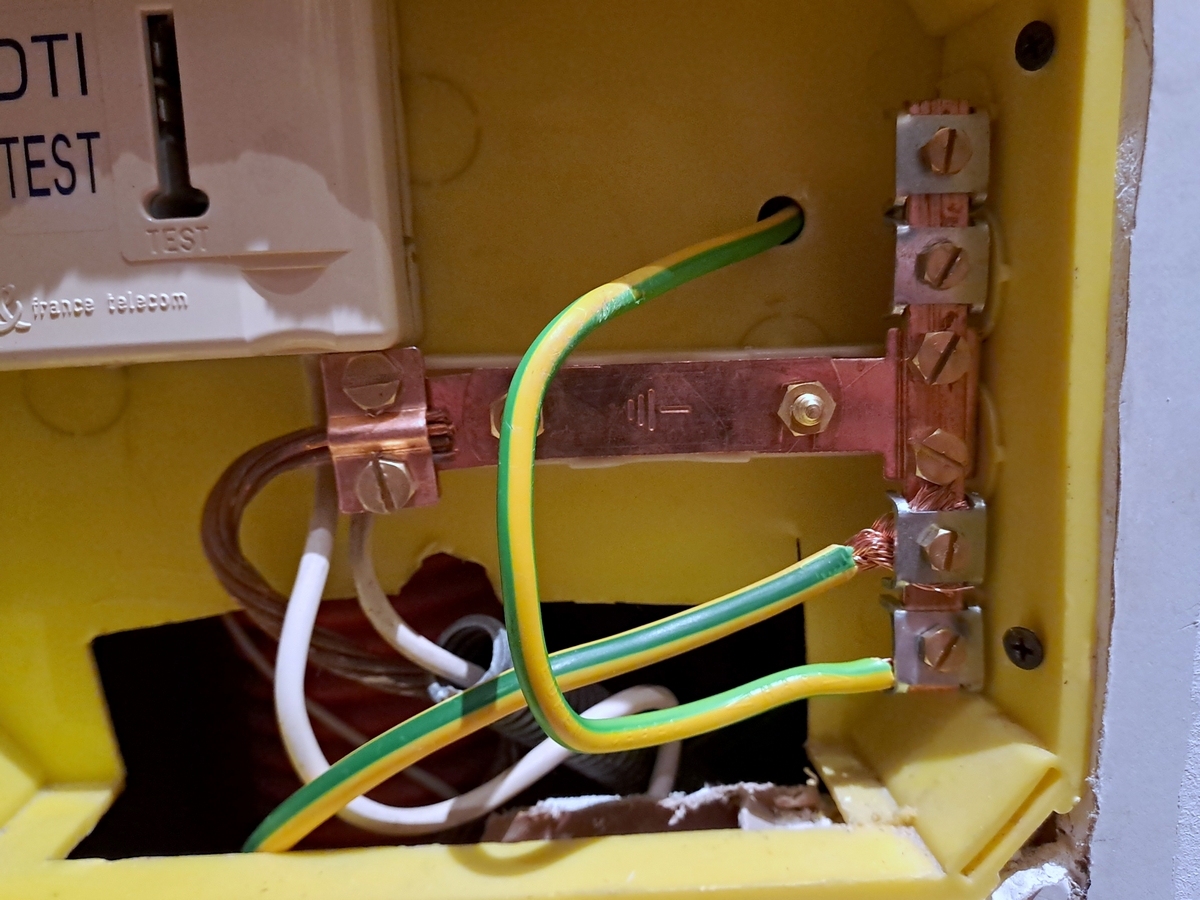

- Câbles : AC 3 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Auto consommation avec vente du surplus

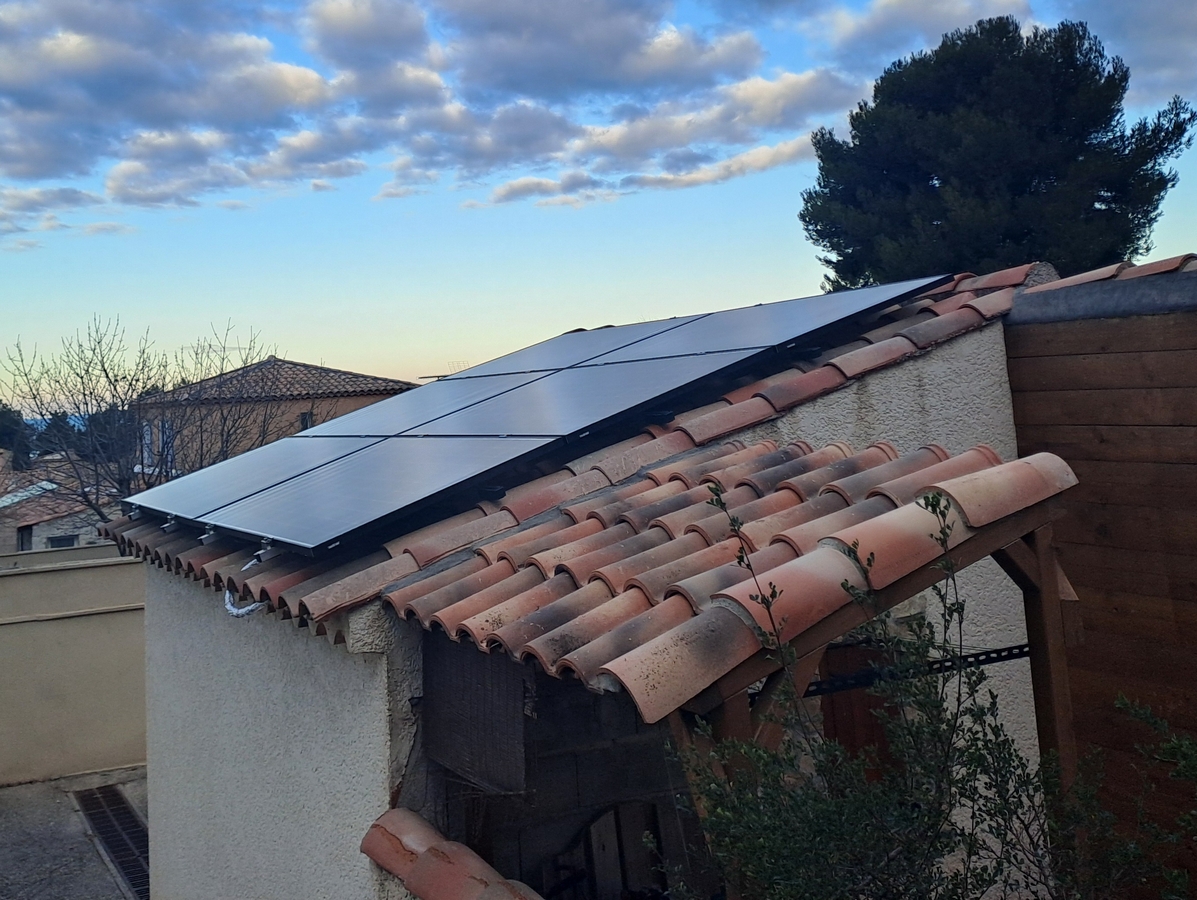

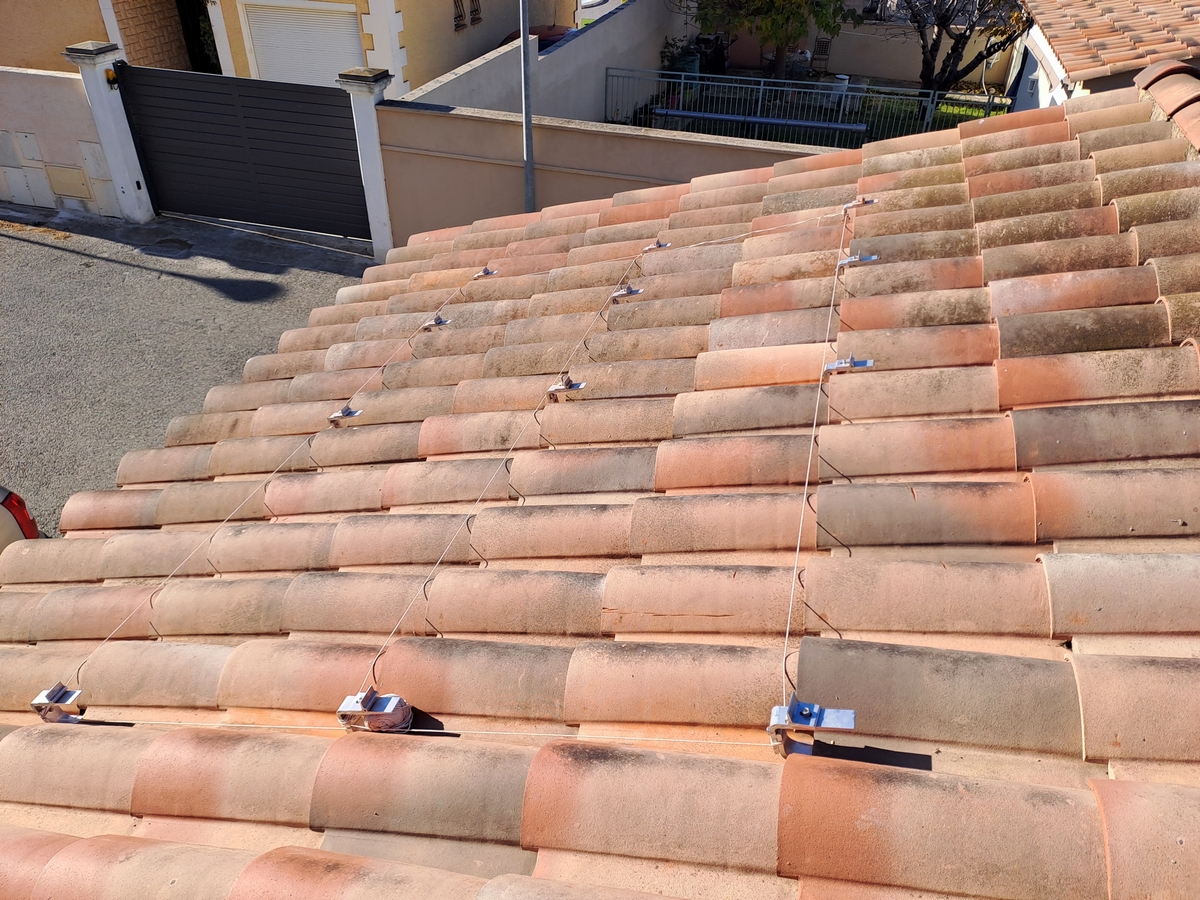

Photos de la mise en place des modules à Vitrolles en janvier 2025
