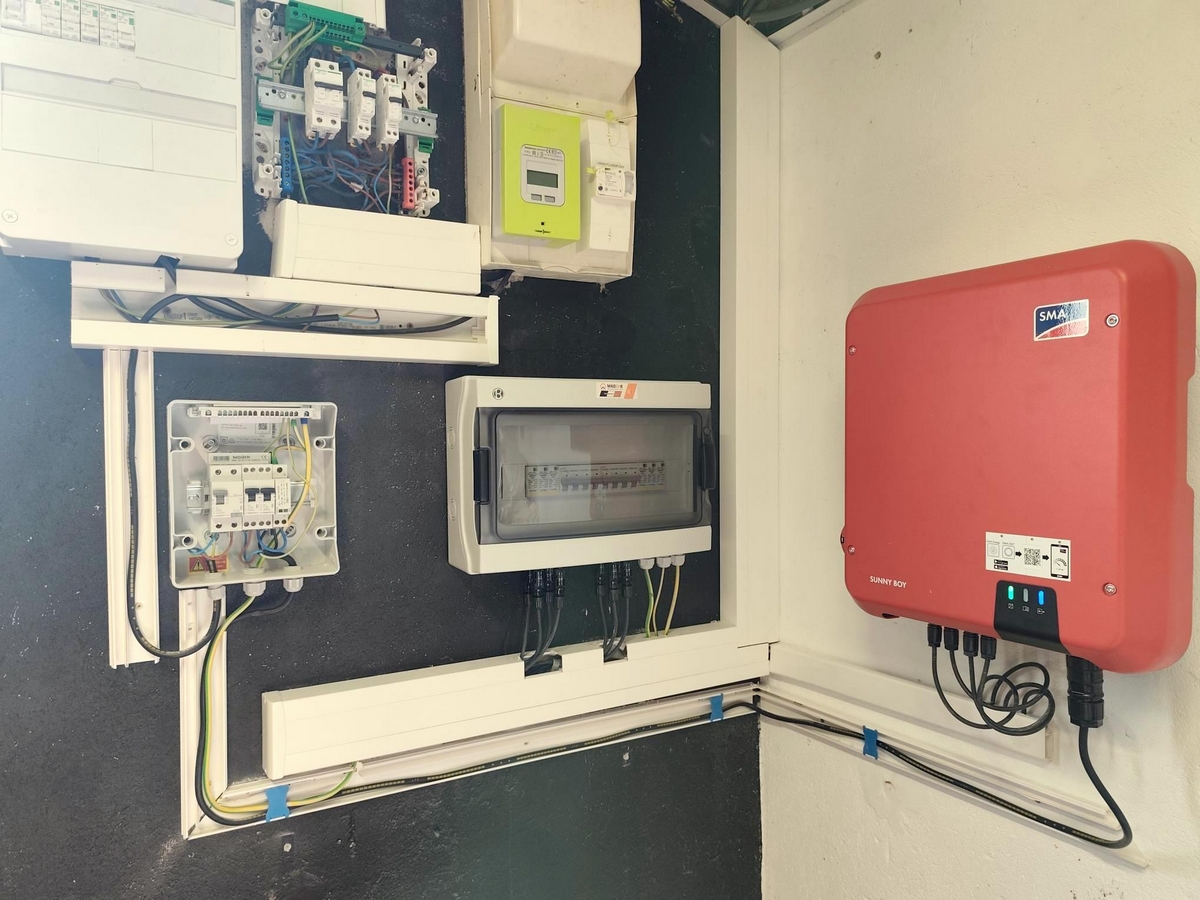

Le chantier de Volx (04130), pour la pose des modules photovoltaïques, a été réalisé le vendredi 25 avril 2025. Le chantier avait été très bien préparé avec les crochets et les rails en place sur le toit. On a posé l’onduleur et les coffrets sur le mur, et raccordé les câbles sur l’ensemble.

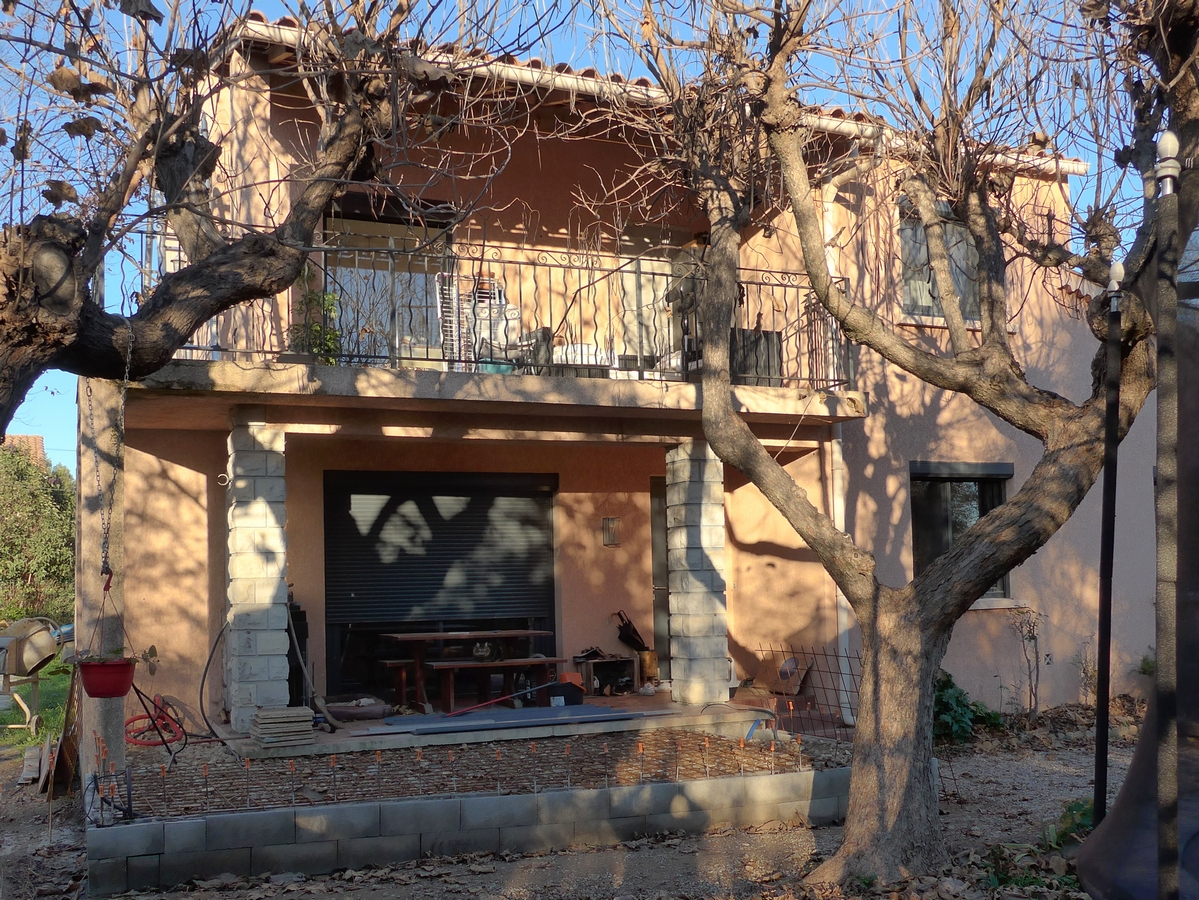

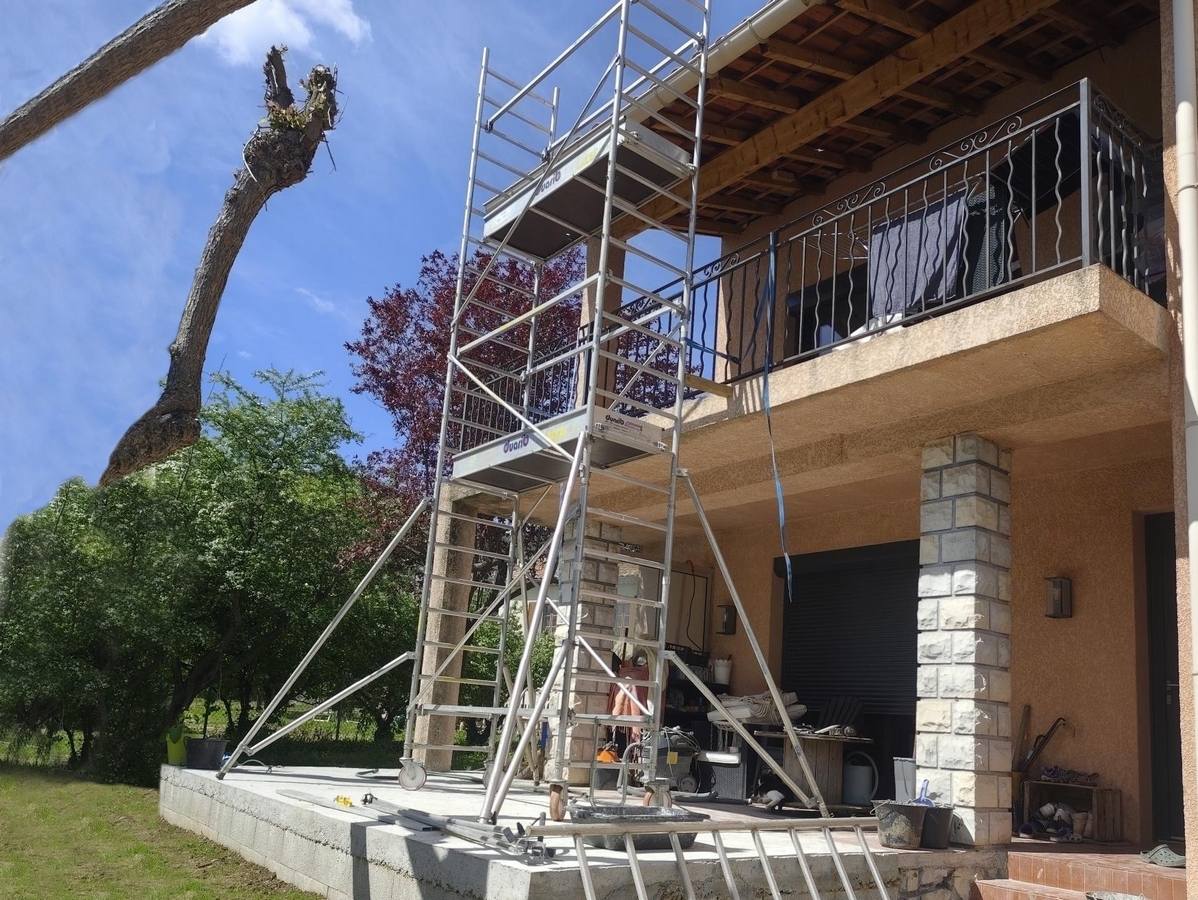

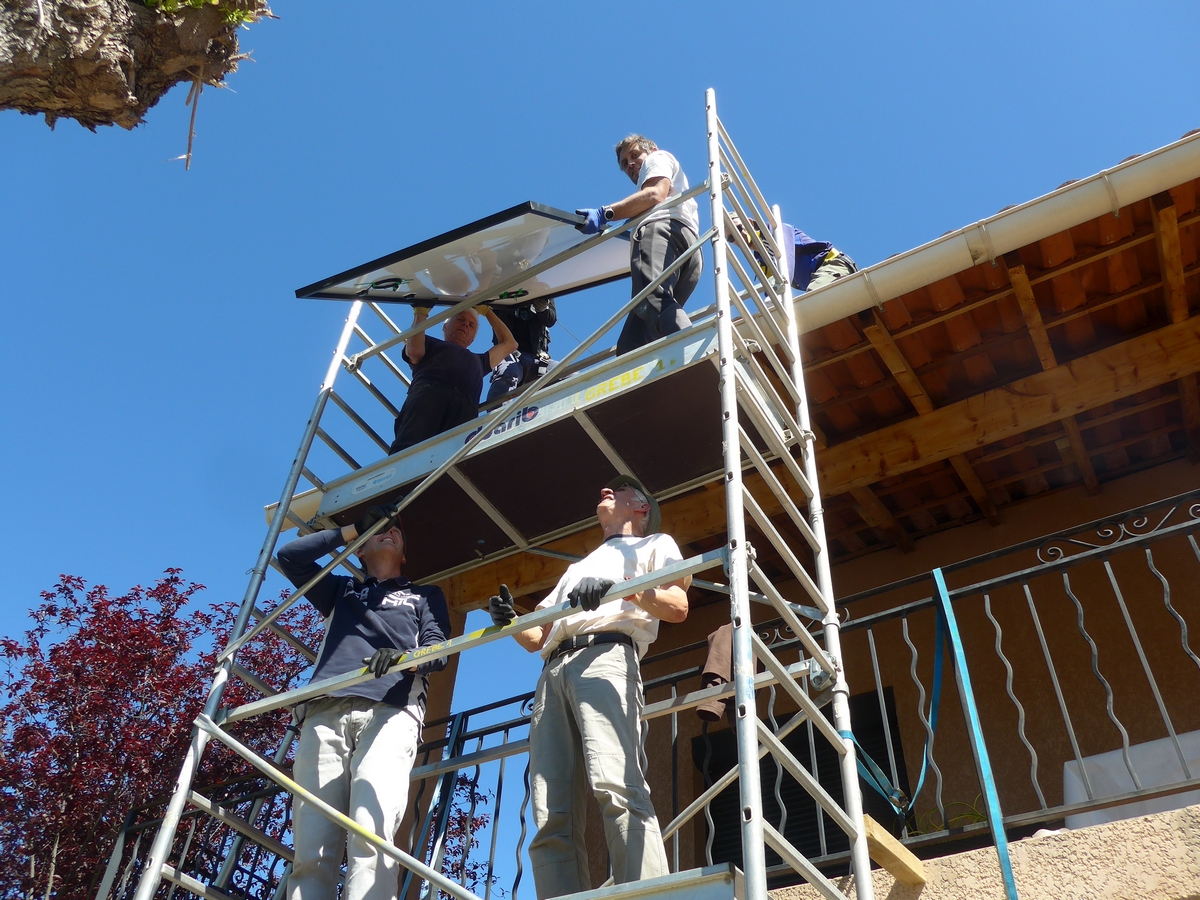

La maison étant à étage, 8 adhérents de l’association ont été mobilisés pour la montée des modules Voltec dans l’échafaudage. La mise en service de l’onduleur SMA SB 6.0 a été faite dans la foulée, et l’installation a commencé à produire le jour même.
Installation photovoltaïque
- Dimensions du toit : 9,4 x 4,5 m
- Dimensions du champ PV : 8,4 x 3,7 m
- Orientation : 21° Ouest
- Inclinaison : 17° ( 30% )

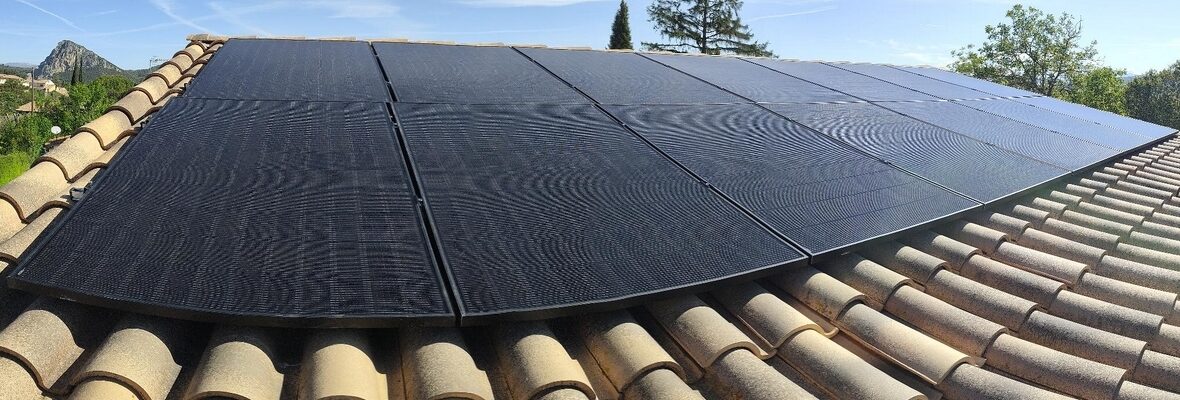

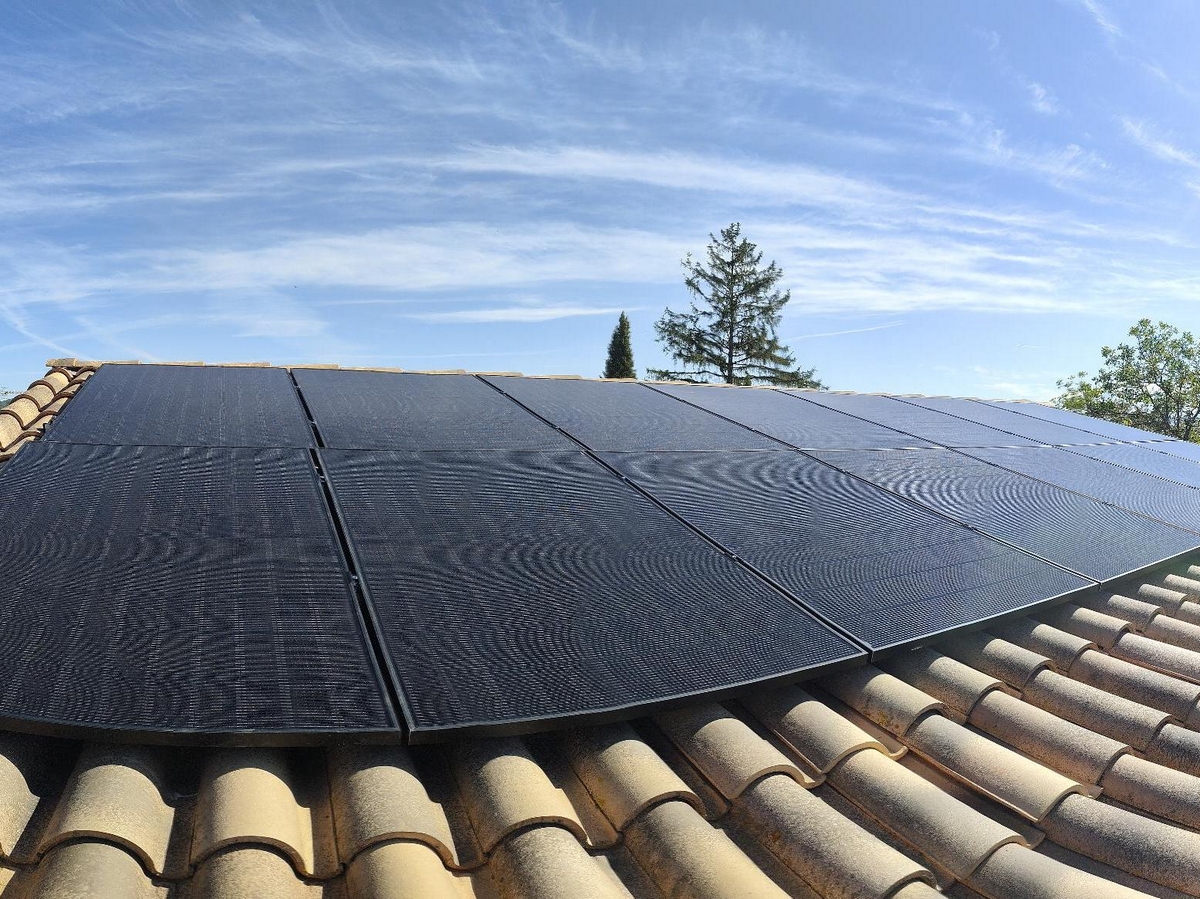

- Modules PV : 14 modules VOLTEC (France) de 500 Wc (total : 7000 Wc)

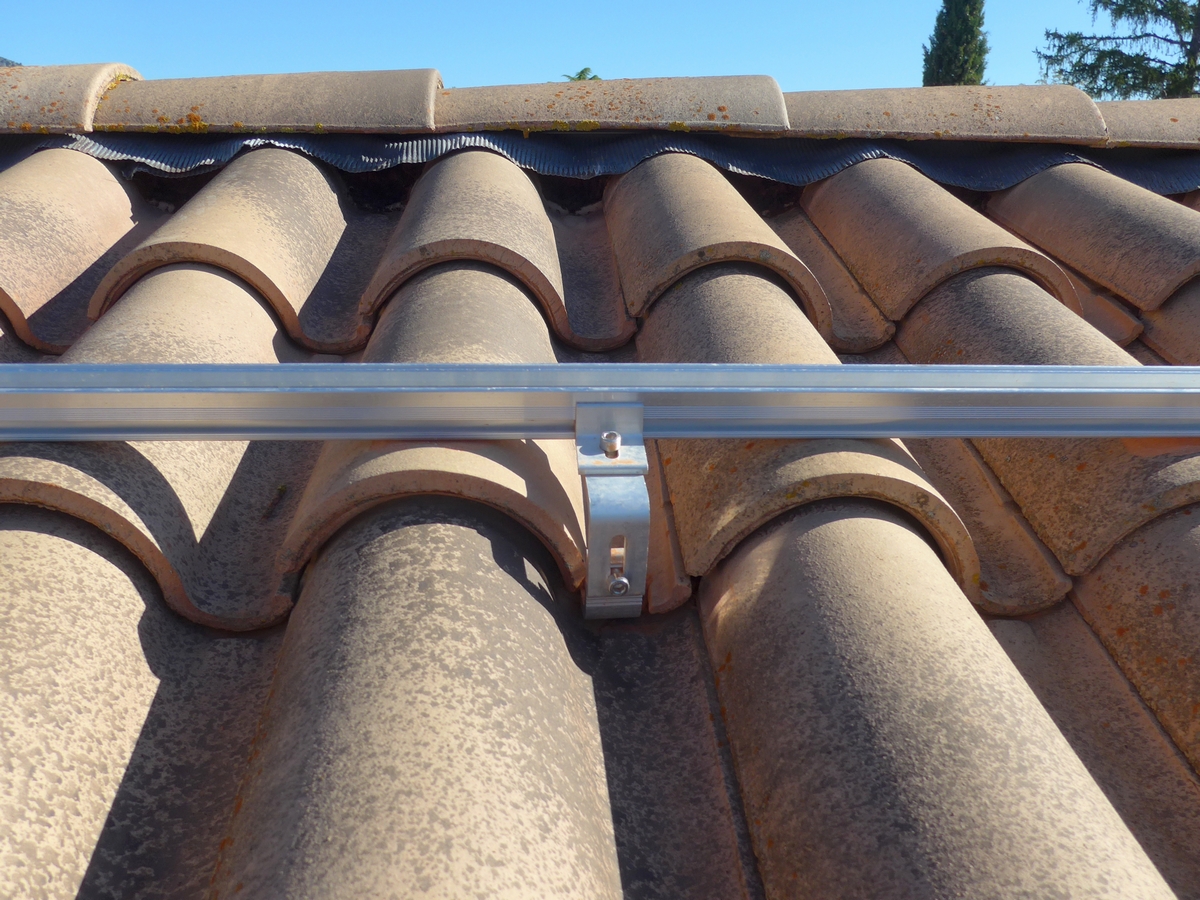

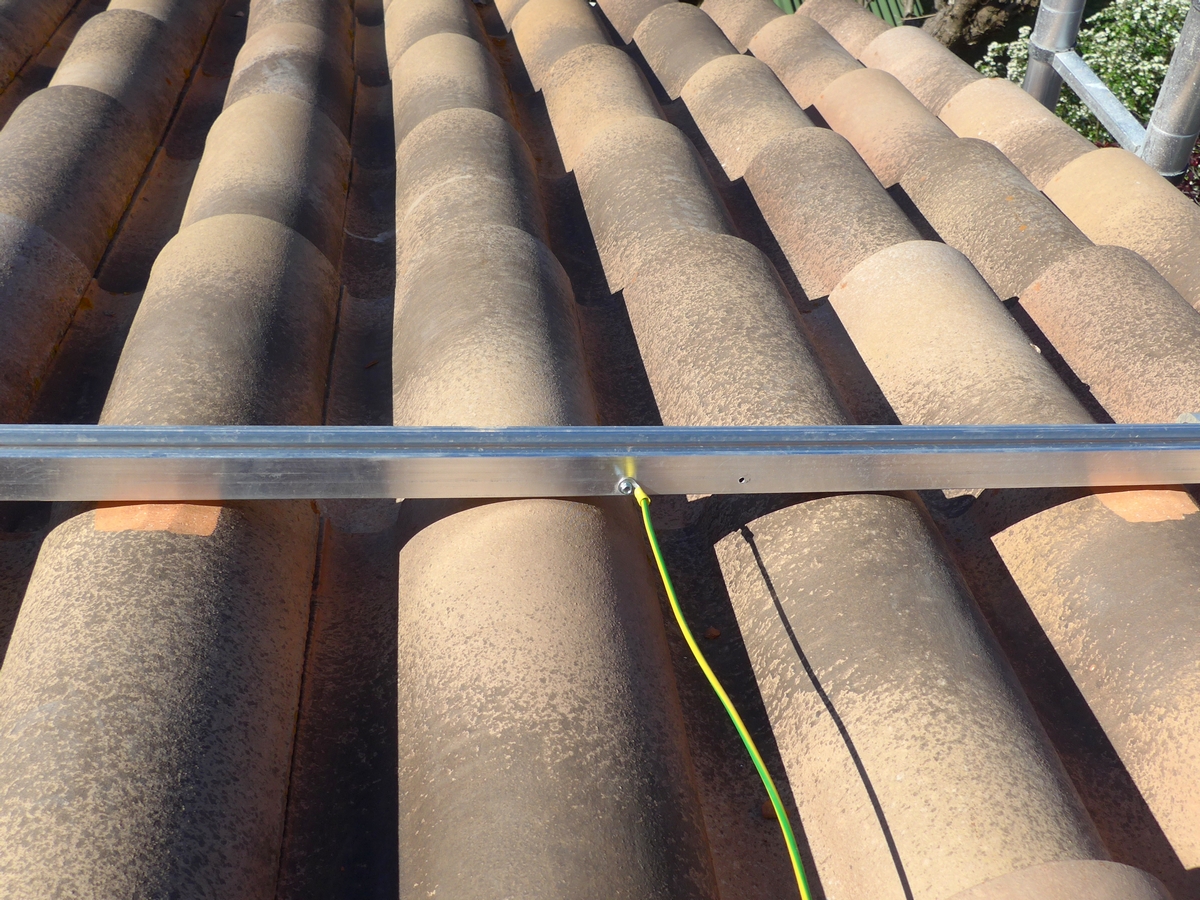

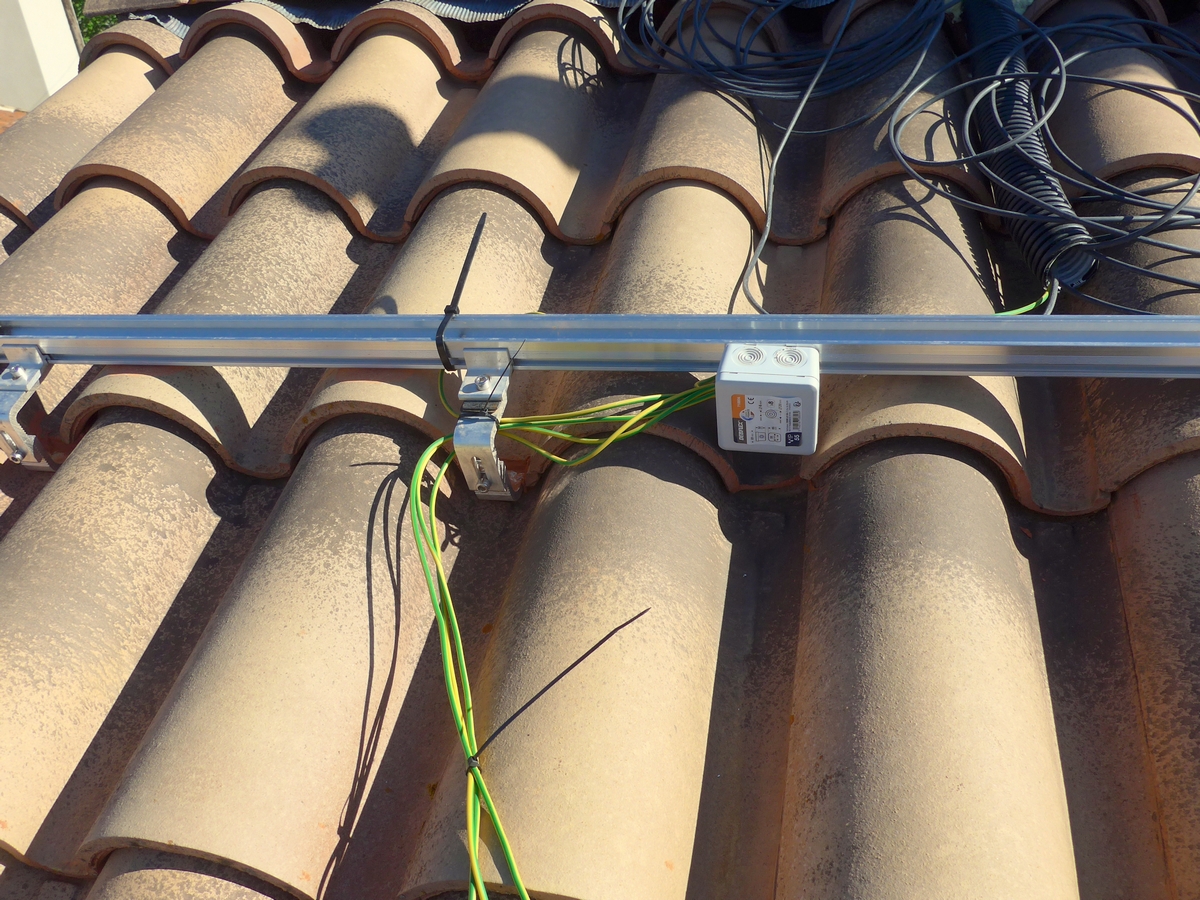

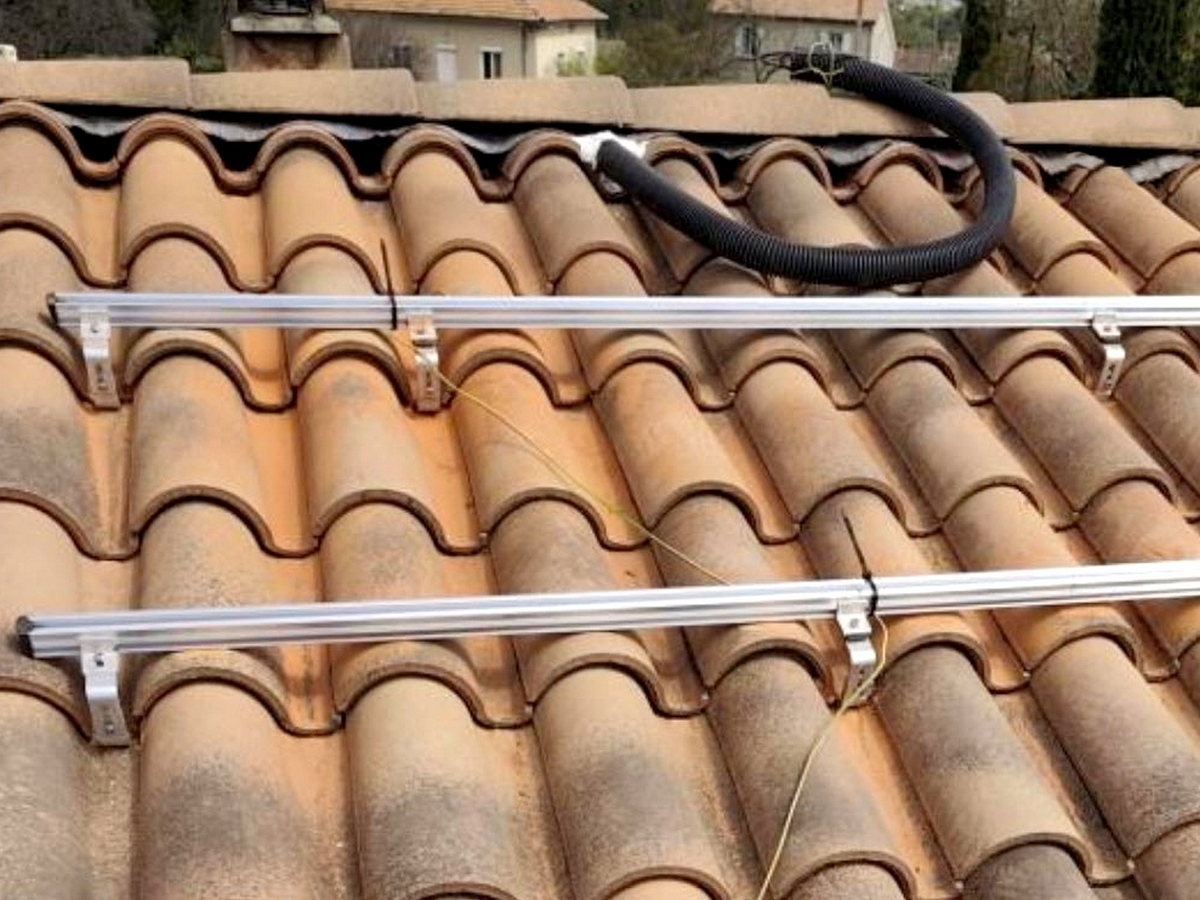

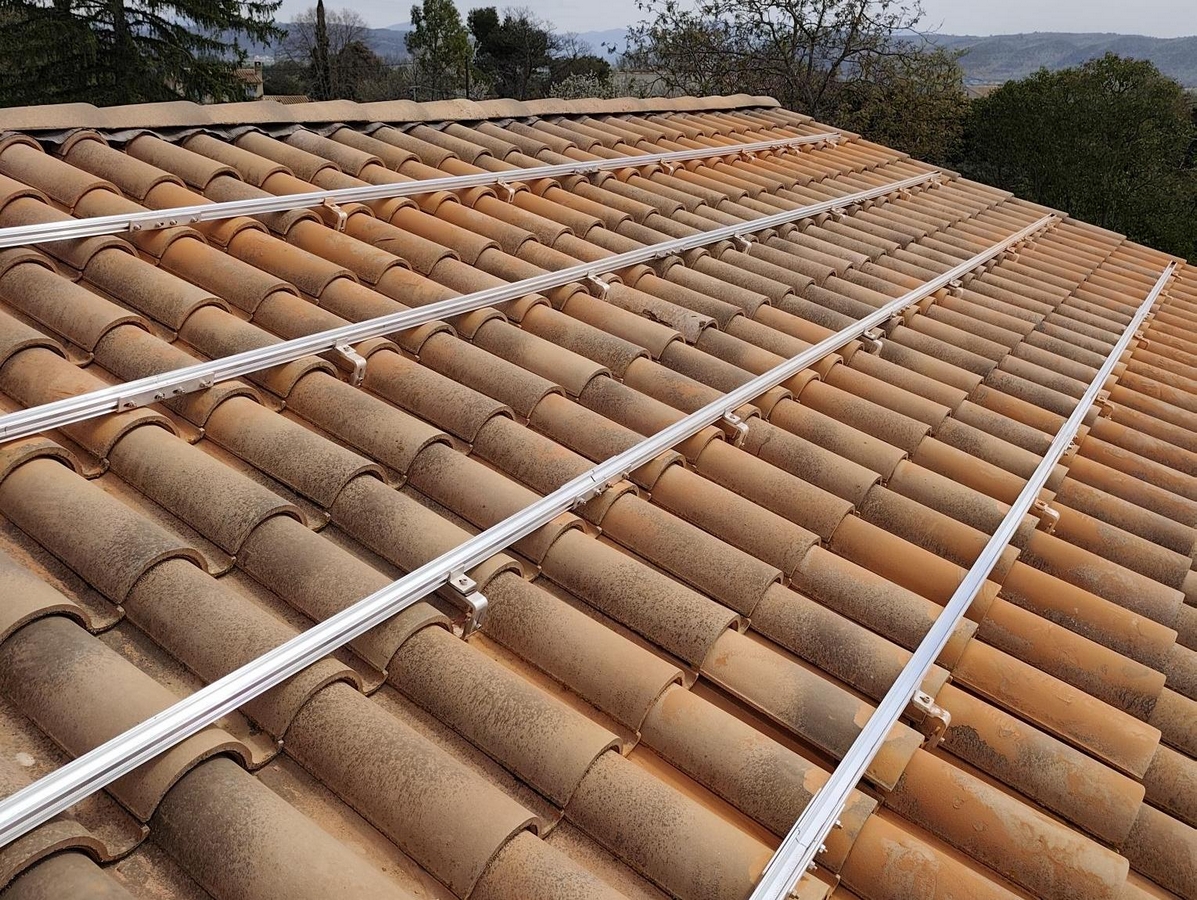

- Support des modules : Rails K2 sur crochets fixés sur les chevrons
- Disposition : 2 lignes de 7 modules en portrait (2L7C)
- Onduleur : SMA SB 6.0 en monophasé
- Branchement DC : 2 chaînes de 7 modules avec câbles de 6 mm²

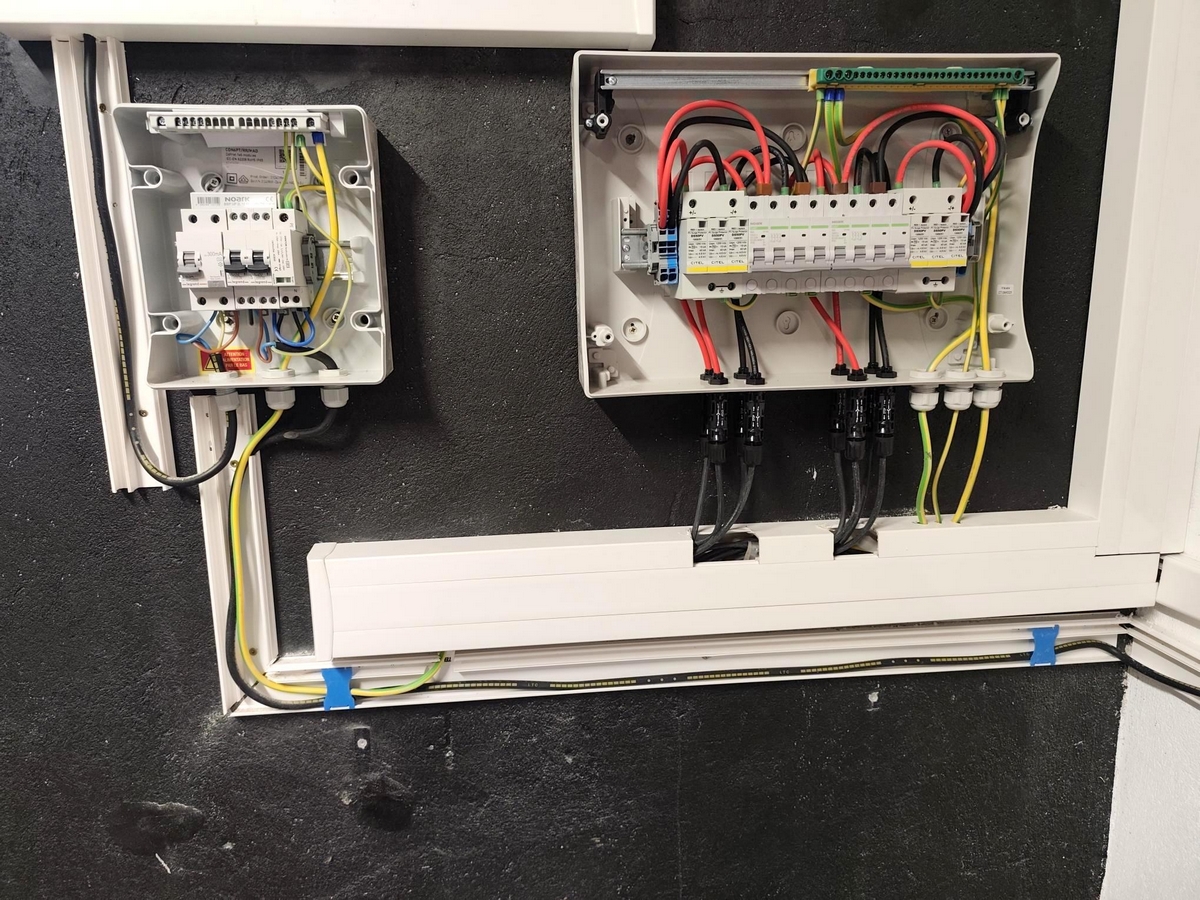

- Coffret DC : 2 MPPT avec parafoudres et sectionneurs
- Coffret AC : avec parafoudres et disjoncteur différentiel 300 mA

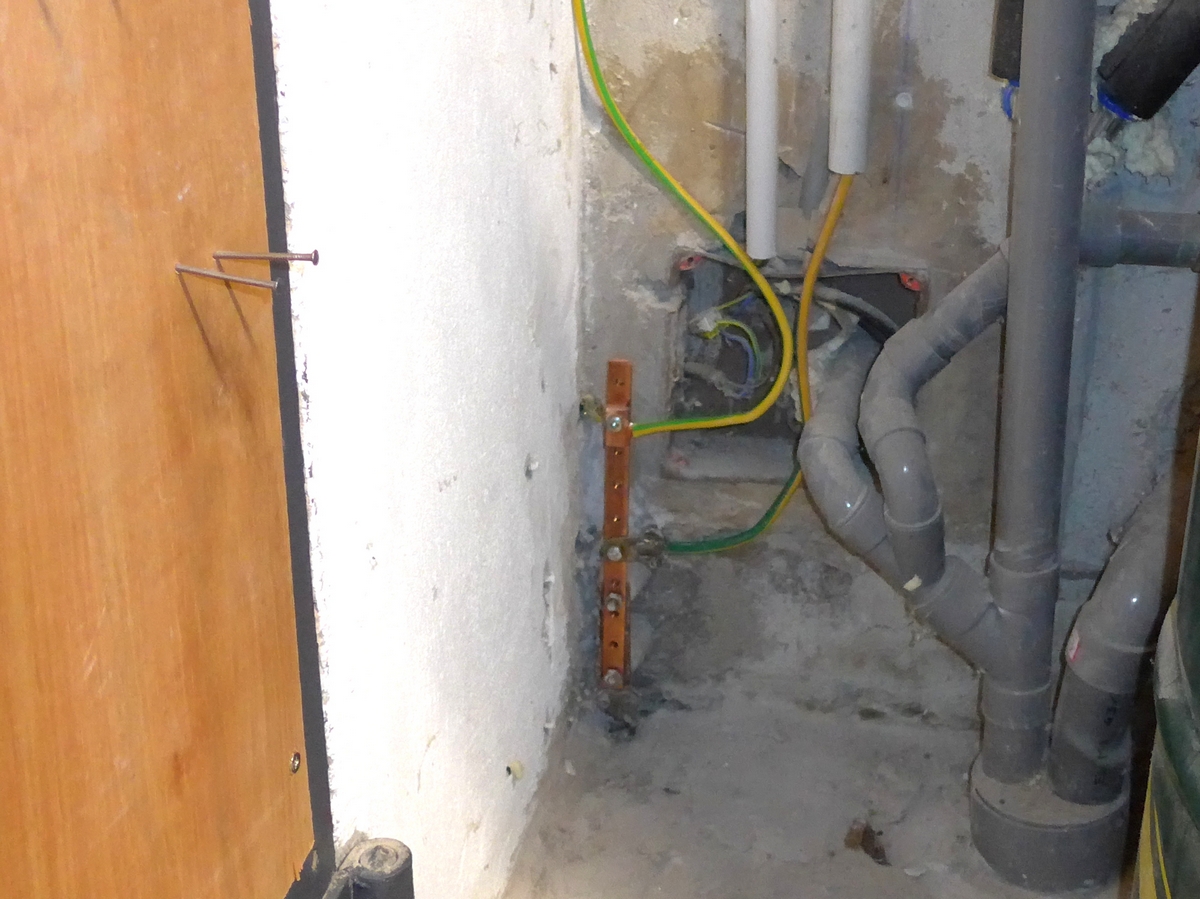

- Câbles : AC 3 x 6 mm² et 16 mm² pour le câble de terre des parafoudres
- Contrat avec EdF-OA : Autoconsommation

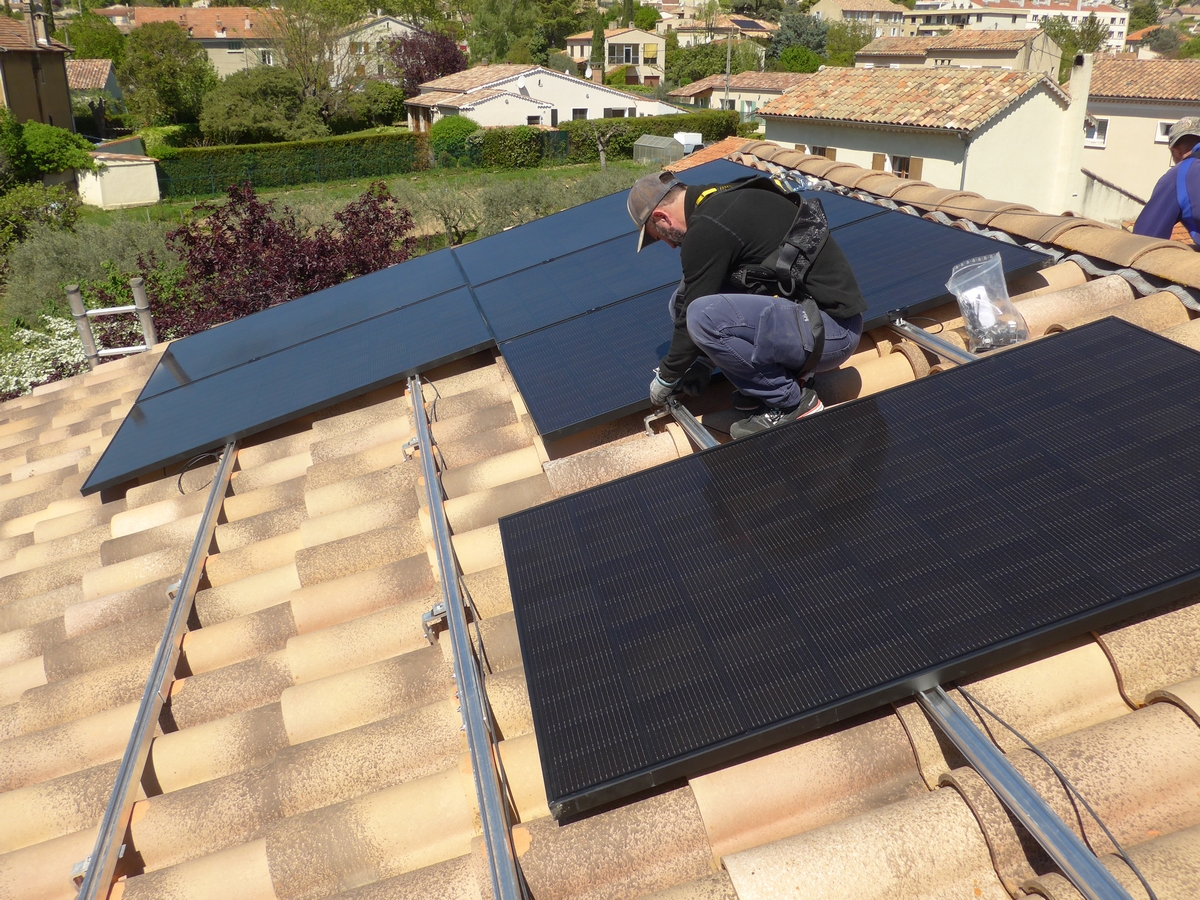

Photos de la mise en place des modules à Volx le 25 avril 2025
